Основные особенности процедуры чистки клапана egr в автомобиле

4 эффективных средства для чистки клапана ЕГР

Чистка клапана ЕГР (нужен для рециркуляции) является важной операцией, позволяющей продлить срок службы автомобиля, обеспечить качественную циркуляцию отработанных газов и избежать снижения качества тяги. Чтобы не пришлось глушить клапан механическим способом, опытные мастера рекомендуют проводить чистку автомобильного клапана ЕГР не менее одного раза в год. В противном случае автомобиль может просто стать на светофоре и больше не сдвинуться с места. Чтобы определить момент, когда необходимо снять устройство и удалить скопившуюся сажу, нужно внимательно присмотреться к качеству работы транспортного средства.

Признаки сильного загрязнения устройства

Клапан ЕГР обеспечивает правильную циркуляцию отработанных газов, контролирует их количество, возвращаемое во впускной коллектор для окончательного полного сжигания.

Существуют определённые признаки значительного загрязнения, зная которые водитель может вовремя очистить агрегат и избежать поломки авто:

Первым и основным признаком загрязнения клапана ЕГР является нарушение тяги.
Автомобиль плохо трогается с места.
Двигатель часто останавливается.
Обороты на холостом ходу плавают.
На ходу появляются рывки, двигатель «троит», возникает детонация.
При разгоне мощность двигателя заметно снижается.

В автомобилях, работающих на дизельном топливе, очищать клапан ЕГР от нагара необходимо после каждых 100 тысяч пробега. При использовании в качестве топлива бензина такая операция требуется после 150-200 тыс. км.

Продукт функционирования двигателя автомобиля – оксиды азота, повышение уровня которых приводит к нарушению работы основных узлов автомобиля и загрязнению окружающей среды. В процессе деятельности сам клапан и другие составляющие системы (впускной коллектор, датчики) покрываются слоем нагара, а это отрицательно сказывается на работе двигателя и становится причиной его поломки. Избежать негативных последствий позволит своевременная чистка же клапана ЕГР.

Выбор средств

Иногда от автовладельцев можно услышать: «Чищу-чищу. А толку нет…» Качественное очищение узлов и агрегатов автомобиля возможно только при условии, что для выполнения всех операций владелец транспортного средства будет использовать специально созданные средства.

Нужно помнить о том, что в процессе чистки нельзя использовать приспособления, при применении которых поверхность деталей может быть поцарапана. Желательно отказаться даже от мягкой зубной щётки и наносить на загрязнённые поверхности устройства только жидкости из аэрозолей.

Самыми эффективными признаны:

Средства для чистки карбюратора пенные.
Подобное средство в виде спрея.
Очиститель ЕГР, турбины и впускного тракта.
Промывка для карбюратора.

Нагар на стенках удаляют с помощью пенного очистителя. Процедуру повторяют не менее 5-6 раз. Количество повторов зависит от толщины слоя копоти. Сохранить неповреждённой систему можно, дождавшись того момента, когда грязь растворится под воздействием химикатов.

Промывку для карбюратора используют в качестве средства для замачивания составляющих клапана при высоком уровне загрязнения. После замачивания и предварительной очистки можно воспользоваться спреем, который поможет избавиться от оставшегося незначительного количества грязи на стенках устройства.

Порядок действий

Прежде всего необходимо определить место нахождения клапана, чтобы убедиться в возможности осуществить чистку ЕГР без снятия генератора. Для поведения процедуры чистки клапана потребуется набор инструментов, в который входят:

рожковые и накидные ключи;
отвёртки (плоская и крестовая);
непосредственно средства для очистки;
притирочная паста.

Чтобы приступить к выполнению поставленной задачи очистить клапан ЕГР, потребуется откинуть клеммы с аккумулятора, снять несколько болтов (чаще всего их 4 шт.) с помощью накидных ключей. Отсоединить патрубок, ослабив хомут (понадобится отвёртка). Теперь можно извлекать сам клапан.

Только взяв сам клапан в руки, можно визуально определить степень его загрязнённости, решить, каким именно средством проводить чистку. При незначительных загрязнениях поможет очиститель для моторов или карбюраторов.

Обрабатывать агрегат клинером нужно обильно. Важно выждать не менее 5-10 минут, пока состав подействует, а накопившийся нагар и сажа растворятся.

Определить, насколько эффективен выбранный клинер и качественно ли идёт чистка, можно по движению поршня клапана. Если при нажатии пальцем он сразу возвращается в исходное положение, то можно быть уверенным в том, что нагар полностью удалён. В противном случае обработку придётся повторить.

Для чего выполняют удаление ЕГР?

Возникновение ошибок с кодами P0401, P0403, P0404 – P0409 и сигнала «Check Engine» на приборной панели – признак неисправности системы рециркуляции отработанных газов (EGR). Систему ставят на автомобили с дизельным и бензиновым (нетурбированным) двигателями, подпадающими под нормы EURO3 – EURO5. Чаще всего ошибки возникают из-за датчиков, привода и клапана системы.

Можно клапан отремонтировать, а можно — физически заглушить и отключить всю цепочку управления подачей отработанных газов во впускной тракт. Решать, восстанавливать систему в оригинальном виде или пойти на радикальный шаг – удаление ЕГР, нужно, взвесив аргументы «за» и «против».

Для чего нужна система ЕГР

Появление ЕГР (Exhaust Gas Recirculation system) в двигателе автомобиля – не столько связано с борьбой за экологичность, сколько стало результатом борьбы за повышение его моторесурса. Метод возвращения части отработанных газов в камеру сгорания был запатентован и применен немецкими конструкторами еще в 30 годы прошлого века. О снижении токсичности выхлопа машин тогда мало кто задумывался. Основной задачей «разбавления» рабочей смеси отработанными газами было снижение максимальной температуры ее горения для предотвращения детонации, разрушающей детали ЦПГ.

Как работает система рециркуляции (EGR)

Принцип действия EGR одинаков на всех моделях двигателей. Во время максимальной нагрузки на средних оборотах во впускной коллектор подается строго определенное количество отработанных газов из выпускного коллектора. Объем подаваемых ОГ (5 – 12% от общего объема воздуха в смеси) растет одновременно с увеличением угла опережения зажигания и падает при его уменьшении.

Регулирует подачу клапан, который открывается по достижении определенного числа оборотов мотора (обычно от 1500 об/мин.). Закрывается он после набора максимальных оборотов или их падения до «холостых».

Привод клапана бывает вакуумным или электронным. Зависит от года выпуска, типа и конструкции двигателя.

Негативное влияние EGR на работу двигателя

Справляясь с основной своей функцией – снижением температуры в камере сгорания – система способствует образованию в выхлопных газах несгорающих сажевых частиц. Чем дольше и эффективнее работает EGR, тем больше сажи образуется в выхлопных газах, которыми двигатель «питается» с помощью ЕГР.

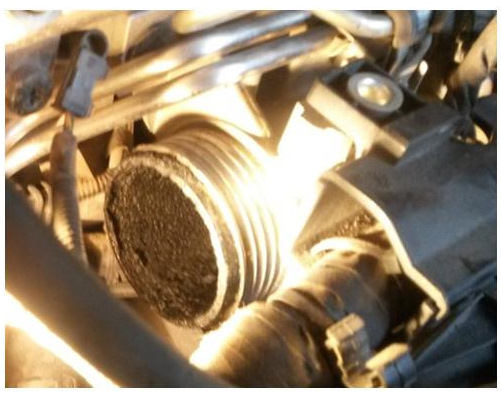

Попадая во впускной тракт, частицы сажи образуют плотный нагар на его стенках, рабочей поверхности и штоке самого клапана, сужая просвет канала. Изменение соотношения воздуха и топлива, подаваемого в камеру сгорания, в пользу горючего ведет к повышению температуры воспламенения рабочей смеси. Возникает детонация, увеличивается содержание оксидов азота в ОГ.

В запущенных случаях (когда клапан «закис» под слоем сажи и не закрывается) поступление отработанных газов в рабочую зону становится постоянным. Возникают признаки неисправности: падают динамика разгона и мощность двигателя авто, увеличивается сажеобразование в выхлопных газах, забивается сажевый фильтр (DPF), снижается ресурс катализатора.

Зачем производят удаление клапана ЕГР

Срок службы оригинального клапана ЕГР ограничен. В зависимости от марки и производителя авто, его ресурс может составить до 150 тыс. км пробега. В отечественных условиях он редко «дотягивает» до 70 тыс.

Основные причины отказа водителей от EGR:

высокая стоимость ремонта и обслуживания системы;
агрегат сложно чистить;
негативные последствия для двигателя при нарушении режима рециркуляции;
двигатель может работать без этой конструкции.

Исправность механизма рециркуляции зависит от качества топлива. При эксплуатации автомобиля на плохо очищенном горючем, содержащем большой процент сернистых соединений и присадок, убирать нагар приходится 1–2 раза в год. Поэтому водители предпочитают просто избавляться от «проблемного» устройства.

Как правильно удалить ЕГР

Некоторые автовладельцы практикуют самостоятельное, «физическое» отключение EGR с установкой кустарной прокладки, закрывающей отверстия клапана. В продаже есть даже оригинальные прокладки, например, от General Motors. Но обойтись одной установкой заглушки удается только на старых «дизелях», где работа EGR регулируется разрежением (пневмомеханический привод). На большинстве современных автомобилей электропневматическая или электронная схема управления — сигналы на открытие и закрытие подачи ОГ идут от электронного блока управления.

Для полноценного удаления EGR нужно одновременно выполнить изъятие клапана и программное отключение ЕГР с перепрошивкой контроллера. Некоторые схемы требуют дополнительной установки эмулятора «правильных» показаний датчиков положения клапана, расходометра и лямбда–зонда. Только тогда удастся избежать повторного возникновения ошибок и частых переходов двигателя в «аварийный» режим.

Читать еще: Использование металлических стеллажей в торговле автозапчастями

Последствия удаления клапана ЕГР: плюсы и минусы

Преимущества отказа от EGR:

чистый впускной коллектор;
снижение дымности выхлопа;
прирост мощности на средних оборотах;
отсутствие необходимости обслуживать и менять дорогие комплектующие.

Заодно можно провести программное отключение сажевого фильтра и лямбда–зонда, чип тюнинг двигателя, а также снять ограничение мощности, введенное производителем.

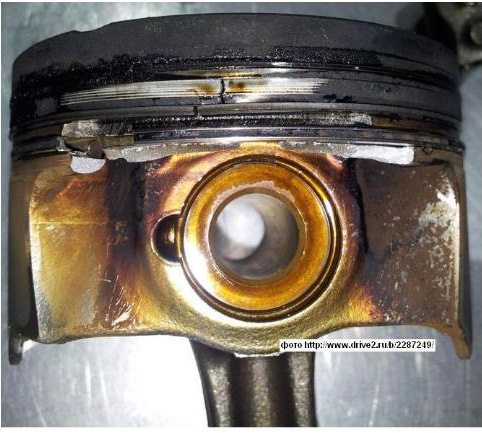

Минусы метода – повышение температуры сгорания топлива и содержания оксидов азота в выхлопе авто. Из возможных последствий – возникновение детонации в определенном диапазоне оборотов двигателя, снижение ресурса моторного масла, повышение риска появления микротрещин в ГБЦ.

Проблемы с недостатком тяги на низких оборотах, «провалы» мощности и черный дымный выхлоп не всегда возникают из-за ЕГР. Поставить диагноз на 100% точно можно, выполнив комплексную диагностику на стенде.

Чистка клапана ЕГР: как промыть аппарат

Клапан EGR является главной составляющей рециркуляционной системы отработанных газов. Его функция заключается в понижении степени выработки оксидов азота, образующихся в процессе работы двигателя. Для снижения температуры определенная партия выработанных газов снова возвращается в двигатель. Подобный клапан можно устанавливать на различные типы двигателей, кроме турбинных. Тем не менее зачастую приходится проводить чистку клапана ЕГР.

Немного информации

С позиции экологии, такая система играет позитивную роль, сводя к минимуму производство вредных веществ. Но часто его деятельность приносит немало трудностей автомобилистам. Проблема заключается в том, что этот аппарат вместе со впускным коллектором и рабочими датчиками в ходе деятельности может покрываться нагаром, а это приводит к ухудшению работы двигателя. В связи с этим автовладельцы зачастую отдают предпочтение не ремонту и чистке, а глушению системы.

Расположен клапан EGR непосредственно на двигателе машины. Его месторасположение может отличаться в зависимости от модели, однако, необходимо отталкиваться от местонахождения впускного коллектора. С его стороны идет отвод трубы. Агрегат может располагаться и на впускном коллекторе, поверх блока дроссельных заслонок или во всасывающем тракте.

Что представляет собой клапан ЕГР

По клапану EGR поступает небольшое количество отработанных газов во впускной коллектор. Затем они соединяются с кислородом и топливом, а затем отправляются в цилиндры двигателя вместе с топливной смесью.

Объем газа рассчитывается специально разработанной программой, которая заложена в ЭБУ. Данные на монитор компьютера поступают с датчиков, а затем следует принятие программой того или иного решения. В основном это датчики температуры охлаждающей жидкости, абсолютного давления, положения дроссельной заслонки, расходомер воздуха, а также датчик температуры воздуха на впускном коллекторе и др. Но система не может работать непрерывно.

Самые первые клапаны являлись пневмомеханическими: управление ими происходило за счет разрежения впускного коллектора. Через некоторое время их начали делать электропневматическими, а затем полностью электронными.

В случае если в машине присутствует электронная система ЕГР, это значит, что ее управление осуществляется с помощью ЭБУ. Эта система может иметь цифровые клапаны 2-х типов: с 2 или 3 отверстиями. Их открытие и закрытие осуществляется благодаря рабочим соленоидам. Двухотверстный клапан обладает тремя уровнями рециркуляции, а трехотсерстный — соответственно, семью.

Наилучшим видом такого агрегата выступает тот, уровень открытия которого производится благодаря шаговому электродвигателю, гарантирующему постепенную регулировку газового потока. На сегодняшний день отдельные системы оснащены собственным регулятором охлаждения газов. Они дают возможность значительно уменьшить степень отработанного оксида азота.

Причины и последствия поломки

Чаще всего сталкиваются с такой неисправностью, как разгерметизация аппарата. Это приводит к неконтролируемому подсосу воздуха в коллектор. Если машина оснащена двигателем с расходомером воздуха, то подобная ситуация может привести к обеднению смеси топлива. При наличии датчика давления воздушного потока она становится переобогащенной, что ведет к повышению давления на впускном коллекторе. В случае если мотор оснащен обоими видами датчиков, то на холостых оборотах он получит чрезмерно обогащенную топливную массу, а при других режимах, наоборот, обедненную.

На втором месте по распространенности находится проблема загрязнения аппарата. Следует заметить, что любой, даже самый незначительный сбой в действии мотора чреват риском появления загрязнений.

Причиной появления неисправностей может служить одна из следующих ситуаций:

Обильное прохождение через клапан выхлопных газов.
Малое количество выхлопных газов, проходящее через него.
Разгерметизация корпуса клапана.

О неполадках в клапане EGR могут свидетельствовать некоторые сигналы, главными из которых выступают:

Рывковые движения автомобиля.
Частая остановка двигателя.
Пропуски воспламенения.
Неустойчивая работа двигателя на холостом ходу.
Снижения степени разрежения в коллекторе, в связи с чем действия двигателя происходят на обогащенной топливной смеси.

Часто при значительном сбое в действии клапана рециркуляции отработанных газов система дает знать об этом при помощи лампочки чека.

Проверка работы EGR

Во время проверки нужно осмотреть, в каком состоянии находятся трубки, электрические провода, и другие составляющие. При наличии пневматического клапана следует применять вакуумный нанос для его запуска. Для комплексной проверки необходимо использовать специальное оборудование, дающее возможность вычислить код ошибки. Для проведения такой диагностики следует знать технические параметры аппарата для выявления расхождений в заявленных и полученных данных.

Последовательность проведения осмотра:

Отсоединить вакуумные шланги.
Продуть аппарат таким образом, чтобы сквозь него не прошел воздух.
Разъем отсоединить от электромагнитного клапана.
Подать питание от аккумулятора к прибору при помощи проводов.

Если проверка подтвердила, что аппарат не подлежит дальнейшему использованию, в таком случае потребуется приобрести новый и установить его. Зачастую необходимо просто заглушить этот агрегат.

Глушение аппарата

Если в момент работы системы или клапана начали происходить сбои, то правильным решением станет глушение. Следует заметить, что совершения чип-тюнинга будет мало. Иными словами, процесс отключения аппарата не поможет решить все проблемы, а только исключит проверку системы, в связи с чем программа перестанет выдавать ошибку. Тем временем ЕГР продолжает свою работу, поэтому следует исключить его механически из работы двигателя.

В отдельных случаях в комплектацию могут быть внесены заглушки. Они обычно представляют собой широкую пластину из стали около 3 мм в толщину, выполненную в виде отверстия аппарата. Если такая заглушка не была предусмотрена изначально, тогда ее можно смастерить собственноручно из металла подходящей толщины.

Затем необходимо открутить клапан, а в определенных моделях — коллектор впускания, произвести чистку клапанов, затем отыскать прокладку, установленную на месте крепления аппарата, а на ее место установить уже готовую заглушку, изготовленную собственными руками или приобретенную в автомагазине.

В момент сборки имеющаяся прокладка и новая заглушка должны совместиться. Скреплять все детали при помощи болтов необходимо очень осторожно, ведь произведенные в промышленных условиях заглушки довольно хрупкие. После установления заглушки в цилиндрах может повыситься температура, что чревато образованием трещин ГБЦ.

Затем нужно выключить вакуумные шланги и поместить в них заглушки. В самом конце следует провести чип-тюнинг, иначе говоря, произвести изменения в прошивке ЭБУ, чтобы система не выдавала ошибку.

Чистка устройства

Нередко для того чтобы наладить работу клапана ЕГР и системы, достаточно провести чистку аппарата. Зачастую с этим имеют дело владельцы таких марок автомобилей, как Opel, Chevrolet Lacetti, Nissan, Peugeot. Чтобы чистить клапан ЕГР, необходимо знать некоторые нюансы. Во время очищения пневмоклапана от нагара нужно очистить седло и шток.

В процессе чистки системы с управляющим электроклапаном обычно чистят фильтр защиты вакуумной системы. Необходимо использовать специальные инструменты, предназначенные для этой цели.

Прежде всего нужно убрать клеммы и разъем с аккумулятора, затем необходимо ключом отвинтить болты, держащие аппарат, и вынуть его. Внутренние части аппарата следует замочить в средстве для промывки карбюратора. Промывается коллекторный канал с использованием трубки и специального очистителя. Этот процесс длится от 5 до 10 мин. Можно сделать около пяти таких подходов, смотря до какой степени он загрязнен.

За то время, пока промывался коллектор, клапан, замоченный в промывке, уже успел отмочиться. Теперь можно приступить к его разборке, предварительно открутив болты. Используя притирочную пасту, необходимо сделать притирку аппарата. После окончания этой процедуры нужно все аккуратно помыть, просушить все детали и заново их собрать.

После этого следует провести проверку на герметичность, для чего в один из отсеков заливается керосин. Если за пять минут он не перетечет в другое отделение, то можно считать клапан герметичным. Если это все-таки произошло, то процесс сборки придется повторить заново, только на этот раз наоборот.

Читать еще: Seat sport coupe bocanegra

Как поменять аппарат

Довольно часто при сбоях в работе клапана приходится его заменять новым. Перед тем как поменять этот агрегат, следует провести некоторые процедуры, относящиеся к ЭБУ, например, удаление информации, чтобы программа «пропустила» новый клапан и не показывала ошибку. Для этого необходимо прибегнуть к следующим процедурам:

Проверке вакуумных шлангов рециркуляционной системы.
Проверке функционирования датчика EGR и системы в целом.
Замене датчика ЕГР.
Выявлению проходимости магистрали для рециркуляции газов.
Очистке штока клапана от нагара.
Снятию кода сбоев ЭБУ и тестированию функционирования нового аппарата.

Замену этого аппарата можно рассмотреть на примере модели Фольксваген Пассат В6. Последовательность работ в нем будет таковой:

Отсоединение разъема датчика положения тарелки клапана.
Ослабление хомутов и снятие шлангов охлаждения со штуцеров аппарата.
Раскрутка обоих винтов для впускания и выпускания газов непосредственно к клапану.
Аппарат прикрепляется к двигателю благодаря кронштейну, силовому болту и двум винтам М8. Поэтому их следует открутить, изъять старый агрегат, заменив его новым и прикрутив винты назад.
В завершение необходимо подключить аппарат к ЭБУ и обязательно адаптировать его с использованием определенного программного обеспечения.

Квалифицированные специалисты из станции техобслуживания возьмут за нее около 4000−5000 руб. Сам клапан ЕГР обойдется в 1500 — 2000 руб. и более. Зная, как промыть клапан ЕГР своими руками, можно значительно сэкономить на этой процедуре.

Основные особенности процедуры чистки клапана egr в автомобиле

Зачем нужно проводить очистку клапана EGR (ЕГР)?

опубликовано 29.09.2019

Если вы заметили, что двигатель начал работать более «жестко», или появился отчетливый запах топлива, исходящий из-под капота, есть вероятность, что возникли проблемы с клапаном EGR (ЕГР). Не спешите сразу менять устройство, вместо замены попробуйте сначала провести его очистку. В этой статье вы узнаете, как очистить клапан ЕГР.

Что такое клапан EGR?

Задача EGR – в рециркуляции выхлопных газов. Клапан открывает или закрывает возможность повторного входа выхлопных газов в камеру сгорания через впускной коллектор.

Важно понимать функцию клапана ЕГР, чтобы оценить необходимость в его правильной очистите. Выше мы сказали, что клапан заставляет возвращаться выхлопные газы обратно в камеру сгорания через впускной коллектор. Воздух, поступающий во впускной коллектор, содержит 78% азота, 21% кислорода и около 1% других элементов. Когда эти элементы соединяются с топливом в камере сгорания, происходит химическая реакция, приводящая к контролируемому взрыву.

Этот контролируемый взрыв, или сгорание, может иметь температуру, превышающую 1300 градусов Цельсия. При такой температуре сгорают различные элементы, входящие в состав топливно-воздушной смеси, образуя при этом оксиды азота. Эти газы вредны как для здоровья человека, так и для окружающей среды.

Работа клапана рециркуляции отработавших газов заключается в том, чтобы забрать часть выхлопных газов и направить их обратно во впускной коллектор. Это снижает температуру в камере сгорания, предотвращая образование оксидов азота.

Есть одно ожидаемое последствие процесса рециркуляции. Рециркулирующие выхлопные газы могут накапливаться на внутренней поверхности клапана EGR. Со временем этот процесс может образовать толстую и плотную пленку углеродного осадка, который препятствует открытию или закрытию клапана. Плотные отложения также могут полностью заблокировать проход.

Именно по этой причине необходимо проводить очистку клапана клапан рециркуляции отработавших газов.

Как понять, что необходимо провести очистку клапана рециркуляции отработавших газов?

Производители автомобилей рекомендуют чистить клапан рециркуляции отработавших газов каждые 80 000 км пробега. Однако, стоит сократить этот срок, если вы заметили какой-либо из следующих симптомов:

— Необычный шум или стук двигателя;

— Двигатель внезапно глохнет;

— Грубый холостой ход;

— Загорается индикатор Check Engine;

— Появился запах топлива при работающем двигателе;

— Повышенный расход топлива.

Как почистить клапан ЕГР?

Вы можете почистить клапан EGR в своем автомобиле без обращения к автомеханикам. Все, что вам потребуется, это несколько рабочих инструментов, немного смазки и качественный очиститель системы EGR.

Безопасность прежде всего. Всегда начинайте с парковки автомобиля на ровной поверхности. Поставьте автомобиль в режим парковки и активируйте стояночный тормоз. Заглушите двигатель автомобиля. Отсоедините кабели на отрицательной клемме автомобильного аккумулятора.

Найдите клапан рециркуляции отработавших газов в вашем автомобиле. Существует три типа клапанов рециркуляции выхлопных газов, которые устанавливаются в зависимости от модели и марки автомобиля. Рекомендуем обратиться к технической документации авто. В руководстве к автомобилю вы найдете информацию о типе установленного клапана EGR, а также о его точном расположении под капотом.

Снимите клапан рециркуляции отработавших газов. Некоторые из этих устройств могут быть труднодоступны. На пути к нему могут располагаться разные шланги и детали двигателя.

Отсоедините электрические разъемы, которые могут быть подключены к клапану. Распылите WD40 на болты, чтобы их было легче открутить, после чего снимите крепежные болты клапана. Некоторые устройства поставляются с 2 болтами, другие — с 4. Проверьте, имеет ли клапан EGR также трубу, ведущую к выпускному коллектору. Если есть, отсоедините ее от выпускного коллектора.

Снимите клапан, включая прокладку. Проверьте состояние прокладки. Если есть трещины или признаки неравномерного износа, замените ее.

Приступайте к очистке клапана EGR. Подготовьте пару кислотостойких перчаток, защитные очки и маску. Помните, что вы будете удалять углеродистые отложения с разных участков клапана, которые не стоит вдыхать.

Распылите очиститель для EGR на углеродистые отложения. Хорошей альтернативой очистителю системы EGR является очиститель карбюратора. Избегайте попадания раствора на электрические компоненты или пластиковые детали.

Используйте жесткую щетку, чтобы очистить поверхность от нагара. Обязательно удалите отложения с поверхности клапана и его входных и выходных отверстий. Повторно по очищаемым поверхностям можно пройтись мягкой щеткой, а затем протрите тканью или ветошью. При сильном загрязнении, возможно придется повторить процесс очистки несколько раз.

Если нагар трудно удалить даже с помощью щетки, вы можете замочить клапан в очистителе на пару минут. Старайтесь не погружать в состав пластиковые и электрические детали.

Все необходимые автозапчасти можно приобрести в магазине IXORA, а подобрать подходящую деталь могут профессиональные менеджеры.

Производитель	Номер детали	Наименование
DELLO	190004610	Прокладка EGR
DAEWOO	96351689	Клапан рециркуляции выхлопных газов
CHRYSLER	04593892AA	Клапан рециркуляции выхлопных газов
QUATTRO FRENI	1618NR	Клапан рециркуляции выхлопных газов
FIAT	9665752480	Клапан рециркуляции выхлопных газов
CUMMINS	5310392	Клапан рециркуляции выхлопных газов
DAEWOO	25183476	Клапан рециркуляции выхлопных газов
GENERAL MOTORS	25183477	Клапан рециркуляции выхлопных газов (B-TYPE)
GENERAL MOTORS	96291087	Клапан рециркуляции выхлопных газов
DOMINANT	OP58510586	Клапан рециркуляции выхлопных газов
HONDA	18011PGKA02	Клапан рециркуляции выхлопных газов
ERA	555186	Клапан рециркуляции выхлопных газов
FORD	1079561	Клапан рециркуляции выхлопных газов
FORD	1673226	Клапан рециркуляции выхлопных газов
FORD	1807605	Клапан рециркуляции выхлопных газов
FORD	4874490	Клапан рециркуляции выхлопных газов
FORD	BK2Z9D475A	Клапан рециркуляции выхлопных газов

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Полезная информация:

Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно позвонив по телефону — 8 800 555-43-85 (звонок по России бесплатный).

Vladimir-1945 › Блог › Чистка клапана EGR.Основные положения и инструкция (вторая редакция)

Марченко В.В . август 2017г. Вторая редакция

Настоящая инструкция предназначена для автомехаников мастерских и дилерских СТО для выполнения чистки EGR на легковом автомобиле без демонтажа системы.
Необходимость такой инструкции вызвана, с одной стороны, большим парком в РФ дизельных и бензиновых АМ с непосредственным впрыском, оснащенных системой рециркуляции отработавших газов(EGR) и спросом на услугу чистки EGR, с другой стороны, как правило, отсутствием в технической документации процедуры чистки EGR. Чистка EGR на ДВС, без понимания и соблюдения определенных ограничений содержит высокий риск возникновения серии детонаций при пуске двигателя и вследствие этого, повреждения КШМ и ЦПГ. Именно это обстоятельство побудило к подготовке настоящей инструкции и открытой её публикации.

Для более точного регулирования EGR модуль управления двигателем (ЕСМ) использует следующие компоненты:
• Механизм дроссельной заслонки (ЕТА). Если количество воздуха, регистрируемое датчиком MAF, отличается от заданного значения, ЕСМ корректирует положение заслонки. Увеличивая или уменьшая площадь поперечного сечения потока поступающего воздуха, можно более точно регулировать соотношение смеси свежего воздуха/возращенных отработавших газов с тем, чтобы достичь заданного значения.
• Регулировка направляющих турбоагрегата. Давление во впускном патрубке влияет на количество возвращенных отработавших газов. ЕСМ обеспечивает необходимое давление в любой ситуации, что в свою очередь обеспечивает, среди прочего, возврат требуемого количество отработавших газов.
В отношении лямбда-зонда
• Размещение лямбда-зонда перед катализатором позволяет ЕСМ принимать решение о том, достаточно ли кислорода поступает для процесса сгорания. Если кислорода недостаточно, то сгорание плохое с образованием нагара, большими выбросами НС и дыма.
Сигнал от ламбда-зонда позволяет ЕСМ компенсировать отклонения возникающие в результате износа и засорения форсунок, а также старения датчика MAF.
• Отклонение компенсируется специальной регулировкой давления наддува (в REA) и массы воздуха (в EGR).

Самое большое количество отложений сажевого шлама находятся в диффузоре клапана EGR и во впускном патрубке к коллектору, и немного меньше на стенках впускного коллектора и на тарелках впускных клапанов.

Для дизельного ДВС, при проведении профилактической чистки EGR раз в 30000 км или в два года при круглогодичной эксплуатации, достаточно ограничится, без снятия системы EGR, чисткой дроссельной заслонки, собственно клапана EGR и его диффузора, впускного патрубка к коллектору.

По времени, работа по чистке клапана EGR занимает у автомеханика высокого уровня компетенции примерно 2,5 часа. Технически чистка клапана EGR требует: отсоединить три электрических разъема (MAF, обогрева клапана вентиляции картера, дроссельной заслонки); снять дроссельную заслонку и её прокладку; снять впускной патрубок к впускному коллектору; снять винты крепления кожуха жгута элетропроводки, проходящего над клапаном EGR для извлечения впускного патрубка. Наиболее сложно снять и извлечь впускной патрубок к впускному коллектору, из-за компоновочных ограничений.

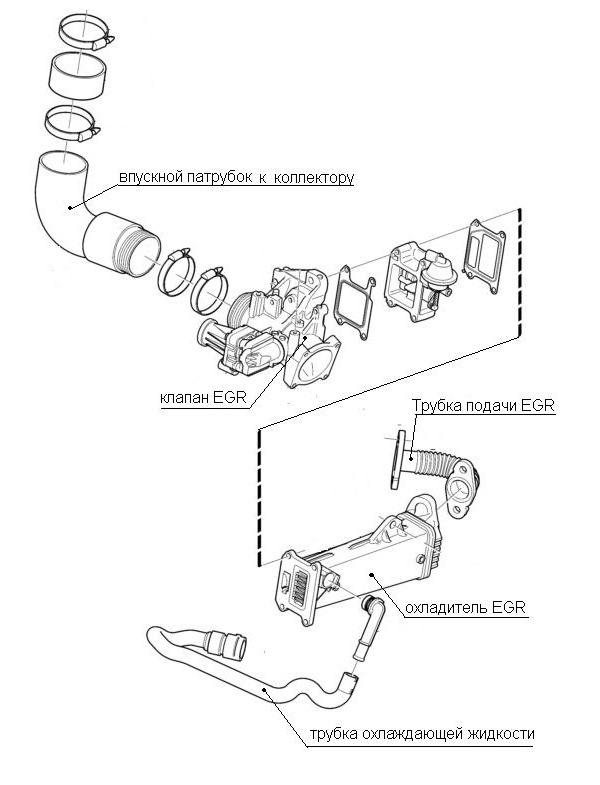

Инструкция по чистке EGR на дизельных АМ Volvo без демонтажа системы разработана во избежание неправильных действий исполнителя работ по причине либо недостаточной компетентности, либо применения обходных технологий, с целью экономии времени.

Основные особенности процедуры чистки клапана egr в автомобиле

Зачем нужно проводить очистку клапана EGR (ЕГР)?

опубликовано 29.09.2019

Что такое клапан EGR?

Именно по этой причине необходимо проводить очистку клапана клапан рециркуляции отработавших газов.

Как понять, что необходимо провести очистку клапана рециркуляции отработавших газов?

— Необычный шум или стук двигателя;

— Двигатель внезапно глохнет;

— Грубый холостой ход;

— Загорается индикатор Check Engine;

— Появился запах топлива при работающем двигателе;

— Повышенный расход топлива.

Как почистить клапан ЕГР?

Если нагар трудно удалить даже с помощью щетки, вы можете замочить клапан в очистителе на пару минут. Старайтесь не погружать в состав пластиковые и электрические детали.

Производитель	Номер детали	Наименование
DELLO	190004610	Прокладка EGR
DAEWOO	96351689	Клапан рециркуляции выхлопных газов
CHRYSLER	04593892AA	Клапан рециркуляции выхлопных газов
QUATTRO FRENI	1618NR	Клапан рециркуляции выхлопных газов
FIAT	9665752480	Клапан рециркуляции выхлопных газов
CUMMINS	5310392	Клапан рециркуляции выхлопных газов
DAEWOO	25183476	Клапан рециркуляции выхлопных газов
GENERAL MOTORS	25183477	Клапан рециркуляции выхлопных газов (B-TYPE)
GENERAL MOTORS	96291087	Клапан рециркуляции выхлопных газов
DOMINANT	OP58510586	Клапан рециркуляции выхлопных газов
HONDA	18011PGKA02	Клапан рециркуляции выхлопных газов
ERA	555186	Клапан рециркуляции выхлопных газов
FORD	1079561	Клапан рециркуляции выхлопных газов
FORD	1673226	Клапан рециркуляции выхлопных газов
FORD	1807605	Клапан рециркуляции выхлопных газов
FORD	4874490	Клапан рециркуляции выхлопных газов
FORD	BK2Z9D475A	Клапан рециркуляции выхлопных газов

Полезная информация:

голоса

Рейтинг статьи
