Проверка датчика распредвала (ДПРВ) позволяет не только удостовериться в его работоспособности, но и удостовериться, что в двигателях с фазированным (последовательным) впрыском топливо подается именно в необходимой последовательности. Другое название устройства — датчик фаз (его часто используют владельцы отечественных ВАЗов). Проверку можно выполнить с помощью мультиметра, включенного в режим вольтметра, и/или осциллографа. Проверка датчика положения распредвала несложна по своей сути, и с ней может справиться даже начинающий автолюбитель.

Что такое датчик распределительного вала

Перед тем как перейти к вопросу о проверке датчика положения распредвала, необходимо выяснить, что это за устройство, для чего оно нужно и по какому принципу работает. Это поможет уяснить детали проверки в будущем.

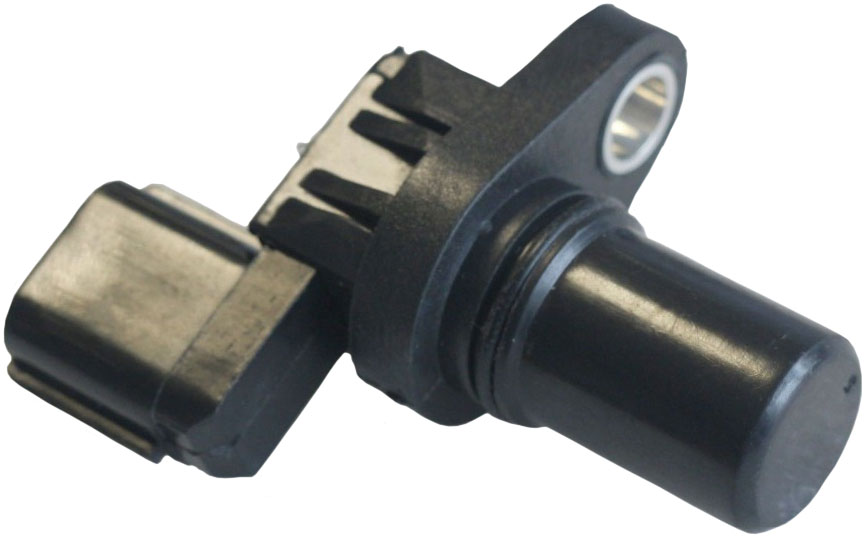

Датчик распределительного вала — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.

Работа датчика положения распределительного вала основана на эффекте Холла. Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер. В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.

На самом деле датчик положения распределительного вала фиксируется лишь одно его положение, соответствующее положению поршня первого цилиндра в верхней мертвой точке. Далее фазированный впрыск топлива выполняется в последовательности работы цилиндров. Обычно это система 1-3-4-2.

В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:

Небольшая потеря мощности двигателя, особенно при езде в критических режимах (разгоне, езде под нагрузкой).
Увеличение расхода топлива приблизительно на 10…20% (зависит от мощности двигателя, его конструктивных особенностей, а также условий эксплуатации).

Что касается дизельных двигателей, то датчики положения распределительного вала устроены аналогично, но есть одно отличие. Оно заключается в том, что датчик фиксирует положение не только первого цилиндра, а всех. Это сделано за счет того, что на задающем диске имеется отдельный зуб для каждого цилиндра.

Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.

Признаки поломки ДПРВ

Существует несколько типовых признаков, по которым можно утверждать, что датчик положения распределительного вала вышел из строя. Сразу же нужно уточнить, что перечисленные ниже симптомы могут свидетельствовать совсем о других неисправностях. Поэтому имеет смысл выполнить дополнительную диагностику. Итак, признаки поломки ДПРВ:

Проблемы с запуском двигателя, причем при любых условиях — «на холодную», «на горячую» и в других режимах. Обычно это выражается в том, что приходится дольше крутить стартером.
Неустойчивая работа двигателя, «плавающие» рабочие и холостые обороты двигателя.
«Провалы» в движении машины, при нажатии на педаль акселератора она отвечает не сразу, теряются динамические характеристики машины (слабо разгоняется, не тянет, особенно в загруженном состоянии и при движении на подъем).
При сбросе педали акселератора двигатель глохнет.
Увеличенный расход топлива (на 10…20%).
Активируется сигнальная лампа на приборной панели Check Engine. Необходимо выполнить дополнительную диагностику с помощью электронного сканера (например, прибора ELM 327 или его аналога). При этом характерные ошибки, касающиеся работы датчика имеют номера P0340, P0342, P0343.

На самом деле датчик положения распределительного вала — достаточно простое и надежное устройство, поэтому из строя он выходит редко. Чаще повреждается его проводка — перетираются провода, повреждается изоляция на них, выходит из строя так называемая «фишка», место подключения датчика к автомобильной цепи.

Однако для машин, ездящих на бензине, описанные выше проблемы выражены не так четко. Но вышедший из строя датчик положения распределительного вала доставит много проблем для владельцев автомобилей, оборудованных газобаллонным оборудованием, в частности, четвертого поколения. Описанные выше неисправности и проблемы могут проявиться на таких машинах «во всей красе». Поэтому владельцам машин, оборудованных ГБО, настоятельно рекомендуется как можно быстрее выполнить диагностику и замену датчика при подозрениях на его неисправность.

Расположение ДПРВ на двигателе

Для выполнения проверки датчика положения распределительного вала необходимо знать, где он находится. Как правило, на восьмиклапанных двигателях обычно ДПРВ монтируется в торце головки блока цилиндров. На шестнадцатиклапанных моторах он также монтируется на головке блока цилиндров, обычно в непосредственной близости с первым цилиндром.

Что касается популярных отечественных автомобилей ВАЗ, то их владельцы называют такие узлы датчиками фаз. Их расположение в этих моторах аналогично. Так, на восьмиклапанных двигателях датчик расположен на левой части головки блока цилиндров (если смотреть по ходу движения автомобиля). На шестнадцатиклапанных — на правой передней части двигателя. В последнем случае непосредственно датчика визуально не видно, его расположение можно оценить лишь по подходящим к нему сигнальным и питающим проводам. Датчик фаз ВАЗ 2114 закреплен в непосредственной близости к воздушному фильтру, около головки блока цилиндров.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
Отсоединить «фишку» от датчика, отщелкнув фиксатор.
Демонтировать датчик из его посадочного места.
На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Читать еще: Подключение магнитолы ваз 2114

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Замена датчика положения РВ

Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.

Алгоритм замены датчика следующий:

При неработающем двигателе отсоединить от аккумуляторной батареи минусовую клемму.
Отсоединить от датчика положения распределительного вала «фишку» (как при проверке).
В зависимости от модели автомобиля необходимо демонтировать детали, которые препятствуют доступу к датчику. Например, на современных автомобилях наподобие «Лада Веста» необходимо снять кронштейн вспомогательных агрегатов.
С помощью гаечного ключа отвинтить один или два крепежных болта, в зависимости от типа крепления. Размер гаечного ключа может быть разный, обычно для ВАЗов это ключ на 10 мм.
После демонтажа крепления необходимо аналогично достать датчик из его посадочного места.
Установка нового датчика выполняется в обратной последовательности.
Присоединить минусовую клемму к аккумулятору.

При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно. Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.

Заключение

Датчик положения распределительного вала — несложное, но важное устройство в двигателе, и от его работы зависит нормальное функционирование двигателя. Поэтому при выявлении признаков выхода его из строя желательно как можно быстрее выполнить соответствующие диагностические процедуры. Они несложные, и с ними справится даже начинающий, не имеющий опыта, автовладелец. Аналогично и с его заменой. Цена датчика фаз для автомобилей ВАЗ по состоянию на зиму 2019 года составляет порядка 400 рублей.

Neokey › Блог › Признак неисправности датчика распредвала

Состояние вашего авто контролируются «умными» приборами-датчиками, сигналы от которых поступают на управляющий компьютер по ходу движения машины. Один из них – датчик положения распределительно вала (ДПРВ), устройство крайне необходимое для стабильного контроля.

ДПРВ – основные функции
Признаки неисправности датчика распредвала могут быть различными. Сам прибор, как уже понятно из наименования, осуществляет контроль за стабильностью функционирования двигателя, положением кулачкового вала в определенные моменты времени, распределением поступившей в цилиндры топливной смеси, выхлопом. То есть, над работой всего мотора в целом. А поступившие в компьютер сведения являются важными и для зажигания, и для запуска. Без этого современная машина не сдвинется и не заведется.

Принцип действия
ДПРВ имеет довольно простое устройство. Он сделан из магнита, который соединен с распознающей системой. При помощи замыкания зубчика на кулачковом (распределительном) вале устройство передает сигнал-импульс на компьютер автомобиля. А тот, в свою очередь, постоянно осведомлен о положении поршня. Это позволяет с точностью впрыскивать горючее, формировать воздушно-топливную смесь и зажигать ее в необходимый момент при запуске двигателя.

Симптомы неисправности датчика распредвала

— На некоторых автомобилях при неисправности датчика положения распределительного вала, коробка передач может заблокироваться на одной передачи, до тех пор, пока вы не выключите двигатель и снова его не запустите. Это может повторяться с определенной цикличностью.

— Если датчик распредвала во время движения автомобиля начинает некорректно работать, вы можете почувствовать, что машина начала двигается рывками, теряя скорость.

— При неисправности датчика распредвала вы можете столкнуться с заметной потерей мощности двигателя. Например, ваша машина не сможет разогнаться выше 60 км/час.

— Двигатель может глохнуть с перерывами из-за неисправности датчика СМР

— При выходе из строя датчика вы заметите плохую работу двигателя: потеря динамичности, осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т.п.

— На некоторых моделях автомобиля при неисправности датчика распредвала может полностью исчезнуть искра зажигания, что в итоге приведет к отказу запуска двигателя

Как самостоятельно проверить датчик?
Безусловно, чтобы сделать наиболее результативный ремонт или замену ДПРВ, необходимо воспользоваться услугами специалиста на СТО. Соответствующую нормативам поверку устройства можно произвести осциллографом. Но иногда так случается, что воспользоваться услугами сервиса не представляется возможности в данный момент. Обладая обычным вольтметром и определенными навыками, вы сможете проверить устройство или заменить его. Конечно же, филигранной точности проверки в «домашних условиях» добиться довольно трудно, но что-либо реальное предпринять – вполне возможно. Проверяем наличие тока по всей электрической цепи автомобиля, в проводах, ведущих непосредственно к датчику. Для этого включаем зажигание, замкнув цепь, предварительно сняв провода с ДПРВ. Если напряжения в проводах нету, то причина в них (возможно, где-то пропадает контакт). Если вы видите признаки неисправности датчика распредвала при наличии тока в цепи и проводах, ведущих к устройству, то продолжаем проверку следующим образом: один из контактов вольтметра прикрепляем на сигнальный контакт устройства, другой замыкаем на питание. И если вольтметр не показывает каких-либо изменений при вращении стартером, то значит, «виноват» сам ДПРВ, и его необходимо заменить (при наличии нового, это также можно сделать самостоятельно).

За что отвечает датчик распредвала и его самостоятельная проверка

Датчик положения распределительного вала (ДПРВ) служит для того, чтобы определять угловые положения ГРМ по отношению к положению коленвала. Сигналы от указанного датчика подаются на ЭБУ двигателем, который осуществляет коррекцию топливного впрыска и зажигания. Также ДПРВ работает в связке с датчиком частоты вращения коленвала.

Сбои в работе датчика на бензиновых агрегатах, которые проявляются в отсутствии импульса на блок управления, зачастую не позволяют завести двигатель автомобиля. В дизельных моторах запуск может быть осложнен, но возможен. Дизельный двигатель будет работать и даже повторно заводиться после остановки, так как ЭБУ параллельно получает импульсы от датчика частоты вращения коленвала.

Назначение датчика положения распредвала

Основой датчика для определения положения распределительного вала выступает эффект Холла. По этой причине ДПРВ также называется датчиком Холла. Изменение магнитного поля в таком датчике осуществляется в тот момент, когда происходит замыкание магнитного зазора.

Указанный зазор замыкается при помощи специального стального зубца. Такой зубец (репер) может быть расположен на зубчатом колесе распредевала. Еще одним местом расположения данного элемента выступает задающий диск, который крепится на валу.

Читать еще: Объем топливного бака уаз патриот

Когда зуб проходит рядом с датчиком положения распредвала, в датчике появляется напряжение и формируется сигнал. Указанный сигнал поступает в ЭБУ.

Под таким положением следует понимать нахождение поршня в ВМТ (верхняя мертвая точка в конце такта сжатия). Reklama internete: Profesionalios SEO paslaugos nuo 2009 metų čia. Данное решение позволяет обеспечить своевременный топливный впрыск и последующее образование искры свечой зажигания для воспламенения рабочей смеси.

Моторы с системой изменяемых фаз газораспределения могут быть оборудованы датчиками Холла как на распредвале впускных клапанов, так и на выпуске. В этом случае ДПРВ управляют указанной системой.

Датчик распредвала на дизельном двигателе

На дизельном двигателе датчик положения распределительного вала работает иначе сравнительно с бензиновым аналогом. Импульсы от датчика фиксируют положение поршня в ВМТ не в 1-ом цилиндре, а во всех. Подобное решение позволяет добиться максимально точного определения положения распредвала по отношению к коленвалу. В дизеле ДПРВ отвечает за эффективность запуска и стабильность работы силового агрегата данного типа на разных режимах эксплуатации.

В дизеле определенные изменения конструкции присутствуют на задающем диске. Зубья на указанном элементе выполнены для каждого цилиндра ДВС и устанавливаются на определенном расстоянии. В качестве примера рассмотрим дизельный двигатель, который имеет 4 цилиндра. В таком моторе задающий диск имеет 7 зубьев (4 зуба основные, расположены под углом в 90 градусов по отношению друг к другу). Также имеются дополнительные 3 зуба, позволяющие идентифицировать цилиндры по отдельности. Эти зубья расположены на определенном удалении от основных, чтобы точно определить положения поршня в каждом отдельно взятом цилиндре.

Самостоятельная проверка

Распространенной неисправностью ДВС с электронным впрыском являются сбои в работе датчика положения распределительного вала. В списке признаков, указывающих на проблемы с датчиком, отмечают:

затрудненный пуск;
неустойчивую работу двигателя;
двигатель трясется, работает перебоями;
возможно загорание «check» на панели приборов;

Первым шагом становится обнаружение посадочного гнезда ДПРВ, который устанавливается в области ГБЦ. В месте установки необходимо найти специальное уплотнительное кольцо. Указанное кольцо необходимо осмотреть, так как нарушение его целостности и другие деформации могут привести к неисправностям датчика.
Дополнительно потребуется осмотреть сам корпус датчика, а также зубчатый ротор. Наличие повреждений или присутствие металлической стружки также указывают на поломку датчика.

Далее необходимо изучить сам разъем. На таком разъеме должны присутствовать контакты: плюсовой контакт, минусовая «масса», контакт для передачи сигнала.
Затем необходимо включить зажигание, после чего вольтметром производится замер напряжения на плюсовом контакте датчика положения распредвала. Массу тестера нужно подключить к массе двигателя. Данный замер должен по напряжению быть аналогичным показателю напряжения на клеммах АКБ. В случае отклонений в показаниях напряжения сравнительно с питанием можно сделать вывод, что имеются неисправности в электрической цепи питания датчика положения распредвала.
Аналогичным образом производится замер напряжение на «массе» датчика. Напряжение на указанном контакте должно быть нулевым.
После необходимо выполнить подключение плюсового и минусового провода датчика. Средний контакт датчика подключается через тестер. Получается, одни щуп вольтметра прикладывается к сигнальному выводу датчика, а другой запитывается на вход в системе управления. Для решения такой задачи не редко сигнальный провод перерезается, а щуп мультиметра прикладывается к открытым проводам.
Затем двигатель прокручивается стартером. Рабочий датчик покажет напряжение, которое может колебаться от 0.4 до 5 вольт. Отклонения от указанных значений указывают на необходимость замены ДПРВ.

Чтобы самому заменить датчик положения распредвала потребуется отсоединить от него повода, удалить крепеж и вынуть устройство из посадочного места. Подключение исправного элемента осуществляется в обратном порядке.

Датчик положения распредвала, проверка, последствия неисправности

Опции темы

Поиск по теме

Датчик положения распредвала, проверка, последствия неисправности

Всем добрый день!
Проверяем датчик положения распредвала (ДПРВ).

Отсоединяем разъем, включаем зажигание, проверяем цепь.

Цепляем ДПРВ напрямую к АКБ.
Тестер цепляем к холостому контакту.

Проверяем ДПРВ.
Подносим металлический предмет к магниту ДПРВ.

Значение на тестере должно измениться.
В нашем случае не меняется.
Диагноз: ДПРВ мертв (предполагается).

Последствия неисправности ДПРВ:

1. Затруднительный запуск двигателя, ошибки р0340, р0341.

2. При дальнейшей эксплуатации — появления ошибок трансмиссии (коды не сохранились), пропадает тяга (авто переходит в ограниченный но не аварийный режим работы).

3. При сбросе ошибок — возврат к пункту 1, появляется тяга.

P.S. Материал предоставлен для размышления (это не догма). ДПРВ на момент представления материала не заменен на исправный.
Позже будут предоставлены подтверждения либо опровержения данного материала.
Кто желает может самостоятельно проверить: на исправном авто отсоедините от бортовой сети ДПРВ и поэксплуатируйте авто.

Проверка Холла тестерами- это оригинально! Питание бог подаст, да?
Кончайте тут маразмы плодить, серьезно.
P0314 в случае Bosch EDC16C39 НЕ ЗАПИСЫВАЕТСЯ при неисправности датчиков распредвала. Условия записи ИНЫЕ. Хоть бы мануал почитала, писательница 🙂

Последний раз редактировалось AlexW; 23.11.2016 в 23:10 .

Молодец поправил — по пункту 3 сброс ошибок не требуется, достаточно выключить зажигание, вновь завести и вот оно — тяга появилась.
А в остальном посмотрим.

Последний раз редактировалось Mavlina; 24.11.2016 в 04:41 .

Признаю, что таким способом проверить датчик не получится, поскольку на сигнальном проводе должно быть напряжение меньше чем 12В.
Снятый датчик можно проверить с помощью тестера на сопротивление.
На импульс дпрв можно проверить через прокалывание проводов и подключения тестера.
В моем случае: сопротивление в дпрв отсутствует.

Для особо непонятливых:
Условия установки кода неисправности P0341:
Отклонение фазы (последовательность сигнала: высокий — высокий — низкий — низкий, проблема зубьев или шума) больше 12 раз.
Тут ХОТЬ СЛОВО об обрыве цепи датчика есть. Что Вы там тестерами-то измеряете. Какие-такие сопротивления? Когда датчик в обрыве будет ДРУГОЙ DTC.

Не понятно. Ошибка Р0340.
Датчик сгорел — однозначно .
В магазинах Кемерово датчика нет. Заказали, датчик пришел, установили — тоже самое.
Были у диагноста. Диагност произвел диагностику c Tech2. Ошибка та же. Обороты считываются. Заключение — нет синхронизации, нужна более серьезная диагностика (к концу следующей недели).
Возможные причины неисправности: электрическая цепь, блок управления, ГРМ, все нужно проверить.
Далее интереснее — пригласили автоэлектрика:
Сопротивление датчика — около 700 Ом;
Питание датчика — более 12В;
Напряжение на «импульсном» разъеме подключения датчика — 5В, говорит, что не должно быть более 2В.
Нужны схемы — корче перерыв в поиске причины неисправности, но хоть есть предположения:
— неисправность блока управления двигателя;
— программный сбой;
— проскок ремня ГРМ (маловероятно — на этом сходятся все мнения).

Записались на
Далее инт
ровал разводит руками, мол проблема может быть в чем угод

Обращение к AlexW:
1. Какую прошивку и для какого региона Вы установили на мою машину?
2. Почему в прошивке, которую Вы установили, напряжение на свечи накала — 2В, хотя на номинальное напряжение для свечей накала -4В?

Прошу честного ответа с учетом следующих условий:
1. Цель форума — помощь форумчанам, накопление полезной информации;
2. Самоутверждение и извлечение прибыли — противоречит целям форума.

Алекс, Вы очень умный и делитесь своими знаниями неохотно — это пугает.
Форумчане потому и обращаются к форуму, чтобы по большей части решить проблему самостоятельно. Совет: «Вам к диагносту» приемлем только в случае наличия неразрешенной проблемы.
Есть желание помогать — помогайте.
Нет желания помогать — не помогайте, молчите, банить других — не приемлемо.
Чем более Вы помогаете — тем более к Вам обращаются.

Обращение к AlexW:
1. Какую прошивку и для какого региона Вы установили на мою машину?
2. Почему в прошивке, которую Вы установили, напряжение на свечи накала — 2В, хотя на номинальное напряжение для свечей накала -4В?

Читать еще: Как снять подшипник без съемника

Ответ:
1) Euro-II/III по описанию производителя. В каких регионах применялась лучше задать изготовителю, я могу и ошибиться, GM явно лучше этот вопрос знает.
2) Адресуйте этот вопрос к изготовителю- GM. Так как прошивка у Вас СТОКОВАЯ. И я никакого отношения не имею к тому какие там настройки. Тем более что напряжением на свечах управляет НЕ МОТОРНЫЙ КОМПЬЮТЕР, и потому прошивки в ECM к Вашему вопросу вообще отношения не имеют :):)

P.S. Я с какого перепугу я вообще должен делиться с кем-то чем-то. Коммунизма в стране вроде бы нет, или я ошибаюсь?
P.S. Number 2. В отношении «решить проблему самостоятельно» всегда стоить помнить, что потом будет цена x2 потому что «Вы это уже чинили сами» 🙂

Последний раз редактировалось AlexW; 02.12.2016 в 17:13 .

Признаки неисправности датчика распредвала

Для чего нужен датчик распредвала

Функционированием силового агрегата в современных автомобилях управляет электроника. ЭБУ (электронный блок управления) вырабатывает управляющие импульсы на основе анализа сигналов, поступающих с многочисленных датчиков. Сенсоры, размещенные в различных местах, дают возможность ЭБУ оценить состояние двигателя в каждый конкретный момент времени и оперативно скорректировать те или иные параметры.

В числе таких сенсоров — датчик положения распредвала (ДПРВ). Его сигнал позволяет синхронизировать работу системы впрыскивания горючей смеси в цилиндры двигателя.

В подавляющем большинстве инжекторных двигателей применяется распределенное последовательное (фазированное) впрыскивание смеси. При этом ЭБУ поочередно открывает каждую форсунку, обеспечивая поступление воздушно-топливной смеси в цилиндры перед самым тактом впуска. Фазирование, то есть правильную последовательность и нужный момент открывания форсунок, как раз и обеспечивает ДПРВ, отчего его нередко называют датчиком фазы.

Нормальная работа системы впрыска позволяет добиться оптимального сжигания горючей смеси, повысить мощность мотора и избежать лишнего расхода топлива.

Устройство и разновидности датчиков положения распредвала

В автомобилях можно встретить датчики фазы трех типов:

— основанные на эффекте Холла;
— индукционные;
— оптические.

Американский физик Эдвин Холл в 1879 году обнаружил, что если подключенный к источнику постоянного тока проводник поместить в магнитное поле, то в этом проводнике возникает поперечная разность потенциалов.

ДПРВ, в котором используется данное явление, обычно так и называют — датчик Холла. В корпусе устройства размещены постоянный магнит, магнитопровод и микросхема с чувствительным элементом. К устройству подводится напряжение питания (обычно 12 В от аккумулятора или 5 В от отдельного стабилизатора). С выхода расположенного в микросхеме операционного усилителя снимается сигнал, который подается на ЭБУ.

Конструктивное исполнение датчика Холла может быть щелевым

В первом случае зубцы реперного диска распредвала проходят через щель датчика, во втором — перед торцом.

Пока силовые линии магнитного поля не перекрываются металлом зубьев, на чувствительном элементе имеется некоторое напряжение, а на выходе ДПРВ сигнал отсутствует. Но в тот момент, когда репер пересекает силовые линии магнитного поля, напряжение на чувствительном элементе исчезает, а на выходе устройства сигнал возрастает практически до величины напряжения питания.

С приборами щелевой конструкции обычно используется задающий диск, имеющий воздушный зазор. Когда этот зазор проходит через магнитное поле датчика, формируется управляющий импульс.

Совместно с торцевым устройством, как правило, применяется зубчатый диск.

Реперный диск и датчик фазы установлены таким образом, что управляющий импульс на ЭБУ подается в момент прохождения верхней мертвой точки (ВМТ) поршнем 1-го цилиндра, то есть в начале нового цикла работы агрегата. В дизельных моторах формирование импульсов обычно происходит для каждого цилиндра в отдельности.

В качестве ДПРВ чаще всего используется именно датчик Холла. Однако нередко можно встретить и сенсор индукционного типа, в котором также имеется постоянный магнит, а поверх намагниченного сердечника намотана катушка индуктивности. Изменяющееся при прохождении реперов магнитное поле создает в катушке электрические импульсы.

В устройствах оптического типа используется оптопара, а управляющие импульсы формируются, когда оптическая связь между светодиодом и фотодиодом прерывается при прохождении реперов. Оптические ДПРВ пока что не нашли широкого применения в автомобилестроении, хотя их можно встретить в некоторых моделях.

Какие симптомы говорят о неисправности ДПРВ

Оптимальный режим подачи воздушно-топливной смеси в цилиндры датчик фазы обеспечивает совместно с датчиком положения коленвала (ДПКВ). Если датчик фазы перестает работать, блок управления переводит силовой агрегат в аварийный режим, когда впрыскивание осуществляется попарно-параллельно на основе сигнала ДПКВ. При этом открываются по две форсунки одновременно, одна на такте впуска, другая на такте выпуска. При таком режиме работы агрегата заметно увеличивается потребление топлива. Поэтому перерасход горючего — один из главных признаков неисправности датчика распредвала.

Кроме повысившейся прожорливости двигателя о проблемах с ДПРВ могут говорить и другие симптомы:

— неустойчивая, с перебоями, работа мотора;
— затрудненный запуск двигателя, независимо от степени его прогрева;
— повышенный нагрев мотора, о чем свидетельствует рост температуры охлаждающей жидкости по сравнению с нормальным режимом работы;
— на приборной панели светится индикатор CHECK ENGINE, а бортовой компьютер выдает соответствующий код ошибки.

Почему ДПРВ выходит из строя и как его проверить

Датчик положения распредвала может не работать по нескольким причинам.

1. Первым делом осмотрите устройство и убедитесь в отсутствии механических повреждений.
2. Некорректные показания ДПРВ могут быть вызваны слишком большим зазором между торцом датчика и задающим диском. Поэтому проверьте, плотно ли датчик сидит в своем посадочном месте и не болтается ли из-за плохо затянутого болта крепления.
3. Сняв предварительно клемму с минуса батареи, разъедините разъем датчика и посмотрите, нет ли в нем грязи или воды, не окислены ли контакты. Проверьте целостность проводов. Иногда они перегнивают в месте пайки к контактам разъема, поэтому для проверки слегка подергайте их.
Подсоединив аккумулятор и включив зажигание, убедитесь в том, что напряжение на фишке между крайними контактами присутствует. Наличие электропитания необходимо для датчика Холла (с трехконтактной фишкой), если же ДПРВ индукционного типа (двухконтактная фишка), то питание ему не требуется.
4. Внутри самого устройства возможно замыкание или обрыв, в датчике Холла может сгореть микросхема. Такое бывает из-за перегрева или нестабильного электропитания.
5. Датчик фазы может не работать также из-за повреждения задающего (реперного) диска.

Чтобы проверить работоспособность ДПРВ, извлеките его из посадочного места. На датчик Холла должно подаваться питание (фишка вставлена, АКБ подсоединена, зажигание включено). Вам понадобится мультиметр в режиме измерения постоянного напряжения на пределе примерно 30 Вольт. Еще лучше воспользоваться осциллографом.

Щупы измерительного прибора с острыми наконечниками (иглами) вставьте в разъем, подсоединив их к контакту 1 (общий провод) и контакту 2 (сигнальный провод). Измерительный прибор должен зафиксировать напряжение питания. Поднесите к торцу или щели устройства металлический предмет, например гаечный ключ. Напряжение должно упасть почти до нуля.

Аналогичным способом можно проверить и индукционный датчик, только изменения напряжения у него будут несколько иными. ДПРВ индукционного типа не требует питания, поэтому для проверки его можно полностью снять.

Если датчик никак не реагирует на приближение металлического предмета, значит он неисправен и его необходимо заменить. Для ремонта он не годится.

В разных моделях автомобилей могут использоваться ДПРВ разного типа и конструкции, кроме того они могут быть рассчитаны на разное напряжение питание. Чтобы не ошибиться, приобретайте новый датчик с такой же маркировкой, как и на заменяемом устройстве.

голоса

Рейтинг статьи
