Электрические стеклоподъемники: разновидности и особенности конструкции

Описание и принцип работы электростеклоподъемников

Электростеклоподъемники стали стандартной опцией практически во всех современных автомобилях благодаря их удобству и надежной работе. Раньше пассажирам и водителю приходилось использовать механические устройства для подъема и опускания стекол в дверях, но электрические механизмы быстро их вытеснили. Благодаря доступности и дешевизне электрическое управление устанавливают даже в бюджетных машинах с минимальной комплектацией.

Устройство электрического стеклоподъемника

Стеклоподъемники впервые появились у немецкого производителя Brose в 1928 году, причем их принцип работы основывался на механическом приводе. Первые автоматические стеклоподъемники были разработаны в Америке в 1940 году, для работы которых использовался электрогидравлический механизм. С тех пор конструкция прошла большое количество изменений в габаритах, принципе работы и используемых приводах.

Стеклоподъемник, установленный в корпусе двери

Конечным результатом разработок стали электростеклоподъемники, которые сейчас устанавливают во все транспортные средства. Устройство используется для автоматического поднятия и опускания стекол автомобиля. Электрические стеклоподъемники не влияют на безопасность езды, но значительно увеличивает удобство пассажиров и водителя.

Массовый спрос на электрические подъемники сделал опцию достаточно экономичной и доступной.

Конструктивные особенности

Конструкция автоматических стеклоподъемников состоит из ряда электрических и механических элементов, которые управляют положением стекла. Исполнительные механизмы устанавливаются внутри двери. В состав элементов конструкции входят:

  • блок управления — получает команды от водителя и пассажиров и генерирует управляющие сигналы для работы подъемного механизма;
  • привод — исполнительное устройство, которое состоит из электрического двигателя, зубчатой и червячной передачи, объединенных в один модуль;
  • подъемный механизм — связан со стеклом и выполняет непосредственно работу по перемещению.

Блок управления стеклоподъемниками

Для управления используются специальные кнопки, которые устанавливаются на дверях. Чтобы опустить или поднять стекло достаточно нажать или приподнять кнопку. Для каждой двери предназначен собственный регулятор, но только водитель может управлять передними и задними электростеклоподъемниками.

Виды приводов и подъемных механизмов

Раньше для управления положением стекла использовались механические приводы с простым механизмом подъема. Достаточно было крутить установленную ручку, а с помощью незамысловатой конструкции осуществлялось перемещение. Современные системы используют электромеханическую систему привода, а механизмы подъема делятся на:

  • рычажный;
  • реечный;
  • тросовый.

Тросовый подъемник стекла

Тросовое устройство считается одним из наиболее популярных типов механизмов благодаря его простоте и экономичности. Внутри конструкции используются ролики, между которыми натягивается гибкий трос или цепь и приводной барабан. При возникновении импульса барабан начинает вращаться, а трос наматываться. При этом устройство соединено со стеклом и приводит его в действие. Главный недостаток — быстрый износ троса и небольшая прочность барабанов.

Рычажный подъемный механизм

Рычажные подъемные механизмы достаточно надежные, быстрые и компактные. Принцип работы устройства сводится к работе электродвигателя, который вращает шестерню и изменяет положение одного-двух рычагов, прикрепленных к стеклу. Механизм работает тихо и обладает отличными эксплуатационными свойствами.

Реечный механизм

Реечные стеклоподъемники пользуются большим спросом благодаря низкой стоимости и простоте конструкции. Механизм состоит из направляющей пластины, которая соединена со стеклом, и зубчатой рейки. При управляющей команде начинается перемещение направляющей с помощью приводного механизма. Из недостатков необходимо выделить потребность в регулярной смазке и низкая прочность зубьев рейки в бюджетных автомобилях.

Особенности работы и управления стеклоподъемников

Принцип работы автоматических стеклоподъемников достаточно простой. На каждое устройство устанавливаются индивидуальный управляющий блок, который также получает команды от центрального модуля. Механизм обрабатывает сигналы от кнопок и приводит в действие исполнительные устройства — электродвигатель начинает работать и изменять положение подъемного механизма.

Некоторые системы позволяют управлять автоматическими подъемниками после выключения двигателя, а также изменять положение стекла с помощью внешних команд (например, брелока сигнализации).

Для управления используют непосредственную или электронную систему. Первый вариант напрямую подключается к бортовой цепи и состоит из трехпозиционного переключателя. Достаточно изменить положение элемента, после чего начнется передвижение стекла в одну из сторон. Из-за отсутствия блокировок и защитных механизмов он практически не применяется.

Электронное управление является одним из наиболее популярных способов для регулирования положения стекла. Конструкция состоит из:

  • электронного блока управления;
  • входных устройств (переключатели, датчики положения стекла);
  • исполнительных механизмов (электродвигатель, привод).

На пассажирских дверях устанавливаются индивидуальные кнопки управления, а со стороны водителя — главный модуль. С его помощью можно изменить положение любого подъемника, включить блокировку или закрыть все стекла.

Зачем нужна функция блокировки

Практически все электрические стеклоподъемники оснащают функцией блокировки. Ее активация не позволяет поднимать и опускать стекло даже при нажатии управляющей кнопки. Опция разработана специально с целью обеспечения безопасности. Водителю сложно уследить за детьми в процессе движения, поэтому надежнее заблокировать работу стеклоподъемника. Функция активируется с помощью электронного блока управления или специальной кнопки на водительской двери и ее действие распространяется только на задние электростеклоподъемники.

Для увеличения безопасности также используют функцию реверсивного движения. При наличии препятствий подъемный механизм выполняет автоматическое опускание стекла. Система работает на основе контроля скорости вращения привода. Если она уменьшается или длится слишком долго, поступает противоположный управляющий сигнал.

Электрические стеклоподъемники не влияют на безопасность движения, но позволяют увеличить комфорт и удобство управления автомобилем. Больше не нужно применять физическую силу и долго крутить механический привод — достаточно нажать на кнопку и автоматически отрегулировать высоту положения стекла.

Электростеклоподъемники: устройство, виды, принципиальные отличия

Возможно эту статью следовало бы начать со слов: «Стеклоподъемник — это устройство, предназначенное для поднятия и опускания стекла…», однако учитывая тот факт, что этими устройствами на сегодняшний день оборудованы большинство автомобилей, в том числе и отечественные, я предлагаю поговорить о более важных и интересных, на мой взгляд, вещах.

Электростеклоподъемники

Многие помнят, а многие и не успели запомнить «прародителей» современных электростеклоподъемников (ЭСП) — механические стеклоподъемники, которые водители между собой шутливо называли «мясорубкой». Сегодня функцию руки выполняет специальный моторчик, который быстро и бесшумно поднимает или опускает стекло.

Прогресс не стоит на месте и спустя некоторое время и без того, казалось бы совершенные ЭСП, стали еще более совершенными. В них появились механизмы, умеющие вовремя подстраховать забывчивого водителя, который покидая автомобиль, забыл поднять все стекла. Так называемые доводчики стеклоподъемников, автоматически поднимают все стекла после того как авто ставят на сигнализацию или когда в нем закрывают на замок все двери, то есть когда срабатывает центральный замок.

Устройство ЭСП

Электростеклоподъемники располагаются в полости двери, либо в специальных подрамниках. Как правило, стеклоподъемники состоят из:

  1. Подъемника;
  2. Привода (который включает в себя червячную и зубчатую передачу);
  3. Подъемного механизма;
  4. А также блока управления.

Принцип работы заключается в том, чтобы передать усилие от привода на подъемный механизм, за счет чего собственно и происходит поднятие или опускание стекол. Червячная передача служит в качестве предохранителя, препятствующего самопроизвольному опусканию стекла.

Какими бывают разновидности электростеклоподъемников

Стеклоподъемники в свою очередь делятся по типам подъемного механизма. Задача этого механизма, как уже понятно из названия, заключается в том, чтобы выполнить подъем или опускание стекла. Существует три основных типа подъемников, а именно:

У каждого из вышеперечисленных есть свои «плюсы» и «минусы», о которых мы сейчас и поговорим.

Электростеклоподъемники реечного типа

Реечные стеклоподъемники считаются одними из самых «долгоиграющих» по сравнению с остальными. Работают ЭСП реечного типа по принципу передачи вращательного движения от электромотора на шестерни, с последующим его превращением в линейное движение реек, которые выполняют подъем. Кроме надежности стеклоподъемники этого типа выполняют подъем стекол намного быстрее и тише, чем тросовые аналоги.

Но, как и все в это мире, реечные стеклоподъемники не безупречны и имеют свои недостатки. Главный недостаток состоит в том, что шестерни нуждаются в смазке, без нее они очень скоро начинают стираться, а сами электростеклоподъемники перестают нормально функционировать. Второй недостаток, особенно касается тех устройств, производители которых решили «сэкономить» на металлических деталях, и отдали предпочтение пластику. Дело в том, что этот материал хрупок и по прочности заметно проигрывает алюминию, в результате чего сокращается сроке службы таких ЭСП. Кроме прочего, реечный механизм более громоздкий, поэтому устанавливают их преимущественно в «больших» автомобильных дверях.

Читать еще:  Существует ли сегодня профессиональное и дешевое такси

Электростеклоподъемники тросового типа

Главным преимуществом тросовых стеклоподъемником является их высокая ремонтопригодность. В случае неисправности вы без труда сможете починить механизм, а запчасти можно найти почти в любом автомагазине. Это преимущество, на первый взгляд, несущественное, однако как показывает практика, большинство автомобилистов выбирают этот тип ЭСП не обращая внимание на недостатки тросового механизма. Дело в том, что трос со временем изнашивается или вытягивается, кроме того из-за невысокой прочности пластиковых направляющих они часто выходят из строя, а электромотор очень склонен к перегреву.

Электростеклоподъемники рычажного типа

ЭСП рычажного типа удачно сочетает в себе компактные размеры и высокую степень надежности. В таких элеткростеклоподъемниках моторчик крутит шестерню, которая выполняет передачу вращения одному или нескольким рычагам. В свою очередь рычаги двигают пластину, на которой установлено стекло. Главным недостатком этого механизма является неравномерная скорость движения стекла, чем оно выше, тем медленнее будет происходить поднятие.

Что касается стекла, то оно в независимости от типа механизма двигается по направляющим желобам или специальным рельсам.

Импульсные и неимпульсные стеклоподъемники?

Кроме типа подъемного механизма ЭСП разделяют на импульсные и неимпульсные. Первые способны работать в импульсном, а также в обычном режиме. Под «обычным» подразумевается, работа электростеклоподъемника исключительно при непосредственном нажатии и удержании пальца на клавише управления. Под понятием «импульсный» имеется ввиду кратковременное прикосновение, после которого стекло само полностью опустится или поднимется.

Импульсные стеклоподъемники чаще всего оснащены пятипозиционными клавишами управления, рычажок установлен в нейтральном режиме, от которого идет две скорости подъема вверх и вниз. Перемещая ползунок на одну позицию вверх, стеклоподъемник будет работать в «обычном» режиме, а стекло поднимется ровно настолько сколько по времени вы будете удерживать руку на клавише. Вторая позиция позволит полностью поднять или полностью опустить стекло.

Разновидности стеклоподъемников и их принципиальные отличия

На какие виды подразделяется стеклоподъемник передний левый, а также все остальные? Многие водители об этом не знают, а ведь подобное знание может очень пригодится. Когда у вас выходит из строя такое устройство, важно знать его конструкцию. Все о современных стеклоподъемниках вы можете узнать из нашей статьи.

Типы подъемников стекла

Существует несколько типов подъемников, так же как и классификаций. Самая проста подразделяет их на механические и электрические. Первых практически невозможно встретить в современных, произведенных недавно автомобилях. Сегодня их удел – бюджетные недорогие модели.

Значительно более распространены электрические виды стеклоподъемников, движущую силу которым придает небольшой моторчик.

Они также имеют собственное внутреннее разделение на три типа:

Тросовый

Любой тросовый подъемник, будь то передний правый или левый, устроен достаточно просто. Импульс движения передается от моторчика стеклу при помощи небольшого троса.

Это самый простой тип устройства. Благодаря этому, он встречается достаточно часто.

  • возможность проводить ремонт самостоятельно;
  • запчасти вы легко найдете в ближайшем автомагазине.
  • трос достаточно быстро изнашивается и вытягивается;
  • электромотор может перегреваться, а пластиковые направляющие головки недостаточно прочные.

Реечный

Эта разновидность уже более долговечна. У нее достаточно простой принцип работы. Двигатель создает вращательное движение, передает его шестеренка. Те, в свою очередь, приводят в движение линейную систему реек.

Кроме надежности, у реечной системы есть и другие плюсы. Так, подъем и опускание стекла производятся быстрее, а шума во время работы от этого механизма меньше. Именно поэтому, реечный тип хорошо устанавливать на передний правый и левый подъемники – они не отвлекают водителя шумом.

Есть и минусы, среди которых необходимость время от времени смазывать шестерни. А если производитель сэкономил и сделал их из пластика, срок жизни такого устройства будет намного меньше. Еще и места в двери реечному подъемнику нужно больше.

Рычажный

Рычажный механизм устроен немного иначе. Вращение от двигателя посредством шестеренок передается рычагам. Уже они перемещают пластину, которая удерживает стекло.

К плюсам данного типа механизмов можно отнести небольшие размеры, а также долговечность. Рычажной передний правый и левый подъемники прослужат дольше, чем их аналоги. Но вот минусом является неравномерная работа. Из-за особенностей конструкции, чем выше находится стекло, тем медленнее оно перемещается.

Универсальный

Под универсальным обычно понимается стеклоподъемник, который может устанавливаться на практически любые марки легковых автомобилей. В этом его отличие от заводских, предназначенных для конкретной модели. Такие не всегда подходят для других машин этого же производителя, не говоря уже о других.
Стеклоподъемники универсальные имеют крепеж, который подойдет для почти любой двери.

Универсальный подъемник

Импульсные и не импульсные механизмы

Еще одна классификация подразделяет устройства на импульсные и не импульсные. Первый вид может работать сразу в двух режимах и как автоматический стеклоподъемник опускаться и подниматься по одному нажатию клавиши. Не импульсный тип работает только в обычном режиме, при котором стекло опускается и поднимается только если нажата клавиша.

Виды по месту расположения

Также в некоторых случаях подразделяют стеклоподъемники по виду их расположения. Бывают передний правый, левый и задний стеклоподъемник для правой и левой двери.

Конструктивно эти стеклоподъемники друг от друга не отличаются. Для экономии автовладельцы иногда устанавливают более дорогие рычажные на передние двери, а на задние – тросовые.

Каким стеклоподъемникам отдать предпочтение?

При выборе механизма необходимо оценить свои финансовые возможности и потребности. Можно порекомендовать установить передний правый и левый механизмы рычажного типа. Именно эти окна эксплуатируются больше всего, поэтому и устройство лучше ставить самое надежное. А задние стеклоподъемники можно поставить попроще и дешевле.

Также, для комфорта стоит отдать предпочтение импульсному типу. А если вы установите на них дополнительную систему, позволяющую автоматически закрывать окна при активации сигнализации, безопасность машины вырастет в разы. И выбирайте модель, позволяющие опускать стеклоподъемники без зажигания двигателя (автор видео — канал Стеклоподъем.РФ).

Цена вопроса

Видео «Замена электрического стеклоподъемника»

Это видео посвящено замене подъемника и отдельно мотора на автомобилях Рено (автор — В гараже у Сандро).

Электростеклоподъемники: устройство, виды, принципиальные отличия

16.01.2015 1 450

Возможно эту статью следовало бы начать со слов: «Стеклоподъемник — это устройство, предназначенное для поднятия и опускания стекла. «, однако учитывая тот факт, что этими устройствами на сегодняшний день оборудованы большинство автомобилей, в том числе и отечественные, я предлагаю поговорить о более важных и интересных, на мой взгляд, вещах.

Многие помнят, а многие и не успели запомнить «прародителей» современных электростеклоподъемников (ЭСП) — механические стеклоподъемники, которые водители между собой шутливо называли «мясорубкой». Сегодня функцию руки выполняет специальный моторчик, который быстро и бесшумно поднимает или опускает стекло.

Прогресс не стоит на месте и спустя некоторое время и без того, казалось бы совершенные ЭСП, стали еще более совершенными. В них появились механизмы, умеющие вовремя подстраховать забывчивого водителя, который покидая автомобиль, забыл поднять все стекла. Так называемые доводчики стеклоподъемников, автоматически поднимают все стекла после того как авто ставят на сигнализацию или когда в нем закрывают на замок все двери, то есть когда срабатывает центральный замок.

Устройство ЭСП

Электростеклоподъемники располагаются в полости двери, либо в специальных подрамниках. Как правило, стеклоподъемники состоят из:

  1. Подъемника;
  2. Привода (который включает в себя червячную и зубчатую передачу);
  3. Подъемного механизма;
  4. А также блока управления.

Принцип работы заключается в том, чтобы передать усилие от привода на подъемный механизм, за счет чего собственно и происходит поднятие или опускание стекол. Червячная передача служит в качестве предохранителя, препятствующего самопроизвольному опусканию стекла.

Какими бывают разновидности подъемников

Стеклоподъемники в свою очередь делятся по типам подъемного механизма. Задача этого механизма, как уже понятно из названия, заключается в том, чтобы выполнить подъем или опускание стекла. Существует три основных типа подъемников, а именно:

У каждого из вышеперечисленных есть свои «плюсы» и «минусы», о которых мы сейчас и поговорим.

Электростеклоподъемники реечного типа

Реечные стеклоподъемники считаются одними из самых «долгоиграющих» по сравнению с остальными. Работают ЭСП реечного типа по принципу передачи вращательного движения от электромотора на шестерни, с последующим его превращением в линейное движение реек, которые выполняют подъем. Кроме надежности стеклоподъемники этого типа выполняют подъем стекол намного быстрее и тише, чем тросовые аналоги.

Читать еще:  Основные плюсы от использования гбо в автомобиле

Но, как и все в это Мире, реечные стеклоподъемники не безупречны и имеют свои недостатки. Главный недостаток состоит в том, что шестерни нуждаются в смазке, без нее они очень скоро начинают стираться, а сами электростеклоподъемники перестают нормально функционировать. Второй недостаток, особенно касается тех устройств, производители которых решили «сэкономить» на металлических деталях, и отдали предпочтение пластику. Дело в том, что этот материал хрупок и по прочности заметно проигрывает алюминию, в результате чего сокращается сроке службы таких ЭСП. Кроме прочего, реечный механизм более громоздкий, поэтому устанавливают их преимущественно в «больших» автомобильных дверях.

Электростеклоподъемники тросового типа

Главным преимуществом тросовых стеклоподъемником является их высокая ремонтопригодность. В случае неисправности вы без труда сможете починить механизм, а запчасти можно найти почти в любом автомагазине. Это преимущество, на первый взгляд, несущественное, однако как показывает практика, большинство автомобилистов выбирают этот тип ЭСП не обращая внимание на недостатки тросового механизма. Дело в том, что трос со временем изнашивается или вытягивается, кроме того из-за невысокой прочности пластиковых направляющих они часто выходят из строя, а электромотор очень склонен к перегреву.

Электростеклоподъемники рычажного типа

ЭСП рычажного типа удачно сочетает в себе компактные размеры и высокую степень надежности. В таких элеткростеклоподъемниках моторчик крутит шестерню, которая выполняет передачу вращения одному или нескольким рычагам. В свою очередь рычаги двигают пластину, на которой установлено стекло. Главным недостатком этого механизма является неравномерная скорость движения стекла, чем оно выше, тем медленнее будет происходить поднятие.

Что касается стекла, то оно в независимости от типа механизма двигается по направляющим желобам или специальным рельсам.

Импульсные и неимпульсные стеклоподъемники?

Кроме типа подъемного механизма ЭСП разделяют на импульсные и неимпульсные. Первые способны работать в импульсном, а также в обычном режиме. Под «обычным» подразумевается, работа электростеклоподъемника исключительно при непосредственном нажатии и удержании пальца на клавише управления. Под понятием «импульсный» имеется ввиду кратковременное прикосновение, после которого стекло само полностью опустится или поднимется.

Импульсные стеклоподъемники чаще всего оснащены пятипозиционными клавишами управления, рычажок установлен в нейтральном режиме, от которого идет две скорости подъема вверх и вниз. Перемещая ползунок на одну позицию вверх, стеклоподъемник будет работать в «обычном» режиме, а стекло поднимется ровно настолько сколько по времени вы будете удерживать руку на клавише. Вторая позиция позволит полностью поднять или полностью опустить стекло.

Обзор типов электростеклоподъемников

Вы смотрели

Стеклоподъемники с электрическим приводом создают определенные удобства для водителя и пассажиров. Если таких устройств нет в заводской комплектации автомобиля, то их можно поставить дополнительно.

Сте­к­ло­подъ­ем­ни­ки пред­на­зна­че­ны для пе­ре­ме­ще­ния и удер­жа­ния в край­них или лю­бых про­ме­жу­точ­ных по­ло­же­ни­ях опу­ск­ных сте­кол. В свя­зи с боль­шим раз­но­об­ра­зи­ем две­рей ав­то­мо­би­лей но­мен­к­ла­ту­ра сте­к­ло­подъ­ем­ни­ков со­ста­в­ля­ет де­сят­ки на­име­но­ва­ний. Для пра­вых, ле­вых, пе­ред­них и зад­них две­рей од­но­го и то­го же ав­то­мо­би­ля кон­ст­рук­ция их де­та­лей раз­лич­на.

Кон­ст­рук­ции сте­к­ло­подъ­ем­ни­ков

Роль на­пра­в­ля­ю­щих сте­к­ла для всех кон­ст­рук­ций сте­к­ло­подъ­ем­ни­ков вы­пол­ня­ют:
же­лоб­ки на вну­т­рен­них сто­ро­нах ра­мок две­рей, удер­жи­ва­ю­щие сте­к­ло за его бо­ко­вые кром­ки;
спе­ци­аль­ные рель­сы, не­под­виж­но за­кре­п­лен­ные в кор­пу­се две­ри, по ко­то­рым сколь­зят ус­та­но­в­лен­ные на ниж­ней кром­ке сте­к­ла пол­зу­ны.
Пе­ре­ме­ще­ние вверх ог­ра­ни­чи­ва­ет уп­лот­ни­тель ок­на, вниз — ре­зи­но­вый демп­фер.
Сте­к­ло­подъ­ем­ни­ки вклю­ча­ют в се­бя два ос­нов­ных уз­ла: при­вод и ме­ха­низм подъ­е­ма сте­к­ла.
При­вод со­з­да­ет кру­тя­щий мо­мент, до­с­та­точ­ный для пе­ре­ме­ще­ния сте­к­ла.

Он мо­жет быть:
ме­ха­ни­че­ским , со­сто­я­щим из ру­ко­ят­ки и па­ры пря­мо­зу­бых ше­с­те­рен для уве­ли­че­ния уси­лия и пе­ре­да­чи его на при­вод­ной ва­лик;
элек­т­ри­че­ским, пред­ста­в­ля­ю­щим со­бой ре­вер­сив­ный элек­т­ро­дви­га­тель со встро­ен­ным чер­вяч­ным ре­ду­к­то­ром 1 , на при­вод­ной ва­лик ко­то­ро­го ус­та­на­в­ли­ва­ет­ся ше­с­тер­ня при­во­да или ба­ра­бан.

Ме­ха­низм подъ­е­ма пре­об­ра­зу­ет вра­ща­тель­ное дви­же­ние ва­ли­ка при­во­да в по­сту­па­тель­ное дви­же­ние сте­к­ла. Не­за­ви­си­мо от ви­да при­во­да, руч­но­го или элек­т­ри­че­ско­го, ме­ха­низ­мы сте­к­ло­подъ­ем­ни­ков под­раз­де­ля­ют­ся на тро­со­вые, ре­еч­ные и ры­чаж­ные.

Рис. 1. Тросовый стеклоподъемник (вариант с двумя вертикальными участками для подъема широкого стекла)

Тро­со­вый. Гиб­кий эле­мент 2 в ви­де коль­ца на­тя­нут ме­ж­ду тре­мя, ино­гда че­тырь­мя ро­ли­ка­ми, за­кре­п­лен­ны­ми вну­т­ри на две­ри или на от­дель­ном под­рам­ни­ке. Для уве­ли­че­ния сил тре­ния не­сколь­ко вит­ков тро­са по­сто­ян­но на­мо­та­ны на при­вод­ной ба­ра­бан. При вра­ще­нии ба­ра­ба­на од­на ветвь тро­са на не­го на­ма­ты­ва­ет­ся, а дру­гая от­ма­ты­ва­ет­ся и трос по­лу­ча­ет по­сту­па­тель­ное дви­же­ние. На вер­ти­каль­ном уча­ст­ке он че­рез пла­сти­ну со­еди­ня­ет­ся с ниж­ней кром­кой сте­к­ла. Дви­же­ние пла­сти­ны про­ис­хо­дит по на­пра­в­ля­ю­щей тру­бе. Один из ро­ли­ков под­пру­жи­нен и вы­пол­ня­ет функ­цию на­тя­жи­те­ля для ком­пен­са­ции воз­мож­но­го рас­тя­же­ния тро­са. Ино­г­да на­тя­жи­тель де­ла­ют в ви­де пру­жин, ус­та­но­в­лен­ных в ме­с­те со­еди­не­ния про­ти­во­по­лож­ных кон­цов тро­са. Ес­ли сте­к­ло ши­ро­кое и есть ве­ро­ят­ность его пе­ре­ко­са, трос мо­жет иметь два вер­ти­каль­ных уча­ст­ка и удер­жи­вать сте­к­ло в двух ме­с­тах.

До­с­то­ин­ст­во тро­со­во­го ме­ха­низ­ма в том, что он за­ни­ма­ет не­боль­шое про­стран­ст­во во вну­т­рен­ней по­ло­с­ти две­ри.

Не­до­ста­ток — слож­ность кон­ст­рук­ции и воз­мож­ность за­кру­чи­ва­ния и пе­ре­ти­ра­ния тро­са.

Тросовую конструкцию имеют стеклоподъемники производства ОАО «Лепсе» и ООО «Метпром».

Рис. 2. Реечный стеклоподъемник

Ре­еч­ный . Вну­т­ри две­ри вер­ти­каль­но за­кре­п­ля­ет­ся не­под­виж­ная зуб­ча­тая рей­ка, вхо­дя­щая в за­це­п­ле­ние с ше­с­тер­ней, ус­та­но­в­лен­ной на при­вод­ном ва­ли­ке. Элек­т­ро­дви­га­тель с ре­ду­к­то­ром кре­пит­ся на на­пра­в­ля­ю­щей пла­сти­не, со­еди­нен­ной со сте­к­лом. При вра­ще­нии ше­с­тер­ни на­пра­в­ля­ю­щая пла­сти­на вме­сте с элек­т­ро­дви­га­те­лем, ре­ду­к­то­ром и сте­к­лом со­вер­ша­ет вер­ти­каль­ное пе­ре­ме­ще­ние от­но­си­тель­но рей­ки.

До­с­то­ин­ст­во — по­сто­ян­ст­во ско­ро­сти пе­ре­ме­ще­ния, про­сто­та кон­ст­рук­ции и на­деж­ность.

Не­до­ста­ток, ог­ра­ни­чи­ва­ю­щий при­ме­не­ние, — боль­шой га­ба­рит по вы­со­те.

Реечную конструкцию имеют стеклоподъемники «Форвард» и «Гранат».

Од­но­ры­чаж­ный . Ше­с­тер­ня при­во­да вра­ща­ет се­к­тор ко­ле­са и дви­га­ет пле­чо ры­ча­га вверх или вниз. Пол­зун, ус­та­но­в­лен­ный на кон­це ры­ча­га, пе­ре­ме­ща­ет под­виж­ную пла­сти­ну и ус­та­но­в­лен­ное на ней сте­к­ло. Для вы­рав­ни­ва­ния уси­лия ино­гда при­ме­ня­ют схе­му с дву­мя па­рал­лель­ны­ми ры­ча­га­ми.

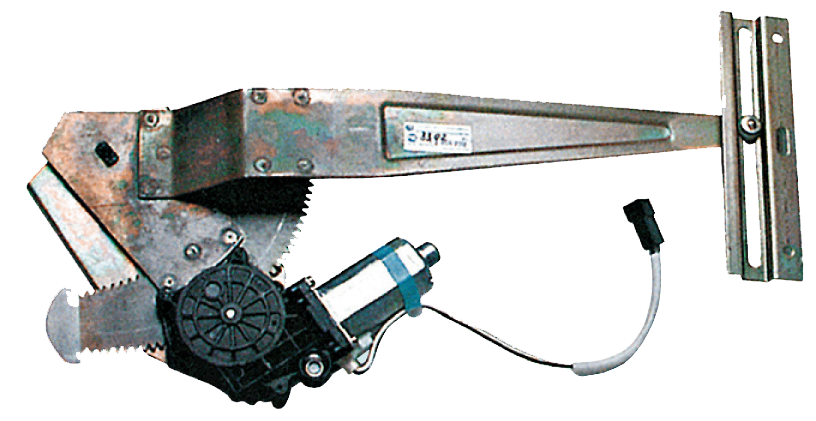

Рис. 3. Однорычажный стеклоподъемник

Рис. 4. Двухрычажный стеклоподъемник

Двух­ры­чаж­ный — ус­лож­нен­ный ва­ри­ант од­но­ры­чаж­но­го, где к ос­нов­но­му ры­ча­гу при­со­е­ди­нен до­пол­ни­тель­ный. Он с двух сто­рон снаб­жен пол­зу­на­ми. Один из них, со­в­ме­ст­но с пол­зу­ном ос­нов­но­го ры­ча­га, пе­ре­ме­ща­ет под­виж­ную пла­сти­ну со сте­к­лом. Дру­гой дви­га­ет­ся по на­пра­в­ля­ю­щей в не­под­виж­ной пла­сти­не, за­кре­п­лен­ной вну­т­ри две­ри. В этом слу­чае уси­лие рас­пре­де­ля­ет­ся ме­ж­ду ос­нов­ным и вспо­мо­га­тель­ным ры­ча­га­ми, что умень­ша­ет воз­мож­ность пе­ре­ко­са.

Рычажную конструкцию имеют стеклоподъемники «Катран».

Рис. 5. Двухрычажный колесный
стеклоподъемник

Двух­ры­чаж­ный ко­лес­ный . Ше­с­тер­ня при­во­да вхо­дит в за­це­п­ле­ние с дву­мя ко­ле­са­ми. При ее вра­ще­нии в од­ну сто­ро­ну ры­ча­ги рас­хо­дят­ся, при вра­ще­нии в дру­гую схо­дят­ся, пе­ре­ме­щая с по­мо­щью пол­зу­нов под­виж­ную пла­сти­ну со сте­к­лом.

До­с­то­ин­ст­во ры­чаж­ных ме­ха­низ­мов — на­деж­ность, ком­пакт­ность, удоб­ст­во мон­та­жа.

Не­до­ста­ток — не­рав­но­мер­ность ско­ро­сти и уси­лия пе­ре­ме­ще­ния сте­к­ла в за­ви­си­мо­сти от его по­ло­же­ния (чем вы­ше под­ня­то сте­к­ло, тем мед­лен­нее оно пе­ре­ме­ща­ет­ся).

Колесную конструкцию имеют некоторые стеклоподъемники «Гранат».

Си­с­те­ма уп­ра­в­ле­ния

В за­ви­си­мо­сти от предъ­я­в­ля­е­мых тре­бо­ва­ний, уп­ра­в­ле­ние элек­т­ри­че­ским сте­к­ло­подъ­ем­ни­ком мо­жет быть от про­стей­ше­го кно­поч­но­го до “ин­тел­ле­к­ту­аль­но­го”, со­в­ме­щен­но­го с сиг­на­ли­за­ци­ей или ох­ран­ной си­с­те­мой.
“Кно­поч­ное” уп­ра­в­ле­ние осу­ще­ст­в­ля­ет­ся с по­мо­щью кла­виш­ных пе­ре­клю­ча­те­лей. Они ус­та­на­в­ли­ва­ют­ся в удоб­ном ме­с­те са­ло­на, два со сто­ро­ны во­ди­те­ля и по од­но­му на ос­таль­ные от­кры­ва­е­мые ок­на. Пе­ре­к­лю­ча­те­ли име­ют раз­лич­ную кон­ст­рук­цию и ди­зайн, а так­же мо­гут иметь под­свет­ку. Для за­щи­ты от пе­ре­гру­зок в этом слу­чае при­ме­ня­ют ав­то­ма­ти­че­ские пре­до­хра­ни­те­ли.
Ди­с­тан­ци­он­ное уп­ра­в­ле­ние про­из­во­дит­ся пуль­том уп­ра­в­ле­ния и мо­жет обес­пе­чи­вать од­но­вре­мен­ное ав­то­ма­ти­че­ское за­кры­тие окон, две­рей и элек­т­ро­лю­ка при по­ста­нов­ке ав­то­мо­би­ля на ре­жим ох­ра­ны.
Блок ком­фор­та для элек­т­ри­че­ских сте­к­ло­подъ­ем­ни­ков обес­пе­чи­ва­ет:
воз­мож­ность от­кры­ва­ния и за­кры­ва­ния окон од­ним ко­рот­ким на­жа­ти­ем кла­ви­ши;
ос­та­нов­ку и (или) пе­ре­клю­че­ние на­пра­в­ле­ния дви­же­ния, ес­ли ме­ж­ду сте­к­лом и рам­кой ока­зал­ся ка­кой-ли­бо пред­мет;
ав­то­ма­ти­че­скую за­щи­ту от пе­ре­груз­ки элек­т­ро­дви­га­те­ля, на­при­мер ес­ли сте­к­ло при­мерз­ло к уп­лот­ни­те­лю.

Ре­ко­мен­да­ции

Для пе­ре­дел­ки руч­но­го сте­к­ло­подъ­ем­ни­ка в элек­т­ри­че­ский ус­та­на­в­ли­ва­ют:
элек­т­ро­дви­га­тель со встро­ен­ным ре­ду­к­то­ром в тех слу­ча­ях, ко­гда в кон­ст­рук­ции штат­но­го сте­к­ло­подъ­ем­ни­ка пре­д­у­смо­т­ре­на воз­мож­ность не­по­сред­ст­вен­ной за­ме­ны ме­ха­ни­че­ско­го при­во­да элек­т­ри­че­ским;
при­став­ку к штат­но­му сте­к­ло­подъ­ем­ни­ку в ви­де элек­т­ро­дви­га­те­ля с ре­ду­к­то­ром и до­пол­ни­тель­ным гиб­ким при­во­дом на ва­лик име­ю­ще­го­ся ме­ха­ни­че­ско­го при­во­да 3 ;
элек­т­ри­че­ский сте­к­ло­подъ­ем­ник, пол­но­стью за­ме­ня­ю­щий ме­ха­ни­че­ский.

В боль­шин­ст­ве слу­ча­ев за­во­дской элек­т­ро­при­вод про­да­ет­ся в ком­п­ле­к­те с ме­ха­низ­мом подъ­е­ма сте­к­ла, уже под не­го при­спо­соб­лен­ным. Кро­ме то­го, в ком­п­лект вхо­дит все не­об­хо­ди­мое для мон­та­жа си­с­те­мы уп­ра­в­ле­ния.
Ес­ли нет воз­мож­но­сти при­ме­нить “за­во­дское” уст­рой­ст­во, мож­но ис­поль­зо­вать при­вод-при­став­ку. Это де­ше­в­ле, чем пол­но­стью ме­нять сте­к­ло­подъ­ем­ник, но тре­бу­ет боль­ше вре­ме­ни на ус­та­нов­ку и ме­нее на­деж­но. Ес­ли при­став­ка им­порт­ная, же­ла­тель­но, что­бы ин­ст­рук­ция бы­ла на рус­ском язы­ке.

Ком­п­лект сте­к­ло­подъ­ем­ни­ка дол­жен со­дер­жать все не­об­хо­ди­мое для ус­та­нов­ки: про­вод­ку, пе­ре­клю­ча­те­ли, кре­пеж, за­глуш­ки и т.д. Ди­с­тан­ци­он­ное уп­ра­в­ле­ние и бло­ки ком­фор­та не вхо­дят в ком­п­лект сте­к­ло­подъ­ем­ни­ков, и их при­об­ре­та­ют от­дель­но.
Мож­но ис­поль­зо­вать элек­т­ри­че­ские сте­к­ло­подъ­ем­ни­ки раз­лич­ных про­из­во­ди­те­лей, из­го­та­в­ли­ва­е­мые ими для дан­но­го ав­то­мо­би­ля. На­и­бо­лее на­деж­ны ры­чаж­ные кон­ст­рук­ции, но при вы­бо­ре ме­ж­ду ры­чаж­ным и тро­со­вым сле­ду­ет при­дер­жи­вать­ся ре­ко­мен­да­ций ав­то­за­во­да.

До на­ча­ла пе­ре­де­лок не­об­хо­ди­мо ис­пра­вить все де­фе­к­ты штат­но­го ме­ха­низ­ма — ис­клю­чить воз­мож­ные пе­ре­ко­сы и за­кли­ни­ва­ние.

Ус­та­но­вить са­мо­сто­я­тель­но сте­к­ло­подъ­ем­ник и “кно­поч­ное” уп­ра­в­ле­ние при оп­ре­де­лен­ных на­вы­ках воз­мож­но.
Ос­на­ще­ние ди­с­тан­ци­он­ным уп­ра­в­ле­ни­ем и бло­ком ком­фор­та луч­ше до­ве­рить спе­ци­а­ли­стам.

1 В приставках, где усилие передается вращающимся в оболочке тросом, аналогично спидометру, электродвигатель не имеет встроенного редуктора. В этом случае для снижения крутящего момента, передаваемого тросом, редуктор устанавливается не на электродвигателе, а на приводном валу механизма стеклоподъемника.
2 Для повышения надежности вместо троса иногда применяют зубчатый ремень или цепь.
3 Рукоятку ручного привода при этом снимают, а отверстие в обшивке двери закрывают специальной заглушкой.

Электростеклоподъемник

Стеклоподъемники с электрическим приводом создают определенные удобства для водителя и пассажиров. Если таких устройств нет в заводской комплектации автомобиля, то их можно поставить дополнительно.

Сте­к­ло­подъ­ем­ни­ки пред­на­зна­че­ны для пе­ре­ме­ще­ния и удер­жа­ния в край­них или лю­бых про­ме­жу­точ­ных по­ло­же­ни­ях опу­ск­ных сте­кол. В свя­зи с боль­шим раз­но­об­ра­зи­ем две­рей ав­то­мо­би­лей но­мен­к­ла­ту­ра сте­к­ло­подъ­ем­ни­ков со­ста­в­ля­ет де­сят­ки на­име­но­ва­ний. Для пра­вых, ле­вых, пе­ред­них и зад­них две­рей од­но­го и то­го же ав­то­мо­би­ля кон­ст­рук­ция их де­та­лей раз­лич­на.

Содержание

Кон­ст­рук­ции сте­к­ло­подъ­ем­ни­ков

Роль на­пра­в­ля­ю­щих сте­к­ла для всех кон­ст­рук­ций сте­к­ло­подъ­ем­ни­ков вы­пол­ня­ют:
же­лоб­ки на вну­т­рен­них сто­ро­нах ра­мок две­рей, удер­жи­ва­ю­щие сте­к­ло за его бо­ко­вые кром­ки;
спе­ци­аль­ные рель­сы, не­под­виж­но за­кре­п­лен­ные в кор­пу­се две­ри, по ко­то­рым сколь­зят ус­та­но­в­лен­ные на ниж­ней кром­ке сте­к­ла пол­зу­ны.
Пе­ре­ме­ще­ние вверх ог­ра­ни­чи­ва­ет уп­лот­ни­тель ок­на, вниз — ре­зи­но­вый демп­фер.
Сте­к­ло­подъ­ем­ни­ки вклю­ча­ют в се­бя два ос­нов­ных уз­ла: при­вод и ме­ха­низм подъ­е­ма сте­к­ла.
При­вод со­з­да­ет кру­тя­щий мо­мент, до­с­та­точ­ный для пе­ре­ме­ще­ния сте­к­ла.

Он мо­жет быть:
ме­ха­ни­че­ским, со­сто­я­щим из ру­ко­ят­ки и па­ры пря­мо­зу­бых ше­с­те­рен для уве­ли­че­ния уси­лия и пе­ре­да­чи его на при­вод­ной ва­лик;
элек­т­ри­че­ским, пред­ста­в­ля­ю­щим со­бой ре­вер­сив­ный элек­т­ро­дви­га­тель со встро­ен­ным чер­вяч­ным ре­ду­к­то­ром 1 , на при­вод­ной ва­лик ко­то­ро­го ус­та­на­в­ли­ва­ет­ся ше­с­тер­ня при­во­да или ба­ра­бан.
Ме­ха­низм подъ­е­ма пре­об­ра­зу­ет вра­ща­тель­ное дви­же­ние ва­ли­ка при­во­да в по­сту­па­тель­ное дви­же­ние сте­к­ла. Не­за­ви­си­мо от ви­да при­во­да, руч­но­го или элек­т­ри­че­ско­го, ме­ха­низ­мы сте­к­ло­подъ­ем­ни­ков под­раз­де­ля­ют­ся на тро­со­вые, ре­еч­ные и ры­чаж­ные.

Тро­со­вый. Гиб­кий эле­мент 2 в ви­де коль­ца на­тя­нут ме­ж­ду тре­мя, ино­гда че­тырь­мя ро­ли­ка­ми, за­кре­п­лен­ны­ми вну­т­ри на две­ри или на от­дель­ном под­рам­ни­ке. Для уве­ли­че­ния сил тре­ния не­сколь­ко вит­ков тро­са по­сто­ян­но на­мо­та­ны на при­вод­ной ба­ра­бан. При вра­ще­нии ба­ра­ба­на од­на ветвь тро­са на не­го на­ма­ты­ва­ет­ся, а дру­гая от­ма­ты­ва­ет­ся и трос по­лу­ча­ет по­сту­па­тель­ное дви­же­ние. На вер­ти­каль­ном уча­ст­ке он че­рез пла­сти­ну со­еди­ня­ет­ся с ниж­ней кром­кой сте­к­ла. Дви­же­ние пла­сти­ны про­ис­хо­дит по на­пра­в­ля­ю­щей тру­бе. Один из ро­ли­ков под­пру­жи­нен и вы­пол­ня­ет функ­цию на­тя­жи­те­ля для ком­пен­са­ции воз­мож­но­го рас­тя­же­ния тро­са. Ино­г­да на­тя­жи­тель де­ла­ют в ви­де пру­жин, ус­та­но­в­лен­ных в ме­с­те со­еди­не­ния про­ти­во­по­лож­ных кон­цов тро­са. Ес­ли сте­к­ло ши­ро­кое и есть ве­ро­ят­ность его пе­ре­ко­са, трос мо­жет иметь два вер­ти­каль­ных уча­ст­ка и удер­жи­вать сте­к­ло в двух ме­с­тах.
До­с­то­ин­ст­во тро­со­во­го ме­ха­низ­ма в том, что он за­ни­ма­ет не­боль­шое про­стран­ст­во во вну­т­рен­ней по­ло­с­ти две­ри. Не­до­ста­ток — слож­ность кон­ст­рук­ции и воз­мож­ность за­кру­чи­ва­ния и пе­ре­ти­ра­ния тро­са.

Ре­еч­ный. Вну­т­ри две­ри вер­ти­каль­но за­кре­п­ля­ет­ся не­под­виж­ная зуб­ча­тая рей­ка, вхо­дя­щая в за­це­п­ле­ние с ше­с­тер­ней, ус­та­но­в­лен­ной на при­вод­ном ва­ли­ке. Элек­т­ро­дви­га­тель с ре­ду­к­то­ром кре­пит­ся на на­пра­в­ля­ю­щей пла­сти­не, со­еди­нен­ной со сте­к­лом. При вра­ще­нии ше­с­тер­ни на­пра­в­ля­ю­щая пла­сти­на вме­сте с элек­т­ро­дви­га­те­лем, ре­ду­к­то­ром и сте­к­лом со­вер­ша­ет вер­ти­каль­ное пе­ре­ме­ще­ние от­но­си­тель­но рей­ки.
До­с­то­ин­ст­во — по­сто­ян­ст­во ско­ро­сти пе­ре­ме­ще­ния, про­сто­та кон­ст­рук­ции и на­деж­ность. Не­до­ста­ток, ог­ра­ни­чи­ва­ю­щий при­ме­не­ние, — боль­шой га­ба­рит по вы­со­те.

Од­но­ры­чаж­ный. Ше­с­тер­ня при­во­да вра­ща­ет се­к­тор ко­ле­са и дви­га­ет пле­чо ры­ча­га вверх или вниз. Пол­зун, ус­та­но­в­лен­ный на кон­це ры­ча­га, пе­ре­ме­ща­ет под­виж­ную пла­сти­ну и ус­та­но­в­лен­ное на ней сте­к­ло. Для вы­рав­ни­ва­ния уси­лия ино­гда при­ме­ня­ют схе­му с дву­мя па­рал­лель­ны­ми ры­ча­га­ми.

Двух­ры­чаж­ный — ус­лож­нен­ный ва­ри­ант од­но­ры­чаж­но­го, где к ос­нов­но­му ры­ча­гу при­со­е­ди­нен до­пол­ни­тель­ный. Он с двух сто­рон снаб­жен пол­зу­на­ми. Один из них, со­в­ме­ст­но с пол­зу­ном ос­нов­но­го ры­ча­га, пе­ре­ме­ща­ет под­виж­ную пла­сти­ну со сте­к­лом. Дру­гой дви­га­ет­ся по на­пра­в­ля­ю­щей в не­под­виж­ной пла­сти­не, за­кре­п­лен­ной вну­т­ри две­ри. В этом слу­чае уси­лие рас­пре­де­ля­ет­ся ме­ж­ду ос­нов­ным и вспо­мо­га­тель­ным ры­ча­га­ми, что умень­ша­ет воз­мож­ность пе­ре­ко­са.

Двух­ры­чаж­ный ко­лес­ный. Ше­с­тер­ня при­во­да вхо­дит в за­це­п­ле­ние с дву­мя ко­ле­са­ми. При ее вра­ще­нии в од­ну сто­ро­ну ры­ча­ги рас­хо­дят­ся, при вра­ще­нии в дру­гую схо­дят­ся, пе­ре­ме­щая с по­мо­щью пол­зу­нов под­виж­ную пла­сти­ну со сте­к­лом.
До­с­то­ин­ст­во ры­чаж­ных ме­ха­низ­мов — на­деж­ность, ком­пакт­ность, удоб­ст­во мон­та­жа.
Не­до­ста­ток — не­рав­но­мер­ность ско­ро­сти и уси­лия пе­ре­ме­ще­ния сте­к­ла в за­ви­си­мо­сти от его по­ло­же­ния (чем вы­ше под­ня­то сте­к­ло, тем мед­лен­нее оно пе­ре­ме­ща­ет­ся).

Си­с­те­ма уп­ра­в­ле­ния

В за­ви­си­мо­сти от предъ­я­в­ля­е­мых тре­бо­ва­ний, уп­ра­в­ле­ние элек­т­ри­че­ским сте­к­ло­подъ­ем­ни­ком мо­жет быть от про­стей­ше­го кно­поч­но­го до “ин­тел­ле­к­ту­аль­но­го”, со­в­ме­щен­но­го с сиг­на­ли­за­ци­ей или ох­ран­ной си­с­те­мой.
“Кно­поч­ное” уп­ра­в­ле­ние осу­ще­ст­в­ля­ет­ся с по­мо­щью кла­виш­ных пе­ре­клю­ча­те­лей. Они ус­та­на­в­ли­ва­ют­ся в удоб­ном ме­с­те са­ло­на, два со сто­ро­ны во­ди­те­ля и по од­но­му на ос­таль­ные от­кры­ва­е­мые ок­на. Пе­ре­к­лю­ча­те­ли име­ют раз­лич­ную кон­ст­рук­цию и ди­зайн, а так­же мо­гут иметь под­свет­ку. Для за­щи­ты от пе­ре­гру­зок в этом слу­чае при­ме­ня­ют ав­то­ма­ти­че­ские пре­до­хра­ни­те­ли.
Ди­с­тан­ци­он­ное уп­ра­в­ле­ние про­из­во­дит­ся пуль­том уп­ра­в­ле­ния и мо­жет обес­пе­чи­вать од­но­вре­мен­ное ав­то­ма­ти­че­ское за­кры­тие окон, две­рей и элек­т­ро­лю­ка при по­ста­нов­ке ав­то­мо­би­ля на ре­жим ох­ра­ны.
Блок ком­фор­та для элек­т­ри­че­ских сте­к­ло­подъ­ем­ни­ков обес­пе­чи­ва­ет:
воз­мож­ность от­кры­ва­ния и за­кры­ва­ния окон од­ним ко­рот­ким на­жа­ти­ем кла­ви­ши;
ос­та­нов­ку и (или) пе­ре­клю­че­ние на­пра­в­ле­ния дви­же­ния, ес­ли ме­ж­ду сте­к­лом и рам­кой ока­зал­ся ка­кой-ли­бо пред­мет;
ав­то­ма­ти­че­скую за­щи­ту от пе­ре­груз­ки элек­т­ро­дви­га­те­ля, на­при­мер ес­ли сте­к­ло при­мерз­ло к уп­лот­ни­те­лю.

Ре­ко­мен­да­ции

Для пе­ре­дел­ки руч­но­го сте­к­ло­подъ­ем­ни­ка в элек­т­ри­че­ский ус­та­на­в­ли­ва­ют:
элек­т­ро­дви­га­тель со встро­ен­ным ре­ду­к­то­ром в тех слу­ча­ях, ко­гда в кон­ст­рук­ции штат­но­го сте­к­ло­подъ­ем­ни­ка пре­д­у­смо­т­ре­на воз­мож­ность не­по­сред­ст­вен­ной за­ме­ны ме­ха­ни­че­ско­го при­во­да элек­т­ри­че­ским;
при­став­ку к штат­но­му сте­к­ло­подъ­ем­ни­ку в ви­де элек­т­ро­дви­га­те­ля с ре­ду­к­то­ром и до­пол­ни­тель­ным гиб­ким при­во­дом на ва­лик име­ю­ще­го­ся ме­ха­ни­че­ско­го при­во­да 3 ;
элек­т­ри­че­ский сте­к­ло­подъ­ем­ник, пол­но­стью за­ме­ня­ю­щий ме­ха­ни­че­ский.
В боль­шин­ст­ве слу­ча­ев за­во­дской элек­т­ро­при­вод про­да­ет­ся в ком­п­ле­к­те с ме­ха­низ­мом подъ­е­ма сте­к­ла, уже под не­го при­спо­соб­лен­ным. Кро­ме то­го, в ком­п­лект вхо­дит все не­об­хо­ди­мое для мон­та­жа си­с­те­мы уп­ра­в­ле­ния.
Ес­ли нет воз­мож­но­сти при­ме­нить “за­во­д-ское” уст­рой­ст­во, мож­но ис­поль­зо­вать при­вод-при­став­ку. Это де­ше­в­ле, чем пол­но­стью ме­нять сте­к­ло­подъ­ем­ник, но тре­бу­ет боль­ше вре­ме­ни на ус­та­нов­ку и ме­нее на­деж­но. Ес­ли при­став­ка им­порт­ная, же­ла­тель­но, что­бы ин­ст­рук­ция бы­ла на рус­ском язы­ке.
Ком­п­лект сте­к­ло­подъ­ем­ни­ка дол­жен со­дер­жать все не­об­хо­ди­мое для ус­та­нов­ки: про­вод­ку, пе­ре­клю­ча­те­ли, кре­пеж, за­глуш­ки и т.д. Ди­с­тан­ци­он­ное уп­ра­в­ле­ние и бло­ки ком­фор­та не вхо­дят в ком­п­лект сте­к­ло­подъ­ем­ни­ков, и их при­об­ре­та­ют от­дель­но.
Мож­но ис­поль­зо­вать элек­т­ри­че­ские сте­к­ло­подъ­ем­ни­ки раз­лич­ных про­из­во­ди­те­лей, из­го­та­в­ли­ва­е­мые ими для дан­но­го ав­то­мо­би­ля. На­и­бо­лее на­деж­ны ры­чаж­ные кон­ст­рук­ции, но при вы­бо­ре ме­ж­ду ры­чаж­ным и тро­со­вым сле­ду­ет при­дер­жи­вать­ся ре­ко­мен­да­ций ав­то­за­во­да.
До на­ча­ла пе­ре­де­лок не­об­хо­ди­мо ис­пра­вить все де­фе­к­ты штат­но­го ме­ха­низ­ма — ис­клю­чить воз­мож­ные пе­ре­ко­сы и за­кли­ни­ва­ние.
Ус­та­но­вить са­мо­сто­я­тель­но сте­к­ло­подъ­ем­ник и “кно­поч­ное” уп­ра­в­ле­ние при оп­ре­де­лен­ных на­вы­ках воз­мож­но.
Ос­на­ще­ние ди­с­тан­ци­он­ным уп­ра­в­ле­ни­ем и бло­ком ком­фор­та луч­ше до­ве­рить спе­ци­а­ли­стам.

Примечания
1 — В приставках, где усилие передается вращающимся в оболочке тросом, аналогично спидометру, электродвигатель не имеет встроенного редуктора. В этом случае для снижения крутящего момента, передаваемого тросом, редуктор устанавливается не на электродвигателе, а на приводном валу механизма стеклоподъемника.
2 — Для повышения надежности вместо троса иногда применяют зубчатый ремень или цепь.
3 — Рукоятку ручного привода при этом снимают, а отверстие в обшивке двери закрывают специальной заглушкой.

Ссылка на основную публикацию
Adblock
detector
