Ваз 2114 замена топливного фильтра

Замена топливного фильтра на ВАЗ 2114

Не секрет, что для минимизации проблем с автомобилем, за ним необходим постоянный уход. Обязательно следите за износом запчастей, вовремя их меняйте, пока их поломка не привела к еще большим финансовым потерям.

Особое внимание обратите на топливную систему. Если выйдет из строя она, тогда двигатель работать не сможет.

Используемый топливный фильтр ВАЗ 2114 является ключевым элементом всей системы. Ведь его задача — отсеивать ржавчину, различного рода примеси, которые обязательно присутствуют в топлива на наших автозаправочных станциях. Фильтрующий элемент обеспечивает подачу чистого, безопасного для системы бензина.

Менять его приходится многим автовладельцам, потому поговорим про это более подробно.

Признаки засорившегося фильтрующего устройства

На фильтре стоит специальная фильтровальная бумага, ячейки которой с течением эксплуатации автомобиля забиваются. Из-за этого топливо пропускается хуже, потому начинаются проблемы с самим двигателем. Обнаружить, что фильтр забился, можно по нескольким очевидным признакам.

  • Расход топлива резко вырос;
  • Ваш автомобиль начал часто глохнуть на холостом ходу;
  • На повышенных оборотах наблюдаются провалы в работе мотора;
  • Запуск двигателя осуществляется с определенными трудностями;
  • Мотор троит, мощность заметно падает;
  • При движении машина самопроизвольно тормозит, хотя на педаль тормоза вы не нажимали;
  • При подъемах в гору машина редко дергается.

Как видите, признаков много, и они во многом отличаются друг от друга. Эти признаки не свидетельствуют на 100%, что проблема заключается именно в фильтре. Подобные явления возникают при неисправности электронного блока управления, датчиков, дроссельной заслонки, свечей, детонации и так далее.

Как проверить, что проблема именно в фильтре? Легко.

  1. К ниппелю на топливной раме форсунок подключите нанометр;
  2. Запустите двигатель;
  3. Замерьте давление;
  4. Если показатели ниже тех, что указаны в технической документации ВАЗ 2114, значит, очиститель действительно забился.

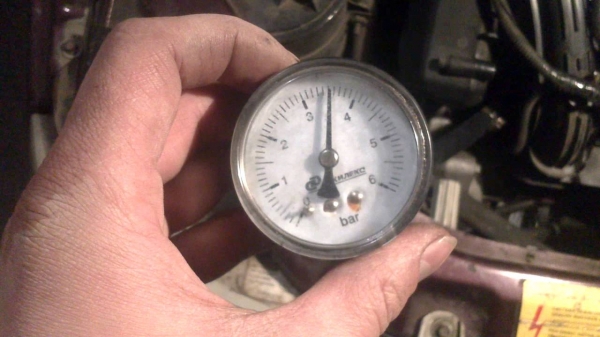

Замер давления в топлевной рампе ВАЗ 2114

Где он находится

По сути, замена топливного фильтра ВАЗ 2114 будет невозможной, если не знать, где именно располагается данный элемент.

А находится он под багажником, на его днище. Он монтируется в топливную магистраль и представлен в виде картриджа. Для осмотра потребуется яма или эстакада.

Собственно, если вы его отыскали, можно двигаться дальше.

Какой фильтр использовать

Все модели ВАЗ 2114 комплектуются двумя вариантами силовой установки — на 1,5 или 1,6 литра. Моторы бензиновые, инжекторные. Важно отметить, что инжекторные автомобили более требовательны к вопросу очистки топлива, чем карбюраторные.

Из-за этого фильтр для ВАЗ 2114 должен обладать высокой эффективностью и качеством фильтрации. Пропускная способность — минимум 5-7 микрон, а рабочее давление — 3-5 бар.

Также топливные фильтры для этого автомобиля отличаются между собой по способу крепления на бензопровод. Если у версий с 1,5-литровым силовым агрегатом крепеж шестигранный, то у модели с объемом двигатель 1,6 литра фиксация осуществляется по пружинному принципу, то есть держится защелками.

Инструменты

Чтобы выполнить работу правильно и грамотно, вам потребуется определенный набор инструментов, куда входит:

  • Новый фильтр, который соответствует силовому агрегату вашего автомобиля;
  • Уплотнительные кольца, требуемые для патрубка бензопровода;
  • Рожковые ключи. Причем определенных размеров — 19, 17 и 10;
  • Два ведра или тазика. Они нужны для сбора бензина и слива воды.

Правила безопасности

Не хотите, чтобы простая замена фильтра закончилась печальными последствиями? Тогда внимательнейшим образом ознакомьтесь с основными правилами безопасности.

  1. Помещение должно быть хорошо проветриваемым, но лучше подобную работу выполнять на улице.
  2. Отключите аккумулятор. Извлекать полностью батарею не обязательно, достаточно просто снять клеммы с аккумулятора.
  3. Не работайте возле источников огня, сильно нагреваемых поверхностей.
  4. Ни в коем случае не курите в течение всего процесса замены.
  5. Имейте всегда под рукой средство для тушения пожара. Многие автовладельцы держат специально огнетушитель, хотя подойдет простой емкость с водой или ведро песка.
  6. Защитите глаза и кожу, поскольку в процессе работы бензин может попасть на вас.
  7. В процессе работы наверняка появится множество тряпок, которыми вы вытирали подтеки бензина. Не складывайте их в общую кучу, не кидайте к инструментам. Выделите для такой ветоши отдельное место.

Сброс давления

Процедура замены фильтра должна обязательно начинаться со сброса давления в системе. Для этого:

  • Поставьте машину в режим стояночного тормоза и включите нейтральную передачу;
  • Снимите или просто отодвиньте задний ряд сидений;
  • Откройте лючок у днища под креслами;
  • Отключите питание, идущее на бензонасос;
  • Отсоедините все разъемы;
  • Заведите автомобиль и ждите, пока не отработается все закаченное топливо. На это уйдет буквально несколько минут;
  • После этого машина сама заглохнет;
  • Попробуйте несколько раз завести автомобиль. Это позволит убедиться, что все давление было стравлено.

Есть и другой метод, который подходит тем, кому не нравится предыдущий:

  • Снимите минусовую клемму с аккумуляторной батареи автомобиля;
  • В монтажном блоке ВАЗа извлеките предохранитель — F3. Он отвечает за питание насоса для бензина;
  • Отработайте оставшееся в магистрали топливо путем запуска двигателя;
  • Сбросив давление, поставьте предохранительный клапан на место.

Демонтаж старого фильтра

Следующая операция, которую вам предстоит проделать, заключается в извлечении старого очистителя.

Перед тем как поменять топливный фильтр на ваз 2114 вам полезно будет знать, что процесс демонтажа во многом отличается на двух типах двигателя.

ВАЗ 2114 с 1,5-литровым мотором

  1. Обработайте крепежи смазкой, WD40, что позволит проще их потом снять.
  2. Снимите штуцер подводящего бензопровода. Тут потребуется ключ на 19 и 17. 19-м держите фильтр, не допуская его прокручивания, а вторым ключом на 17 откручивайте штуцер.
  3. В подготовленную заранее емкость слейте остатки топлива. Будете вы использовать топливо потом или нет, решайте сами. Но если хотите залить его обратно в бак, убедитесь, что емкость для слива топлива сухая.
  4. Аналогично выполните процедуру со снятием штуцера отводящего бензопровода. Он находится на другой стороне фильтра.
  5. Слейте и оттуда остатки бензина.
  6. Аккуратным движением от основания бензопровода отсоедините трубки.
  7. Сделайте на хомуте слабину, воспользовавшись рожковым ключом на 10.
  8. Без резких движений демонтируйте фильтр. Многие, понимая доступность устройства после проведенных работ, начинают его резко дергать. Не стоит. Пусть фильтр отправится на свалку, остальные компоненты топливной системы продолжат служить вам и вашему автомобилю.

ВАЗ 2114 с двигателем 1,6

Здесь все намного проще. Нажмите на пружинные фиксаторы, расположенные на бензопроводе, и аккуратно снимите трубки. После этого извлечь фильтр не составит никаких проблем.

Устанавливаем новый элемент

Перед установкой нового фильтра рекомендуется сразу заменить уплотнительные кольца, которые располагаются на патрубках бензопровода. Если на фильтре имеются капли бензина, непременно вытрите их. Не сделав это, вы сами же спровоцируете уменьшение срока эксплуатации нового элемента.

Установка фидьтрующего элемента осуществляется в обратной последовательности его снятия. Но здесь важную роль играет направление данного элемента.

Направление фильтра

Посмотрите на корпус. На нем имеется стрелка, которая указывает направление движения топлива по системе. Если у вас версия с двигателем 1,5 литра, тогда стрелка должна направляться от правого борта к левому. Если же это ВАЗ 2114 с 1,6-литровым силовым агрегатом, фильтр тонкой очистки топлива ваз 2114 инжекторного мотора направляется слева направо.

Когда фильтр наполнится горючим, проверьте качество соединений, их герметичность. Чтобы сделать это, заведите мотор буквально на несколько секунд. Если после этого вы заметили подтеки бензина, значит, попробуйте плотнее насадить патрубки на фильтр. Как правило, других причин подтеков не бывает, кроме как брака самой запчасти.

Цена вопроса

На стоимость фильтра влияет его качества и ценовая политика производителя. Тут решайте сами — платить больше за известный бренд, либо приобрести устройство средней ценовой категории, но от неизвестной компании.

Если вы откровенно сомневаетесь в качестве товара, его приобретать настоятельно не рекомендуется.

Фильтр для ВАЗ 2114 — это не дорогое удовольствие. Средняя цена составляет от 150 до 600 рублей. Как показывает практика, вы можете отыскать отличный фильтр за 400-500 рублей. Это оптимальная цена.

Как часто его меняют

На самом деле нельзя дать однозначный ответ на вопрос «Как часто меняется топливный фильтр для автомобиля ВАЗ 2114». Согласно рекомендациям завода-изготовителя, то есть автоконцерна ВАЗ, замену следует осуществлять один раз на каждые 30 тысяч пройденных автомобилем километров.

Читать еще:  Проверка датчика положения дроссельной заслонки

Но с другой стороны, большую роль играет качество бензина, которым мы заправляем машину на местных автозаправочных станциях. Если заправляться на хороших АЗС, топливо которых действительно лучше, но дороже, менять фильрующее устройство можно каждые 30 тысяч километров. Но если это топливо со всевозможными примесями и присадками для увеличения октанового числа, тогда срок годности вашего фильтра может составить не более 10 тысяч километров. Вот почему важно осуществлять периодическую инспекцию и обращать внимание на первые признаки засорившегося топливного очистителя.

Специалисты рекомендуют даже не ждать первые признаки неисправности, поскольку двигатель может отказать в самый неподходящий момент. Фильтрующий элемент стоит немного, а процесс его замены, как вы уже поняли, вполне может быть выполнен своими руками.

Замена топливного фильтра — обязательная процедура для каждого владельца автомобиля ВАЗ 2114. Будете вы это делать сами, либо поручите специалистам со станции технического обслуживания, решать исключительно вам. Главное — не забывать вовремя проводить данную процедуру, чтобы ваш автомобиль не подвел в самый ответственный момент.

Топливный фильтр ВАЗ 2114

Для стабильной работы силового агрегата в топливной магистрали ВАЗ 2114 имеется специальный фильтр. С течением времени он постепенно забивается, теряя при этом свою первоначальную пропускную способность. Решить проблему помогает замена расходника на новый.

На ВАЗ 2114 инжектор в зависимости от объема двигателя применяется два разных вида фильтров тонкой очистки. Так авто с моторами на 8 клапанов комплектуется преимущественно расходниками 21120-1117010.

Особенностью данного фильтра является крепление топливопроводов не на защелках, а на резьбе. Оригинал имеет стоимость 200-300 рублей.

Также в продаже есть аналоги. В таблице ниже представлены наилучшие альтернативные варианты родному расходнику.

Таблица — Оптимальные аналоги топливного фильтра с гайками

БрендАртикулПримерная цена, рубль
FramG5915270-360
Бош0986450124280-460
BIG FilterGB-302190-270
НипартсJ1330502280-300
Пекар21121117010210-280

На части авто используется фильтр тонкой очистки на защелках с артикульным номером 21230-1117010. Его цена находится в пределах от 200 до 300 рублей. На ВАЗ 2114 возможна установка аналогов родного расходника. В таблице ниже представлены рекомендуемые бренды.

Таблица — Аналоги топливного фильтра тонкой очистки с клипсами

Фирма производительАртикульный номерЦена, рубль
Феби17635290-380
Mann-FilterWK512460-500
PurfluxEP155220-270
Knecht-MahleKL83200-360
DenckermannA110003330-350

На автомобилях ВАЗ 2114 в большинстве случаев используется топливный фильтр грубой очистки, артикул которого — 2112-1139200. Стоимость сеточки составляет 30-80 рублей. С расценками на аналоги можно ознакомиться ниже.

Таблица — Аналоги топливной фильтр-сеточки 2112-1139200

ФирмаНомер по каталогуПримерная цена, рубль
СтартВольтSFF011545-110
FARET2112113920090-150
WEBER2112113920065-105
Утес2112113920095-115
ЗомерKRFS2112160-200

На части машин стоит сеточка-фильтр 1118-1139200. Ее цена варьируется от 50 до 100 рублей. Посмотреть наилучшие аналоги, которые хорошо зарекомендовали себя в эксплуатации, можно в нижеприведенной таблице.

Таблица — Альтернативы топливной фильтр-сеточке 1118-1139200

Бренд производителяНомер по каталогуПримерная цена, рубль
Соатэ11181139200135-170
ZommerKRFS1118120-150
СтартВольтSFF01180-100
Фарет11181139200120-130
TSN93631170-245

Расположение топливного фильтра

Топливный фильтр тонкой очистки располагается под днищем ВАЗ 2114. Он находится в небольшой нише около бензобака.

Фильтр грубой очистки представлен сеточкой. Она входит в состав топливного стакана, который располагается внутри бензобака.

Замена топливного фильтра тонкой очистки с креплением на гайках

Для замены фильтра с резьбой на патрубках необходимо следовать инструкции, которая расположена.

  • Найти клапан на рампе в моторном отсеке.

  • Открутить колпачок.

  • Стравить давление в топливном контуре.

  • Открутить топливопроводы.

  • Послабить стяжной болт хомута.

  • Извлечь фильтр.

  • Заменить резиновые уплотнительные кольца.

  • Установить новый фильтр, учитывая направление потока бензина.

Замена топливного фильтра тонкой очистки с креплением на клипсах

Алгоритм замены фильтра на защелках представлен ниже.

  • Нажать на защелки и отсоединить трубки.

  • Проверить фиксаторы.

  • Открутить хомут.

  • Вынуть фильтр и поставить взамен него новый расходник.

  • Запустить мотор и проверить отсутствие утечек бензина.

Замена сеточки-фильтра

Для замены сеточки-фильтра следует опираться на инструкцию ниже.

  • С помощью клапана на рампе сбросить давление.

Как произвести замену топливного фильтра на ВАЗ-2114

Пользуясь техникой, приборами и многими другими вещами, необходимыми для удобства жизнедеятельности человека, важно вовремя проводить диагностику важных механизмов и запчастей и осуществлять их замену. То же касается и транспортных средств, отвечающих не только за транспортировку пассажиров, но и за их безопасность. Независимо от марки автомобиля, периодически в нем необходимо менять запчасти. Особенно это касается топливной системы, поскольку она влияет на правильную работу двигателя. О том, как произвести замену топливного фильтра на ВАЗ-2114, вам поведает данная статья.

Топливный фильтр является одной из важных запчастей топливной системы. Он очищает топливо от примесей, мусора и прочих элементов, которые могут попасть в систему, засорить ее и вывести автомобиль из строя. Никто не может назвать временные рамки, при которых необходимо осуществлять замену детали, однако производители рекомендуют менять фильтр после каждых 30 тысяч километров пробега. Учитывая качество топлива, которое сейчас используется, лучше эти рамки сократить вполовину. Следовательно, стоит выполнять замену после каждых 15 тысяч километров.

Случаются момента, когда машина сама дает понять, что следует менять топливный фильтр, начнется повышенный расход топлива и при разгоне появятся провалы.

Фильтрующими составляющими являются бумажные ячейки. Время от времени эти ячейки засоряются, и, соответственно, они приходят в негодность. Впоследствии мотор теряет мощность, и машина ухудшает свою работоспособность. Кроме того, есть еще куча показателей, свидетельствующих о необходимости замены данного топливного фильтра, а именно:

  1. Время от времени машина глохнет, находясь на холостом ходу.
  2. Автомобиль расходует большее количество топлива, чем обычно.
  3. Очень сложно запустить мотор, независимо от его температурного режима.
  4. Цилиндры двигателя постепенно или одновременно начинают отказывать в работе.
  5. Уменьшается мощность мотора.
  6. С увеличением оборотов появляются провалы.
  7. При движении вверх машину может дергать.

Системой зажигания производится запуск машины и мотора, при забитом фильтре будет отсутствовать подача воздуха и не сработают датчики. Проверить качество топливного фильтра можно следующим образом:

  • возьмите манометр измеряющий давление газа и жидкости;
  • соедините манометр с форсунками, расположенными на рампе и ниппелем;
  • запустите машину.

При правильной работе и чистом топливном фильтре манометр должен будет показать давление выше 6 атмосфер. Если он показывает меньше, то срочно меняйте запчасть.

Прежде чем его менять, важно знать, где он находится. Топливный фильтр представляет собой кубический картридж, вмонтированный в багажник, позади бензобака, около выхлопной трубы.

Очень важно знать, что на машину ВАЗ-2114 могут быть установлены два типа мотора с разным объемом – 1,5 и 1,6 л. Кроме того, для инжекторного двигателя топливо должно проходить множество стадий очистки, чтобы очищающие элементы составляли около 7 микрон, а давление колебалось в пределах от 3 до 5 бар. От объема двигателя зависит способ крепления топливного фильтра. При объеме 1,5 л крепление осуществляют шестигранным фиксатором, а при объеме 1,6 л фиксируют защелками.

На стоимость топливного фильтра, подходящего для автомобиля ВАЗ-2114, влияет ряд факторов:

  • производитель;
  • технология производства;
  • накрутка стоимости.

Средняя ценовая политика данной запчасти колеблется примерно от 200 до 600 руб.

Замена топливного фильтра на транспорте ВАЗ-2114 (инжектор 8 клапанов)

Прежде чем менять топливный фильтр, важно подготовить рабочее место и весь необходимый комплект инструментов, который должен включать в себя:

  1. Новый фильтр с соответствующими параметрами для каждого конкретного автомобиля ВАЗ-2114.
  2. Комплект уплотнительных колец для входа и выхода топливопровода.
  3. Ключ на 10, 17 и 19.
  4. Небольшую чистую емкость.

Старайтесь осуществлять замену в хорошо проветриваемом помещении, а еще лучше делать это на улице. Если топливо разольется, возникнет риск отравления небезопасными парами. Все материалы легко воспламенимы, поэтому уберите все источники огня и обязательно выключите отрицательную клемму аккумулятора машины. Наденьте закрытую одежду, чтобы избежать попадания бензина на кожу тела.

Теперь самое время рассмотреть принцип замены топливного фильтра в авто ВАЗ-2114:

  1. Первоначально сбросьте давление системы, это защитит вас от разбрызгивания. Отодвиньте заднее сиденье, откройте люк бензобака, чтобы получить возможность отключить колодку питания насоса.
  2. Заведите машину и оставьте ее в рабочем состоянии до момента, пока двигатель не заглохнет.
  3. Снова заведите машину, если она не заведется, то топлива в системе больше нет.

Для более упрощенного и надежного варианта сброса давления из системы извлеките предохранитель из блока, он отмечен как F3 и отвечает за питание бензонасоса. После демонтажа предохранителя необходимо сделать запуск двигателя, дождаться момента завершения топлива в системе. Затем верните предохранитель в исходное положение.

Демонтаж производится двумя способами:

  1. При объеме мотора 1,5 л. Все составляющие обработайте смазкой. С помощью ключа 17, а затем 19 произведите демонтаж штуцера от привода топливопровода. Плотно зафиксируйте места соединений, чтобы избежать прокрутки. В месте, куда будет стекать бензин, установите чистую пустую емкость. Затем произведите демонтаж фиксатора и слейте в другую емкость лишнее топливо. Уберите все подводящие трубки от фильтра и послабьте хомут, скрепляющий корпус при помощи ключа на 10. Произведите демонтаж старого фильтра.
  2. При объеме мотора 1,6 литра. В таком случае процедура намного упрощается. Слегка нажмите на фиксатор трубок топливопровода и выведите их с места фиксации.

Приступая к установке нового топливного фильтра на авто ВАЗ-2114, установите на патрубках уплотнительные кольца, сперва протерев их сухой без ворсовой тряпкой, убрав остатки топлива и прочей жидкости. Сборка конструкции осуществляется, так же как и разборка. Главное – обратить внимание на то, куда показывается стрелка направления бензина от магистрали. В объеме мотора она показана справа налево относительно борта машины, а в объеме 1,6 – с точностью наоборот.

Когда новый фильтр будет установлен, необходимо подсоединить провода питания топливопровода. Для этого проверните ключ зажигания и ожидайте, пока двигатель прокачает топливо. Повторите процедуру не менее 4 раз, и только потом запустите двигатель автомобиля. Это важно для того, чтобы целиком заполнить полость фильтра и вытеснить весь имеющийся внутри воздух. Далее необходимо завести двигатель и оставить в рабочем состоянии на холостом ходу. Осмотрите все места соединения фильтра, чтобы исключить подтеки. Так, если таковые имеют место, немедленно заглушите мотор и еще раз тщательно все зафиксируйте.

Замена топливного фильтра на ваз 2114

Техническое обслуживание автомобилей – обязательное условие безаварийных поездок. Завод – изготовитель указывают состав, периодичность выполнения работ. Традиционно профилактические мероприятия связывают с пробегом. Список начинается с диагностики, замены расходных материалов, износившихся деталей. Экономия на мелочах может привести к выходу из строя основных узлов, агрегатов. В статье рассматривается замена топливного фильтра на ваз 2114.

Когда необходима замена топливного фильтра на ваз 2114

Инжекторное оборудование критично к качеству бензина. Топливная система содержит фильтры грубой (встраивается вместе с погружаемым насосом), тонкой (устанавливается в разрыв топливного шланга) очистки. Производители ваз 2114 рекомендуют менять бензофильтр через 30 тысяч километров. Поправки вносят состояние дорог, качество нефтепродуктов. Периодичность проведения техосмотра может сократиться вдвое.

Засоренность фильтрующего элемента вызывает:

  • потерю мощности двигателя;
  • мотор захлебывается при увеличениях нагрузок;
  • возникают явные признаки обеднения топливной смеси;
  • авто слабо реагирует на педаль акселератора, двигается рывками.

Описанные симптомы могут быть вызваны также другими неисправностями. Если проверки блока электронного управления, зажигания, датчиков, регулировки двигателя не приносят положительного результата – пора менять бензиновый фильтр на ваз 2114.

Существует метод тестирования путем измерения давления на рампе манометром. Отклонение показаний стрелки от заводских значений косвенно подтверждает догадку. Полную уверенность принесет установка нового топливного фильтра. Сто процентную убежденность дает вскрытие – снятую деталь выдержать неделю на сквозняке, осторожно распилить ножовкой по металлу, ознакомиться с внутренним миром, появится ясность.

Замена обязательна при покупке подержанного автомобиля – неизвестна дата установки бензофильтра.

Топливный фильтр на ваз 2114 выбирается в зависимости от типа двигателя. Авто с мотором 1.6 л. комплектуется фильтрующим устройством на резьбовых соединениях. Штуцеры на зажимных защелках устанавливают на машины с объемом 1.5 л. Перед покупкой полезно заглянуть под автомашину.

Замена бензинового фильтра на ваз 2114

Фильтр тонкой очистки топлива внешне похож на цилиндрический бочонок, заполненный специальной бумагой (задерживает частицы грязи, ржавчины, мусора размером более пяти – семи микрон) закреплен на днище рядом с бензобаком под багажным отделением. По краям встроены два штуцера, подведены входной, выходной бензопроводы. Встречается описание моделей ваз 2114 с фильтрующим прибором, установленным в моторном отсеке.

Для удобства работы необходимо установить транспортное средство над смотровой канавой, на эстакаду, использовать специальный подъемник. Многолетнего опыта автомеханика не требуется. С заданием может справиться внимательный новичок.

Порядок действий по замене бензинового фильтра

Первый шаг

  1. Сбросить давление в трубопроводе.
  2. Демонтировать износившийся элемент.
  3. Установить новый фильтровальный блок, заполнить бензином, выгнать воздух.
  4. Существуют варианты выполнения первого шага.
  5. Отключить питание бензонасоса.
  • Поднять заднее сиденье. Открыть металлическую крышку технологического люка. Отсоединить разъем питания.
  • Извлечь предохранитель электрической цепи топливного насоса.

Расположение блока предохранителей указывается в альбоме. Встречаются три версии размещения:

  • на кожухе воздуховода торпеды возле рычага переключения передач под пластиковой крышкой;
  • справа со стороны пассажира люк монтажного блока (реле, предохранители);
  • под капотом у основания лобового стекла напротив водителя пластиковая коробка.

Запустить двигатель, подождать, пока заглохнет.

Выровнять давление, стравить топливо.

  • Производители ваз 2114 предусмотрели установку на топливной рампе золотника, аналогичного колесному воздушному клапану.
  • Необходимо подготовить, подложить ветошь.
  • Отсоединить минусовую клемму аккумуляторной батареи.
  • Исключить возможность искрения, открытого огня, курения.
  • Снять пластиковую защитную крышечку.
  • Используя ниппельный колпачок, медленно выкрутить золотник, плавно уменьшая давление.

Второй шаг

  1. Находясь под машиной, обратить внимание на направление стрелки фильтра (запомнить или нанести мелом на днище).
  2. Гаечное исполнение штуцеров потребует рожковые ключи на 17, 19.
  3. Для защелок достаточно помощи плоскогубцев. Последовательно, справа, слева отсоединить трубки.
  4. Ключами на 10 раскрутить болтовое соединение, разжать хомут, осторожно вытянуть вправо фильтр.

Третий шаг

  1. Установить, закрепить топливный фильтр ваз 2114 (проверить соответствие стрелке).
  2. Ввернуть обратно золотник.
  3. Подключить аккумулятор.
  4. Убрать пропитанные бензином тряпки, исключить возможность воспламенения.
  5. Повернуть ключ зажигания. Логикой функционирования блока управления предусмотрено заполнение топливной системы перед запуском, создание давления. Кратковременно срабатывает реле бензонасоса.
  6. Пропитывается новый, сухой фильтр.
  7. Выключить зажигание.
  8. Повторить процедуру с временным интервалом несколько раз.
  9. Проверить герметичность подключения патрубков.
  10. Подтянуть крепления (при необходимости).
  11. Запустить мотор.
  12. Поработать педалью газа.

Отсутствие провалов, устойчивая работа на холостых оборотах – замена фильтра бензинового на ваз 2114 выполнена удачно. Сделать пробный выезд, испытать различные режимы двигателя. Произвести необходимые регулировки.

Как правильно заменить фильтр тонкой очистки топлива на ВАЗ 2114

Топливный фильтр в автомобиле служит для очистки топлива от механических примесей и предохраняет элементы топливной системы от засорения. Засорение деталей привод перебоям в работе двигателе или к его полной остановке. В некоторых случаях в результате забивания грязью элементов системы может потребоваться ремонт, что приводит к трудовым и материальным затратам. И в любом случае доставляет немало хлопот владельцу транспортного средства.

Топливный фильтр

ТОПЛИВНЫЙ ФИЛЬТР НА МОДЕЛИ ВАЗ 2114

Топливный фильтр представляет собой фильтрующий элемент в корпусе и устанавливается непосредственно в топливную магистраль. Сам элемент может быть тонкой и грубой очистки, во многих автомобилях устанавливаются сразу два фильтрующих элемента. Два элемента обязательно присутствуют в автомобилях с дизельным мотором, так как некачественное дизельное топливо очень пагубно отражается на деталях двигателя. Да и топливный насос высокого давления не терпит грязи, и может выйти из строя.

Инжекторные бензиновые двигатели более требовательны к качеству топлива, чем карбюраторные моторы. А так как на четырнадцатой модели ВАЗ установлен двигатель внутреннего сгорания (ДВС) с топливной системой распределенного впрыска (инжектор), то и требования к качеству топлива у ДВС автомобиля высокие.

МЕСТОНАХОЖДЕНИЕ

В ВАЗовской 2114 устанавливаются два фильтра ­­– для грубой очистки предназначена сеточка, которая устанавливается на погружном бензонасосе (насос находится внутри бензобака), для тонкой очистки есть специальный фильтр в металлическом корпусе, он находится в бензиновой магистрали переднеприводного ВАЗовского автомобиля.

Чтобы узнать, где находится топливный фильтр тонкой очистки, нужно заглянуть под машину. Фильтр расположен под багажником авто сзади, между топливным баком и задней частью глушителя. Его местонахождение легко определить по топливным трубкам, подходящим к нему. Крепится топливный фильтр на ВАЗ 2114 с помощью металлического хомута, который в свою очередь соединяется с днищем автомобиля. Добраться до фильтрующего элемента нетрудно, но удобно его менять на яме или подъемнике.

Фильтр-расположен-под-багажником

РАЗНОВИДНОСТИ

Как известно, что модель ВАЗ 2114 (аналогичные ей ВАЗ 2113 и ВАЗ 2115) комплектовались ДВС объемом 1,5 и 1,6 литра. Поэтому фильтры имеют различную конструкцию по типу крепления топливных патрубков.

У машин с объемом мотора 1,5 л фильтры имеют штуцеры с резьбой, с объемом 1,6 л элементы топливной магистрали крепятся с помощью специфичных зажимов (клипсов).Детали не взаимозаменяемы между собой, и поэтому перед заменой необходимо убедиться, какой тип элемента необходимо приобретать.

Стоимость топливного фильтра зависит от производителя товара и от региона, в котором приобретается деталь. Цена может колебаться от 150 до 600 рублей. Недорогими являются фильтры фирм MANNOL, Невский, Цитрон, Экофил, ЛААЗ, АвтоВАЗ. Более дорогими (но и более качественными) считается продукция FRAM, BOSCH, FINWHALE, MANN.

ПЕРИОДИЧНОСТЬ ЗАМЕНЫ И ПРИЗНАКИ ЗАСОРЕНИЯ

Заводом-изготовителем рекомендуется замена топливного фильтра ВАЗ 2114 через 30 тыс. км пробега. Через сколько менять фактически – это другой вопрос. Качество российского бензина нередко заставляет производить замену значительно чаще. В среднем менять фильтрующий элемент рекомендуется каждые 20 тыс. км. Еще меняют фильтр при его преждевременном засорении. Что элемент в нерабочем состоянии, свидетельствуют признаки забитого топливного фильтра:

  • Машина теряет мощность и не развивает обороты, хотя на холостом ходу мотор работает стабильно;
  • ВАЗ 2114 дергается при движении, иногда и вовсе глохнет;
  • При движении на любой скорости мотор захлебывается, «чихает», возникают периодические хлопки во впускном коллекторе;
  • Машина практически не едет на подъем;
  • Автомобиль заводится и тут же глохнет;
  • И наконец, машину совсем не удается завести (бензин не поступает в двигатель).

ЗАМЕНА

Причин, почему стал нестабильно работать ДВС, много. И прежде, чем поменять топливный фильтр на ВАЗ 2114, необходимо убедиться, что дело именно в засорении элемента. В любом случае, если бензиновый фильтр забит, подача топлива будет неравномерной, и давление в топливной системе снизится. Давление проверяется манометром, который встраивается в топливопровод автомобиля.

Проверяют давление в нескольких режимах:

  • На холостом ходу;
  • На больших оборотах;
  • При пережатом патрубке «обратки»;
  • На заглушенном двигателе.

Включаем зажигание, бензонасос сразу накачивает бензин в систему, и появляется давление. Манометр должен зафиксировать цифру порядка 3 атм. Запускаем двигатель и даем ему поработать на холостых оборотах (2,5 атм.). При перегазовках стрелка манометра в исправной топливной системе может подниматься до цифры «3» и на сбросе оборотов падать до 2,5 атм. При пережатой «обратке» давление повышается до 6-7 атмосфер. При остановке мотора давление должно падать медленно, и стрелка манометра не может резко уходить на ноль. Но забитый фильтр – не единственная причина падения давления топлива в бензиновом тракте. Признаки неисправности топливного фильтра могут быть истолкованы неверно. Здесь может:

  • Обладать малой производительностью бензонасос;
  • Быть неисправным регулятор давления топлива.

Регулятор давления топлива находится на рампе

Где находится топливный фильтр на ВАЗ 2114, мы выяснили, и менять его все равно уже подошел срок. Поэтому пора приступать к замене.

ИНСТРУМЕНТЫ

Для замены фильтрующего элемента тонкой очистки потребуются следующие инструменты:

  1. Ключи на 10 и 13 для ослабления хомута;
  2. Ключи на 17 и 19 для откручивания топливопроводов (фильтр с резьбовыми штуцерами).

ПОДГОТОВКА

Устанавливаем автомобиль на яму (еще лучше, если замену проводить на подъемнике), просто на земле фильтр заменить будет очень проблематично. Подготавливаем емкость для бензина (тазик или пластмассовая канистра, разрезанная сбоку). Понадобится и ветошь, если бензин все-таки прольется. Перед началом работ желательно сбросить давление в топливной системе, так как при демонтаже топливных трубок бензином можно залить все окружающее пространство.

Сбросить давление можно двумя методами:

  1. Удалить предохранитель, отвечающий за работу бензонасоса и запустить двигатель. Насос работать не будет, и после вырабатывания бензина в топливной системе мотор сам заглохнет (после не забудьте предохранитель вернуть на место!);
  2. Под задним сиденьем снять лючок и разъединить штекер, подающий питание на бензонасос. Также запустить двигатель и дождаться, когда мотор остановится.

РАБОТЫ ПО ЗАМЕНЕ

Как заменить топливный фильтр на ВАЗ 2114:

  1. Устанавливаем емкость под фильтром (все равно бензин немного протечет, несмотря на сброс давления);
  2. Не забываем снять любую из клемм на аккумуляторе, лучше обесточить автомобиль во время проведения подобных работ;
  3. Ключами на 10 и на 13 ослабляем хомут, который удерживает жестко топливный фильтр;
  4. Ключами на 19 удерживаем фильтр от вращения, а ключом на 17 откручиваем штуцеры топливопроводов (для мотора 1,5 л). Для двигателя 1,6 л отщелкиваем клипсы и сдергиваем топливные шланги.
  5. Демонтируем старый фильтрующий элемент и устанавливаем новый. Крепим штуцеры по своим местам, затягиваем хомут. Все очень просто, работа занимает не более получаса времени.

После замены требуется проверка работоспособности новой детали. Следует запустить мотор и убедиться, что замененный фильтр не подтекает, а мотор работает устойчиво и хорошо набирает обороты.

ТЕХНИКА БЕЗОПАСНОСТИ

Бензин – легковоспламеняющееся и ядовитое вещество, поэтому при проведении работ, связанных с его протеканием, необходимо соблюдать элементарные меры безопасности:

  1. Нельзя курить и пользоваться открытым огнем во избежание возникновения пожара;
  2. Необходимо под рукой держать огнетушитель или другие средства для тушения пожара (строительный песок, воду);
  3. Стараться, чтобы бензин не попадал на кожу и слизистую полости рта;
  4. Бензиновые протеки сразу вытирать ветошью, и затем складывать ее отдельно для утилизации. После контакта с бензином ветошью пользоваться уже нельзя!

avtoexperts.ru

Данная статья одновременно актуальна для следующих моделей ВАЗ: 2108i, 2109i, 21099i, 2114i, 2115i, 2110, 2112, 2111, Kalina, Priora.На каждой из этих моделей два топливных фильтра, один — грубой очистки (сетка бензонасоса) расположен в топливном модуле. Другой фильтр — тонкой очистки, находится под машиной между бензобаком и нишей запасного колеса (корытом).

Перед заменой фильтров, в первую очередь необходимо сбросить давление в системе. Сделать это можно нескольким способами. Первый – это вытащить предохранитель бензонасоса (f1), расположенный в блоке предохранителей за центральной консолью.

Для доступа к нему нужно открутить несколько винтов крепления крышки в ногах у пассажира.

На Калине предохранитель на бензонасос находится под пластиковой крышкой в центральной консоли.

Или отсоединить колодку питания топливного насоса, предварительно открутив винты крепления лючка для доступа к бензонасосу под задним сидением.

После этого завести автомобиль, а как заглохнет покрутить немного стартером.

Более простым вариантом сброса давления будет снять защитный колпачок с торца топливной рампы и нажать на золотник. Лучше подставить какую-нибудь мелкую емкость под него, т.к. вытечет небольшое количество бензина.

Фильтр грубой очистки (сетка бензонасоса) меняется по мере необходимости, фильтр тонкой очистки каждые 30 000 пробега.

Для замены фильтра грубой очистки необходимо будет открутить топливные трубки, приходящие на насос, а затем открутить гайки крепления насоса (головка на 10) и вынуть насос из бака. Снять пластиковую колбу в нижней части насоса, а движением вниз снять сетку.

Для замены фильтра тонкой очистки, нужно будет открутить гайку крепления фильтра к кузову автомобиля, а затем отсоединить топливные трубки от фильтра.

Могут встретиться два вида крепления топливных трубок к фильтру: классический резьбовой и на защелках. Первый вариант нужно будет открутить при помощи двух ключей, одним придерживая гайку на фильтре, вторым закручивая гайку топливной трубки.

Второй вариант просто отщелкивается, нажатием на скобу.

Не стоит забывать про резиновые уплотнительные колечки на концах топливных трубок. Лучше будет купить минимум 4 шт заранее, а еще лучше вместо резиновых колец, использовать медные шайбы.

Сборка производится в обратном порядке.

Фильтр грубой очистки (сетка бензонасос) и фильтр тонкой очистки идут в зависимости от объема двигателя. Для мотора 1.5 идет фильтр грубой очистки с артикулом 2112-1139200, для 1.6 идет фильтр с артикулом 1118-1139010. Фильтр тонкой очистки для 1.5 (до 2005-2006 г.в.) идет на резьбовых соединениях, для 1.6 (после 2005 г.в.) со штуцерами под защелки, но перед заменой лучше отдельно посмотреть соединения топливных трубок на фильтр. Каталожный номер оригинального фильтра на гаечных соединениях 2112-1117010-82, а фильтра на защелках 2123-1117010-82

Ссылка на основную публикацию
Adblock
detector
