Как произвести ремонт блока абс

Audi A4 QuTurina › Бортжурнал › Ремонт электронной части блока ABS

Была проблема после покупки авто, после нагрева блока ABS загоралась лампа о неисправности в системе ABS.
Следствием загорания лампы падала стрелка спидометра, из-за чего в свою очередь и стало не возможным использование функции Cruise Control и система подсчета расхода топлива.
А самое главное — коробка передач при незнании скорости и не понятных показаний от ABS переключает на нижнюю передачу со слабым ударом при резком торможении.

Ну на пятницу я решился к снятию электронной части блока ABS.
Благо снятие обошлось без отсоединения тормозных трубок, все сделалось на месте при помощи ключей угольных звездочек размером Т20.

Открутил 6 шурупов, аккуратно вынял пластмассовую часть.

Дома уже на столе аккуратно отрезал крышку и увидел что один из проводков отвалился.

Очистил место для пайки, и проверил сразу, то это повреждение или нет.

Тестером проверил какой выход на штекерной колодке соответствует оборванному контакту (должен быть черный на 28 клемме).

До всего этого я делал диагностику, и она показала что обрыв левого переднего датчика G47, прозванивали все датчики, и линию от штекера блока до датчиков. Напряжение + и — отсутствовало на черном проводе G47, поэтому и решился на то, чтобы залезть внутрь.

Теперь у меня проблема, либо самому попытаться восстановить, но что-то как-то страшновато запороть все, либо обратиться к мастерам, но это опять же затраты, а хочется самому).

Ну как бы вот и продолжение маленькое)
Искал-искал я мастерские которые бы сделали, но никак не могу с ними словиться, то «мажуться» — типа не знаем, то я не успеваю с работой. Одному в теле-мастерскую заехал, он припаял на дорожке со стороны штекера, а к плате не смог прилепить, да и «очкуют» многие браться, ибо делая одно, можно повредить много другого.

В итоге, как выясняется, на работе у меня есть паяльная станция, и в придачу к ней — человек умеющий паять. Вот тут я обрадовался, т.к. он сказал что сделает все что в его силах)). Осталось дождаться пятницы когда будет его смена, и кто знает-кто знает…

Еще маленько продолжу…[06.10.2013]
Все-таки решил закончить это начатое дело.

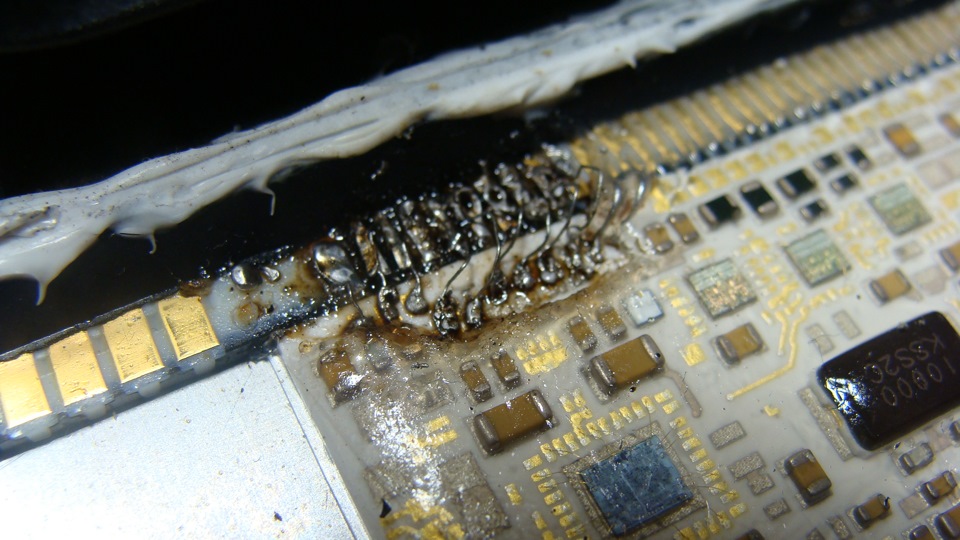

Была проблема с одной перемычкой, когда полезли с парнем про которого шла речь ранее, обнаружилось что практически в таком же состоянии 9 соседних перемычек. Не испугался, когда попробовал и стало получаться пропаять. Пусть не косметически выглядит, но все же контакт есть, припаяно крепко, не отвалится, надеюсь. Буду продолжать в том же духе.
И вот что имею на данный момент,

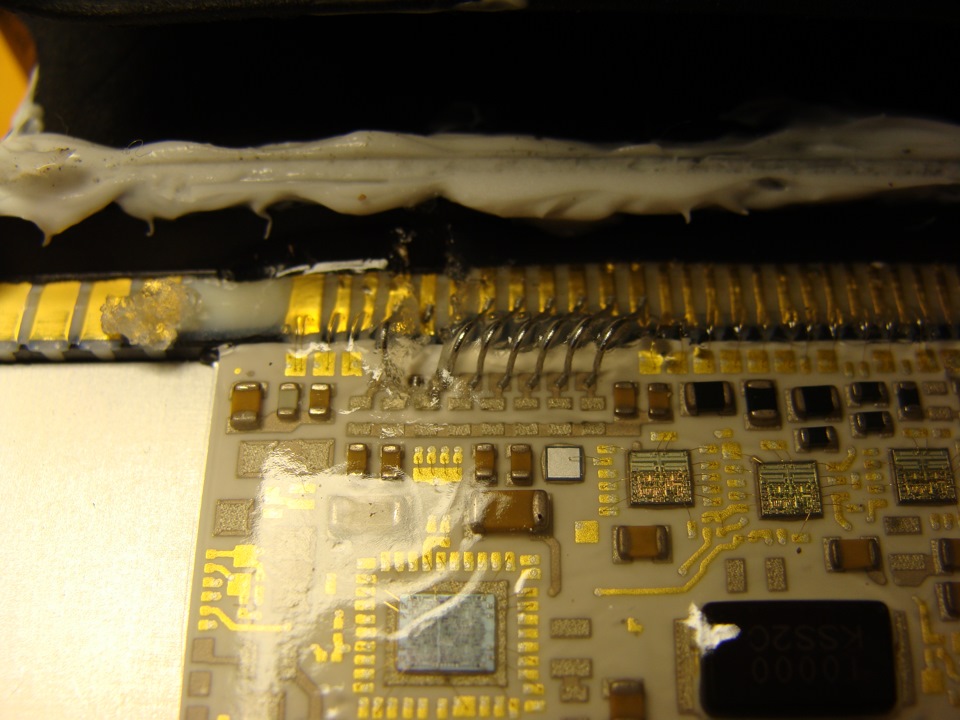

И так, все запаял

Обновлено(26.12.2013)
Появились денюшки, т.с. лишние, решил задуматься о замене блока, т.к. все мои старания по пайке не дали результата(
Вообщем сфоткал гидро-часть блока с номерком.
Номер VAG 8E0 614 517 H

Ремонт блока ABS

Большинство современных автомобилей оснащается комплексом систем, направленных на безопасность управления. Для исключения блокировки колес при резком торможении или на скользкой дороге применяется антиблокировочная система АБС (ABS). Известно, что полностью заблокированные колеса увеличивают тормозной путь автомобиля, а если заблокировано только несколько колес, то машину, скорее всего, бросит в занос.

Состав и работа антиблокировочной системы

В АБС входит несколько систем – собственно антиблокировочная, система контроля устойчивости и экстренного торможения. Весь комплекс управляется электронным блоком управления, а оконечным устройством является гидравлическая система автомобиля.

Сигналы для работы систем ABS поступают от датчика, установленного на каждом из колес и контролирующего вращение колеса в каждый из моментов движения. Исходя из скорости движения автомобиля, скорости вращения колеса, состояния дорожного покрытия или угла наклона дороги, на выходе электронного блока формируются сигналы для клапанов управления гидравлических систем.

Система АБС очень важна для безопасного вождения автомобиля, поэтому, прежде чем браться за ее ремонт своими руками, нужно тщательно все взвесить. Диагностика и ремонт блоков системы ABS в автосервисе пусть и обойдется несколько дороже, чем своими руками, но даст гарантию того, что отказы не возникнут в самое неподходящее время.

Особенно это касается тех, кто привык пользоваться АБС и рассчитывает на ее работоспособность.

Основные неисправности, методика диагностики и ремонт

Как и большинство электронных систем, АБС имеет средства первичной самодиагностики, которые работают при повороте ключа. Обычно диагностика занимает несколько секунд. Если по прошествии этого времени неисправностей систем не будет замечено, то сигнализация на приборной панели потухнет. При движении автомобиля диагностика систем ABS работает непрерывно, и при параметрах датчиков или оконечных устройств, которые не входят в зону допуска, срабатывает сигнализация неисправности. При сигнализации неисправности нужно с особой внимательностью найти удобное место для осмотра автомобиля или добраться до ближайшего автосервиса, особенно в холодную пору, когда на дорогах скользко. Иногда случается так, что неисправность можно своими руками устранить за пару десятков минут.

Чтобы выполнить ремонт блоков системы АБС своими руками, нужно сначала измерить напряжение аккумуляторной батареи. При напряжении менее 10.5 В блок управления ABS не включится, чтобы не было ошибок в работе. При нормальном напряжении придется продолжать поиски неисправностей. Основная их масса происходит из-за электропроводки датчиков. Влага, попадая в разъемы, вызывает окисление контактов, поэтому в первую очередь нужно оценить состояние контактов каждого датчика систем АБС.

Читать еще:  Преимущества кроссоверов great wall перед обычными автомобилями

Очень часто поломки систем ABS вызываются нарушением работы датчиков блока управления. Для работы датчика АБС на ступицах крепится зубчатое колесо, а сам датчик представляет собой катушку индуктивности, расположенную на расстоянии 0.2–1.5 мм от зубцов. Если все зубцы на месте, то надо измерить зазоры между ними и датчиками, при необходимости подрегулировать крепление датчиков. Грязь, скопившаяся на зубцах и поверхности, датчиков может отрицательно влиять на работу АБС.

Сами катушки проверяются при помощи омметра. Прибор должен показывать сопротивление 1–3 кОм, в зависимости от типа датчика. Главное, чтобы все они были одинаковы на одном автомобиле. Если катушка датчика ABS показывает обрыв или короткое замыкание или сильно отличается от остальных, то требуется ее замена или ремонт. Можно только посоветовать проверить место ввода соединительных проводников в прибор. Возможно, провода переломаны, и, сняв немного изоляции с датчика, можно попробовать подпаять место обрыва или замыкания. Многие приборы можно разобрать, нагрев их монтажным феном и сняв пластмассовую крышку в месте подвода проводов. Именно под этой крышкой наиболее часто случаются обрывы. В этом случае ремонт своими руками ABS не будет очень серьезным. Учитывая стоимость датчика, такая методика может иметь право на существование.

Ремонтируем управляющий блок

Если датчики в порядке, состояние проводки от них к электронному блоку не вызывает нареканий, то нужно осмотреть блок управления. Ремонт блоков управления ABS своими руками целесообразен только для тех, кто очень хорошо разбирается в электронике, умеет пользоваться паяльником и имеет навыки по ремонту электронных устройств.

Блок управления АБС, как правило, выполняется неразборным и герметично закрыт при помощи клея. Печатная плата на нем залита специальным герметиком. Если его аккуратно вскрыть, то можно посмотреть на провода, подпаянные к печатной плате блока. Очень часто они не выдерживают вибрации и отрываются. Оборванный провод нужно аккуратно выпаять и вместо него припаять другой. Для пайки нужно использовать электрический паяльник с мощностью не более 40 Вт. В качестве флюса используется канифоль или ее раствор в этиловом спирте.

Использовать паяльную кислоту для пайки черного металла запрещается, поскольку она со временем разъедает печатные дорожки и медные провода.

Для проверки катушек гидроклапанов нужно освободить их выводы от герметика и подать на них напряжение 12 В. Нормальная катушка должна работать, как электромагнит, притягивая к себе стальные предметы.

Перемотку катушек и ремонт печатной платы должен выполнять только специалист. Своими руками это сделать очень затруднительно и причем без всякой гарантии. В любом случае, после того как ремонт выполнен, нужно восстановить слой герметика. Для этого можно воспользоваться нейтральным силиконом. Обычный силикон содержит уксусную кислоту. Его использовать нельзя категорически.

Через некоторое время после ремонта печатные проводники на плате блока управления будут полностью разъедены. По большей части требуется замена блока управления.

Вместо заключения

Еще одно замечание. При замене тормозной жидкости в автомобиле ее надо сливать также и из накопителя (аккумулятора давления) АБС. Это можно сделать, нажав несколько раз на тормозную педаль при выключенном зажигании. При включенном зажигании насос в гидравлическом блоке будет стремиться восполнить потерю жидкости. Во избежание поломок электроники, во время сварочных работ на автомобиле, блок управления АБС также требуется отключить от цепей питания, выдернув разъем.

Ремонт блока клапанов ABS Teves 04

Антиблокировочная система тормозов АБС Тевес 04 / ABS Teves 04 устанавливалась на автомобили:

Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997
Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997

Volkswagen Golf 3 / Фольксваген Гольф 3 (1H1, 1H5) 1992 — 1998
Volkswagen Vento / Фольксваген Венто (1H2) 1992 — 1998
Volkswagen Golf Cabriolet 3 / Фольксваген Гольф Кабриолет 3 (1E7) 1993 — 2002

Добрый день!
Для начала о моей теперь уже бывшей проблеме.
При диагностике VAG вылезали ошибки впускных и выпускных клапанов блока АБС переднего правого и обоих задних колес, у меня стоит ABS TEVES 04. Естественно АБС не работала. Читал весь форум искал причины и созрел все-таки разобрать гидроблок АБС.

Вначале откачиваем шприцом жидкость из бачка (сколько сможем)
Далее отсоединяем от штуцера шланг обратки сцепления,
также отключаем все разъемы питания (от моторчика, от блока АБС от клапана давления)
Также откручиваем металлическую защиту справа (там два болта на 10)
После этого откручиваем крепление бачка и снимаем бачок.
Сняв бачок, начинаем откручивать все тормозные трубки от гидроблока и тормозного цилиндра. Лучше иметь накидной ключ с прорезью, так как сорвать грани очень легко.
Далее откручиваем крепление тормозного цилиндра ( два болта на 13), сверху открутить достаточно легко, а вот с нижней гайкой придется повозиться так как к ней доступ немного затруднен.
Как только открутили все, снимаем все это хозяйство.

После этого откручиваем два болта на черной крышке гидроблока и снимаем ее.
Внутри мы увидим следующее.

Для начала я прозвонил все клапана на монтажной плате на предмет работоспособности. К счастью они все работали. Далее я прозвонил контакты от фишки до платы и убедился что было 4 контакта плавающих, то есть зависящих от усилия нажатия и еще 3 контактов вообще не было.
После этого расковыряв желтый герметик я увидел 10 контактов.

В начале я пробовал их просто пропаять, да после этого контакты все появлялись, но надежды на их долгосрочную работу не было. И я решил напаять дополнительную проводку от фишки контактов к плате. Для этого я вырезал в наплыве черной крышки гидроблока уголок для более удобного доступа к контактам фишки. И к этим контактам припаял 10 проводков сечением 1,5 мм.

Читать еще:  Ремонт бамперов ваз

Далее просунул эти проводки в крышку и припаял обратные стороны проводов к контактам клапанов. Разобраться в контактах там не сложно всего 10 проводков из них два крайних самых толстых идут на массу. Далее заливаем контакты герметиком и припаиваем отрезанный уголок крышки обратно.

После всего этого собираем все в обратной последовательности.
И устанавливаем на машину.
Далее наливаем тормозную жидкость в бачок и прокачиваем тормоза.
В начале прокачиваем два штуцера около моторчика АБС там, где стоит защита.
После этого прокачиваем сцепление и далее прокачиваем все колеса.
В этом ремонте я решил сразу поменять и тормозную жидкость, поэтому прокачивал все колеса и спускал с каждого колеса грамм по 100 жидкости.

В итоге заводим Авто и видим, что лампа АБС загорелась и через 5 секунд погасла что говорит о том что АБС работает. УРА!
Еще после ремонта я опять подключал комп с VAG и стирал старые ошибки АБС, после этого они больше не появлялись.
Всем удачи.

Дополнение от Vik 1964:

Вчера отремонтировал такой же блок. Та же причина.
Только вот снимал гидроблок немного подругому.
Откручивал нижние крепления гидроблка . одно к главному цилиндру, другое к кронштейну. И еще гидроблок крепится к кронштейну штифтом в районе насоса АБС. Снизу внутренний ключ-звездочка, 5 кажется.

А что б добраться к разьему крышку не пилил, просто выковырял герметик и вытащил разьем, предварительно перерезав печатные проводники. все равно паять. После пайки залил фишку пластфикатором. Использовал ленточный жгут из разноцветных проводов.

И еще — перед тем как ломать, лучше записать какой клапан выходит на какой контакт.
Прокачивал в одиночку- методом пролива, долго правда.
Сцепление не прокачивал, не знаю, может надо, но пока работает.

Дополнение от Forsazh:

Тоже ремонтировал этот блок, однако пересмотрев Фотоотчет (за что — огромное спасибо автору) и, засунув репу под капот, попробовал решить все малой кровью, потому как очень не хотелось прокачивать всю систему тормозов. Вообщем все удалось — езжу с лета и больше глюков АБС не было.

Сделал так: аккуратно отогнул тормозные трубки,отвинтил крышку блока ( 2 винта),потом отрезал шлейф и унес крышку домой на доработку. Дальше все, как уже выше написано: выковыриваем герметик и становится видно- какой контакт разъема припаян к какому проводнику шлейфа. Можно промаркировать, а можно сфотографировать.

Далее прямо поверх шлейфа припаиваем новые проводники длиной около 15 см, маркируем, соответственно, старому шлейфу,проверяем на надежность пайки и отсутствие соплей на контактах разъема и заливаем его силиконом или из клеевого пистолета. Берем этот полуфабрикат, идем к машине

С паяльником и там припаиваем новые проводники, согласно, старому шлейфу прямо к контактам клапанов: какой -куда видно, нужен только хороший свет, плюсовая температура и паяльник, который сможет это припаять (паял 60-ваттным летом при 20 градусах прямо на открытом воздухе).

Далее подрезаем покороче концы старого шлейфа и изолируем торцы (где выходят на разрезе плоские проводники) липкой лентой, пайки клапанов можно залить тем же силиконом. Все собираем,вертаем назад, отогнутые вначале операции тормозные трубки, подключаем разъем АБС, накидываем клемму на аккумулятор, заводим и радуемся погасшей лампе. Всем удачи!

Дополнение от uuuhhh:

Вот и я сегодня отремонтировал свой ABS TEVES 04 не снимая с машины при диагностике выдавало ошибка 00276.

Мой вариант Ate TEVES 04 как на фото V.ALEX в этом отчете. Сначала отогнул трубки, открутил крышку с разъемом (шестиграник 3мм), перерезал шлейф, занес домой и достал разъем после удаления герметика, к разъему припаял 10 проводов сечением 1 мм* длиной 200 мм (кто-то писал что припаивал 1,5 мм* ? , я свои замучался закрывать крышкой, думаю там и 0,75 мм* будет достаточно) и вставляем разъем обратно в крышку, метим каждый проводок чтоб не перепутать при пайке, затем с паяльником и ножницами идем к машине и приставив крышку поочередно измеряя длину нужного по очереди провода обрезаем и зачищая припаеваем к соответствующей ноге клапана (я места пайки покрывал цапон-лаком).

Разложив провода закрываем крышку, соединяем разъемы, включаем зажигание и. радуемся лампа ABS потухла.
При чем я ремонтировал во дворе дома.
Всем спасибо за отчеты.

подсчитал сечение проводников на шлейфе: широкий (минус) = 0,4мм*, а узкий (плюс) = 0,1мм* . значет можно взять провода сечением 0,5мм* (оптимальный вариант и уложить их будет проще).

Дополнение от Peskur:

Спасибо большое всем. Нужная тема.
Изучив эту тему выбрал не снимаемую технологию, больно уж стремно тревожить столько прикепевших трубок и потом прокачать — умрешь
спасибо Forsazh, несколько рекомендаций.
1. Разъем действительно легко вынимается из крышки, после прочистки силикона. Использовал компьютерный шлейф + 1 кв.м. на общий.
2. Самое трудное — припаять к клапанам. Жуткий лак немецкий, сперва нужно залудить — можно с кислотой (у меня не было под рукой) После работы кислотными флюсами не забудьте потом всё промыть — а то быстро сест всю печать.
3. Ну и самое главное — схема соответствия контактов. Я её нарисовал — вроде уверен на 99% и выкладываю всем в помощь.

Читать еще:  Дэу нексия - электросхема

Дополнение от kalifornia:

Вот схема разъема

А то что цифры на разъеме, это не то.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Как отремонтировать блок АБС своими руками

Автопроизводители стремятся сделать свою продукцию максимально безопасной для потребителей. Для этого практически каждое транспортное средство получает набор все новых блоков электроники и другой автоматизации. Наличием ABS в конструкции автомобиля уже вряд ли можно кого-то удивить. Однако, с увеличением количества узлов в авто растет и вероятность отказов. Приходится учиться выполнять ремонт блока АБС.

Некоторые водители просто «откидывают» контакты от этого узла, но данное решение снижает уровень безопасности вождения. Особенно это важно при езде в межсезонье и по скользкой трассе.

Функционирование электроники в антиблокировочной системе

Работа ABS заключается в обеспечении прямолинейного движения машины в критических ситуациях. При резком торможении автомобиля этот узел не позволяет полностью блокировать колеса. Таким образом, не происходит занос транспортного средства. Часто эта функция выручает во время маневров по скользкой дороге.

В антиблокировочную систему входят такие компоненты:

  • несколько датчиков, расположенных на колесах;
  • электронный блок управления, отвечающий за включение/выключение отдельных элементов;
  • световой индикатор, установленный на приборную панель автопроизводителем.

Электроника также следит за исправностью всего комплекса и возникающими дефектами при эксплуатации. При их возникновении появляется световой сигнал на приборной панели, уведомляющий о проблеме. После этого понадобится делать ремонт АБС своими руками либо обращаться за помощью на станцию обслуживания. Второй вариант окажется дороже. Чаще всего там предлагают полностью заменить блок, а не возиться с выяснением точного места обрыва в цепи или неработающего элемента.

Действия при загоревшемся индикаторе ABS

Когда водитель проворачивает ключ в замке зажигания, то компьютерная система проводит диагностику работоспособности основных узлов через систему датчиков. Нормальным явлением считается то, что индикатор с надписью «ABS» после проворота ключа горит около 3 секунд. Далее он должен гаснуть в подтверждение исправности блока.

Когда затухания не происходит или лампочка загорается во время движения, то необходимо выполнить такие действия:

  1. Транспортное средство паркуем в ближайшей разрешенной зоне.
  2. С помощью мультиметра диагностируем напряжение на аккумуляторной батарее, которое не должно быть меньше 10,5 В.
  3. Проверяем визуально и с помощью отключения/подключения контактов на АКБ.
  4. Осматриваем провода от датчиков АБС на предмет целостности или обрыва.

Если простыми методами диагностики выявить неисправность не вышло, то понадобится обратиться на станцию для более точной компьютерной диагностики. Аппаратура определит код ошибки, расшифровав который выявим неисправность. Далее дефект останется лишь устранить. В этом случае есть два пути: самостоятельный или с помощью работников автостанции.

Самостоятельный ремонт датчиков

Разные причины способны привести к тому, что загорится световой индикатор. Бывают серьезные неполадки, которые нельзя игнорировать. А случается, что достаточно счистить налет грязи с сенсора, и можно считать, что ремонт датчика АБС своими руками практически выполнен. В любом случае визуальную оценку состояния датчика необходимо провести.

Для этого потребуется поддомкратить колесо. Далее раскручиваем болты и снимаем его со ступицы. После этого выворачиваем руль в противоположную сторону от диагностируемого колеса. Отвинчиваем болты, которые блокируют доступ к датчикам.

Грязный датчик АБС

Чистой ветошью очищаем датчики от налета. Желательно не использовать при этом агрессивную «химию». Можно увлажнить ветошь в слабо мыльном растворе, а затем удалить влагу сухой тряпкой. Ремонт с датчиками обычно не проводят, а если они имеют явные механические дефекты или повреждения, то необходимо такие детали заменить.

После очистки возвращаем все на места в порядке, обратном разборке. Проверяем информацию от светового индикатора на приборной панели. Если вопрос решен, то «ABS» погаснет, а если не решен, то необходимо выявлять проблемы в электроблоке.

Ремонт блока электроники

Основной проблемой, связанной с неработоспособностью электронного блока АБС является отсутствие контактов между элементами. Это может возникать от механических (встряска или резкие вибрации), химических (следствие коррозии) или электрических проблем (перегорели от повышения напряжения).

Для ремонта понадобится отключить проблемный узел и отнести его на верстак для удобного ремонта. Вскрываем аккуратно корпус с помощью строительного ножа. Обычно для герметизации части пластикового корпуса проклеены. Глубоко нож не запускаем, чтобы не повредить проводку или другие элементы.

Выявляем место обрыва или другую неисправность. С помощью импульсного паяльника перепаиваем поврежденные провода. Также для пайки подойдет паяльная станция Weller. Керамическое основание нельзя перегревать, иначе вся работа приведет к полной поломке всей платы. Останется ее только выбросить.

Собираем блок после ремонта. Затем устанавливаем его на свое место и проверяем наличие сигнала на приборной панели. Если индикатор перестал постоянно гореть, то это значит, что проблема решена.

Заключение

При появлении сигнала о неисправности ABS на приборной панели стоит поскорее проконтролировать ее состояние хотя бы визуально. Если механическая чистка датчиков не принесла положительного результата, то потребуется провести ремонт блока АБС самостоятельно или с помощью специалистов. Затягивать с ремонтом не стоит, так как эта система повышает безопасность вождения. Допускается некоторое время ездить без АБС, но делать это лучше в сухую погоду, с невысокой скоростью и на хорошей дороге.
