Замена сальника коробки передач

Volkswagen Transporter T3 › Бортжурнал › Замена сальников коробки. Установка сцепления.

После замены сальников двигателя настало время коробки.

Замена сальников коробки передач.

Сальники в коробке стояли ещё оригинальные, как и на двигателе, они не текли, но раз коробка была уже снята решил их поменять.

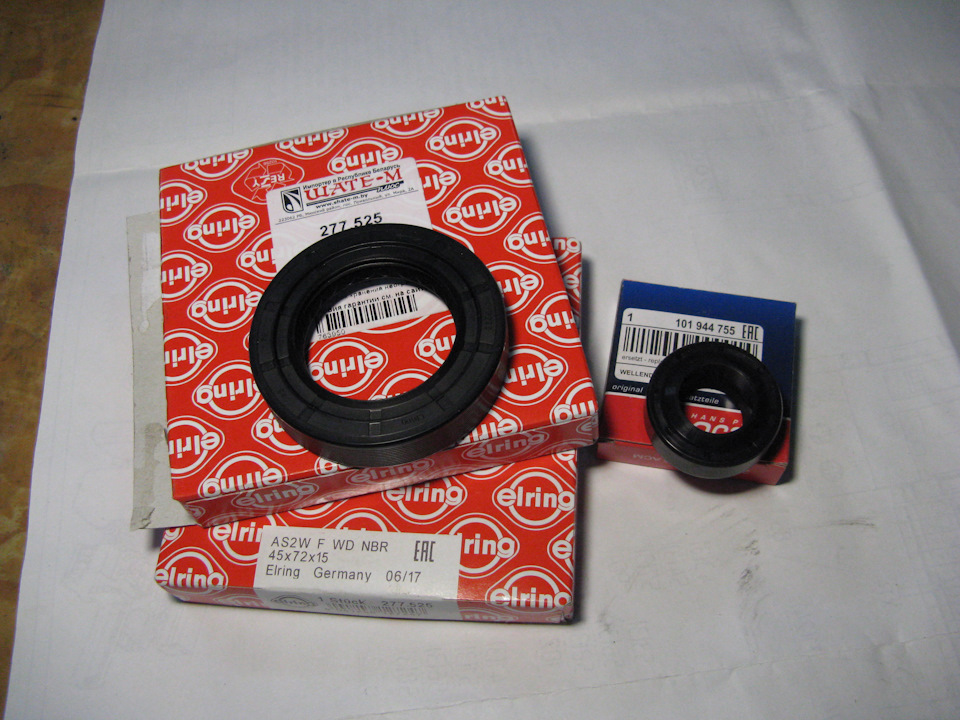

— ELRING 277.525 Сальник приводных валов 45х72х15 — цена 5р. 9коп. (

2.5$) за 1шт.
— HANS PRIES 101944-755 Сальник первичного вала 22х40х12 — цена 2р. 41коп. (

Начнём с сальника первичного вала. Для этого необходимо снять выжимной подшипник и опорную втулку этого подшипника.

Устанавливаем обратно новый сальник, замечу, что старый сальник стоял немного глубже примерно 1-2мм от края, я же глубже осадить сальник не смог, мешает первичный вал.

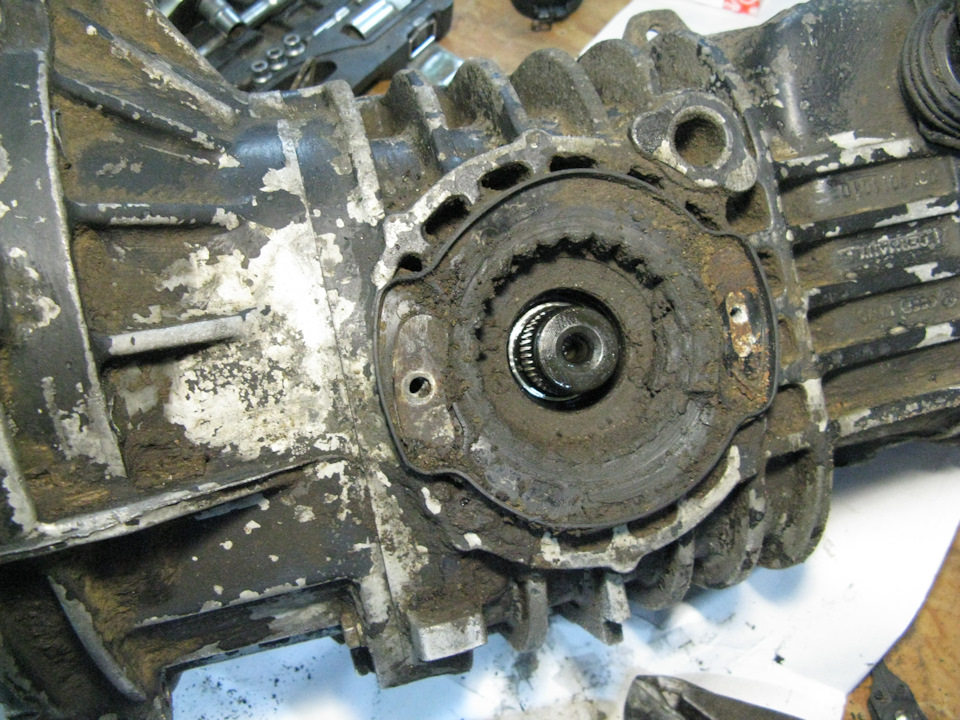

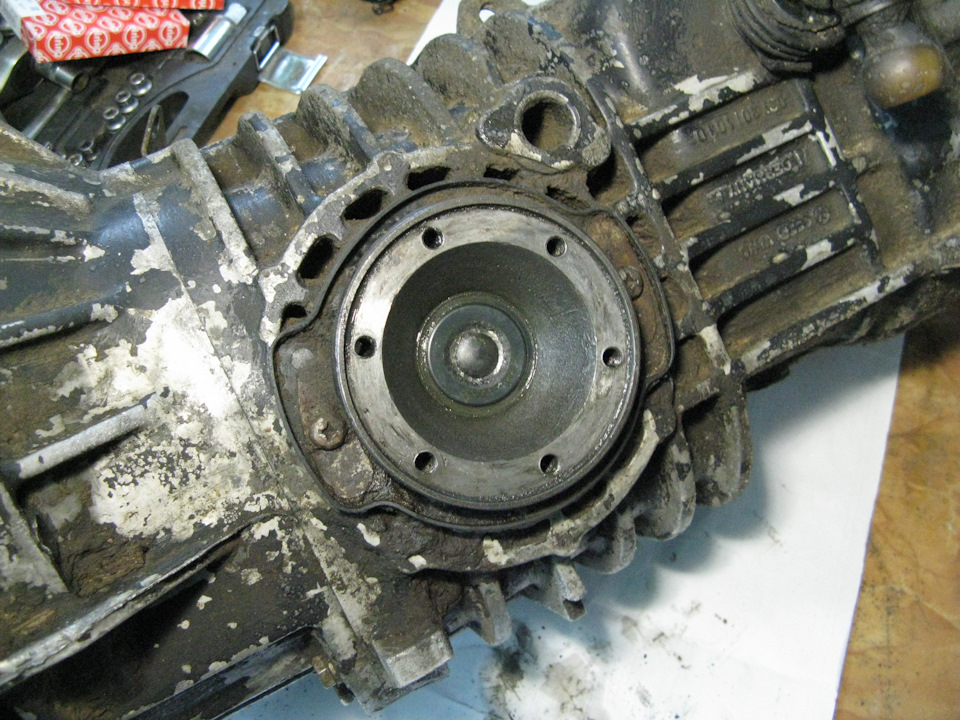

Теперь приступаем к сальникам полуосей. Очищаем фланцы полуосей и тонкой отвёрткой извлекаем резиновую заглушку.

Под заглушкой находится стопорное кольцо, снимаем его и фланец полуоси. Поле снятия фланца полуоси, откручиваем два винта и снимаем защитный кожух.

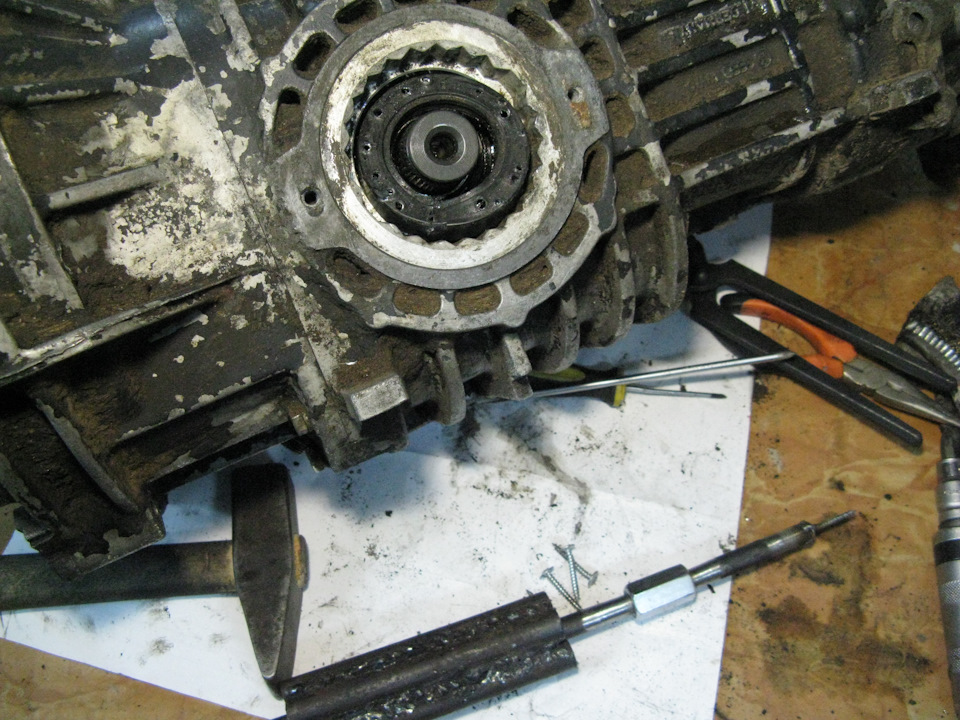

Всё теперь можно извлекать старый сальник. Скажу вам честно — долго я его мучал. Сальники сидели как вкопанные, по мануалу для снития нужен съёмник-срывка, что-то типа монтажки, но моя монтажка туда не лезла… Благо у меня есть подобие обратного молотка и саморезы 🙂 Изрядно перфорировав сальник он всё же был побеждён.

Ремонт заднего хода.
Пока коробка снята устранил ещё один недуг — хаотично включался задний ход, частенько мне бибикали на светофорах, думая, что я поеду назад, а я всего лишь искал передачи 🙂 Небольшая кнопочка в цепи решала этот недуг, отключая задний ход. Я даже обманул техосмотр, потому что при включении задней передачи задний ход мог и не загореться, а вот при включении четвёртой загорался всегда чётко и ровно, благо на техосмотре не надо ехать задним ходом.

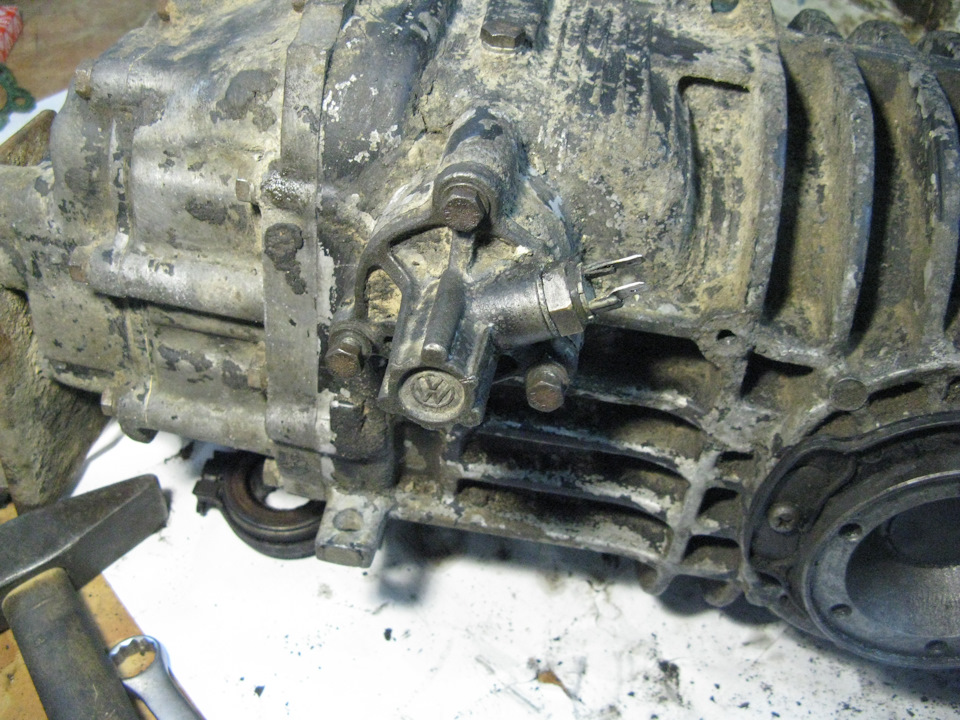

А причина всему кроется вот за этой крышкой.

Вся проблема в стаканчике, со стороны коробки передач его внутренняя часть опирается на стопорное кольцо, а вот внешняя часть на которую опирается пружина оторвалась.

При помощи сварки лечим больное место, мягко скажем варить там не удобно, но соплей навешать можно.

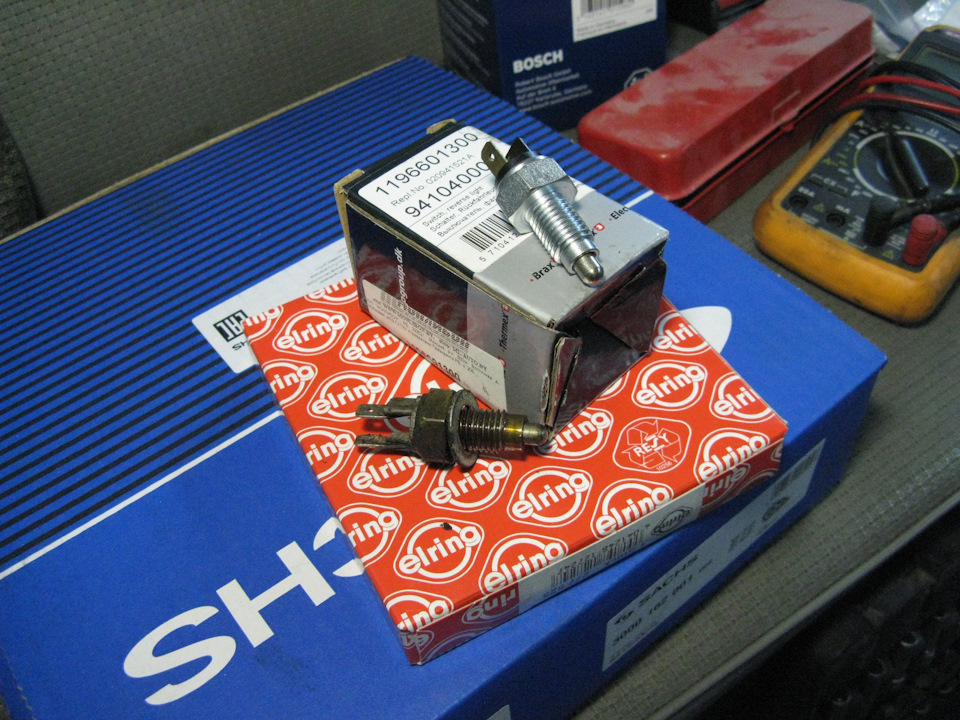

И для закрепления успеха меняем датчик включения заднего хода. Старый хоть и работал когда не надо, но не так чётко как новый.
— JP GROUP 1196601300 Выключатель света заднего хода — цена 4р. 20коп. (

Установка сцепления.
С коробкой закончили, настаёт время заменить сцепление. Тут решил не экономить, сцепление ставиться надолго и требуется максимальная надёжность, купил комплект SACHS.

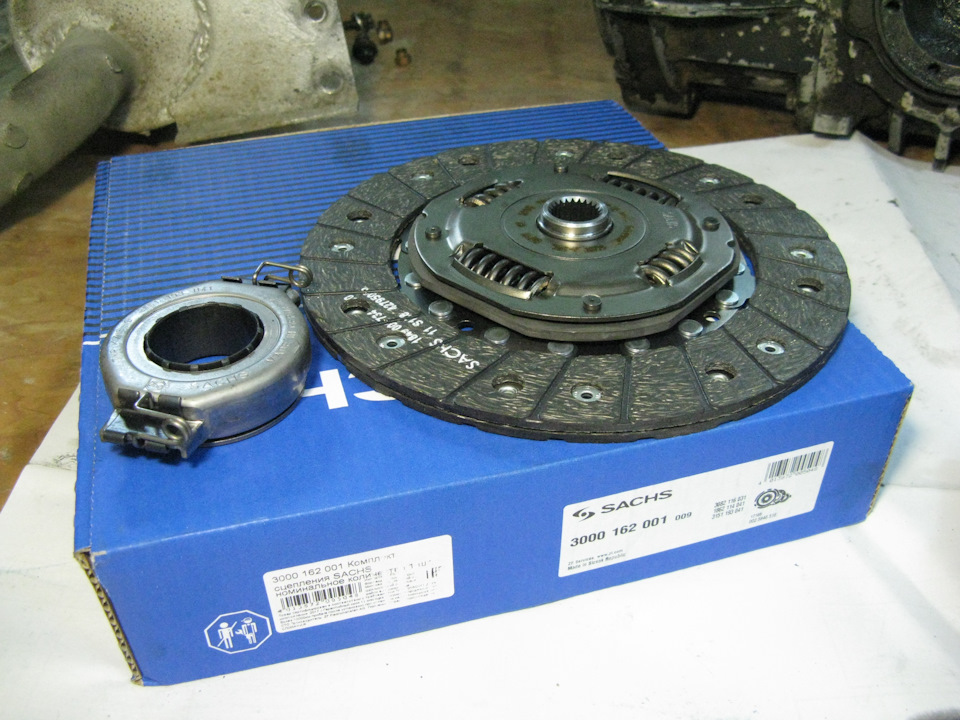

— SACHS 3000 162 001 Комплект сцепления — цена 195р. 35коп. (

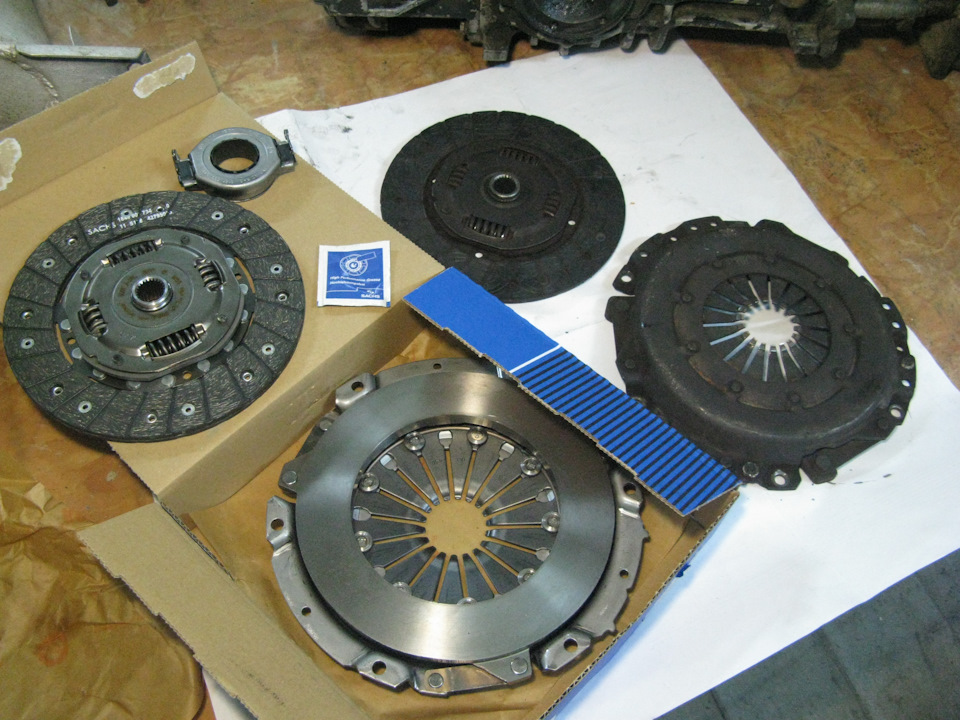

В комплекте идёт корзина, фрикционный диск, выжимной подшипник и смазка для шлицов фрикционного диска.

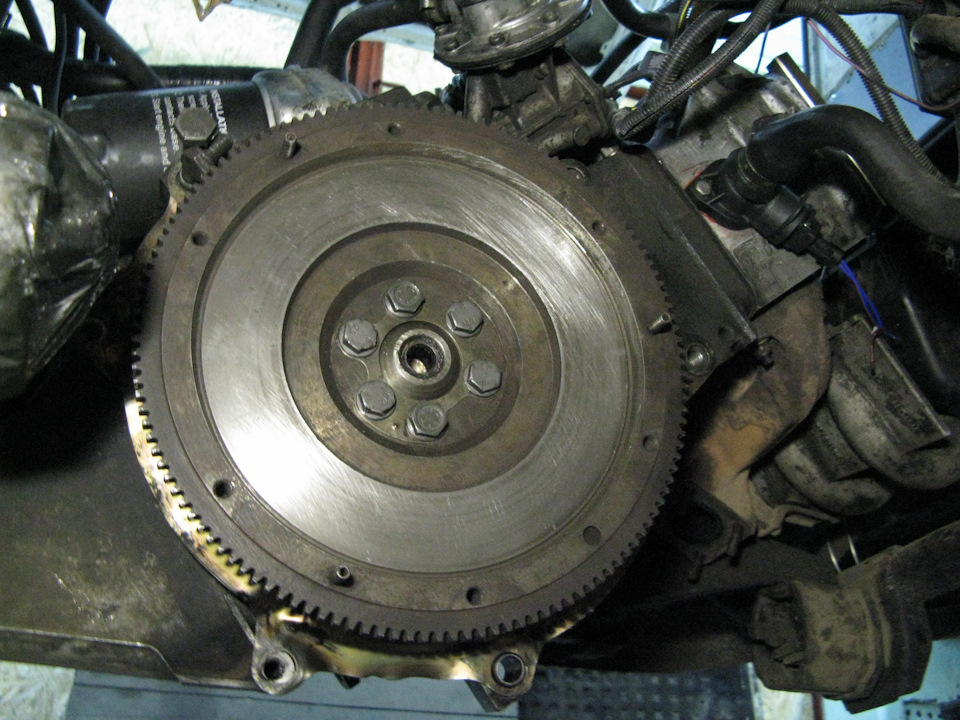

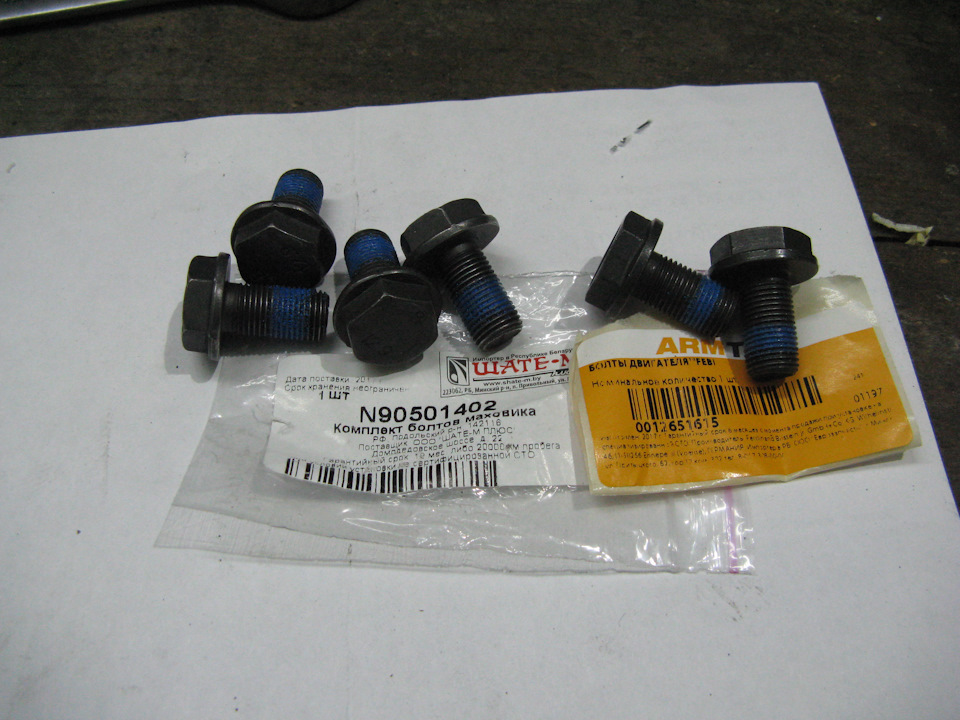

Но перед установкой сцепления необходимо закрепить маховик. Для установки маховика понадобятся новые болты, примечательно, что оригинал стоит дешевле аналогов, правда в наличии было только 4 штуки, два пришлось взять Febi, да простят меня боги балансировки.
— VAG N90501402 Болт маховика — цена 1р. 38коп. (

0,7$) за 1шт.
— FEBI 01197 Болт маховика — цена 2р. 70коп. (

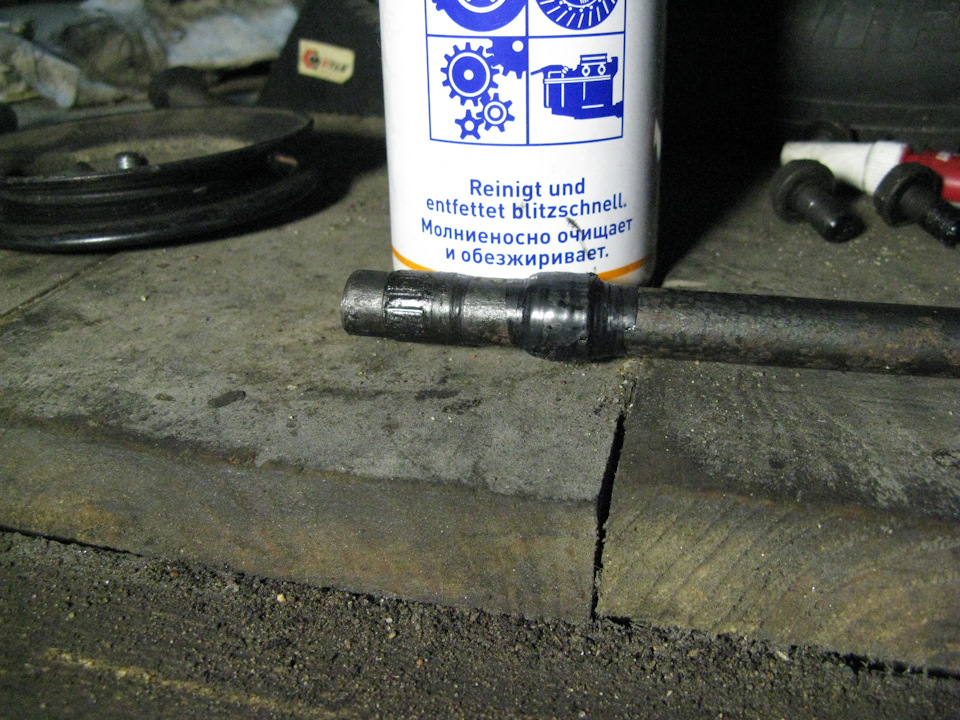

Далее необходимо смазать шлицы на первичном валу и фрикционном диске, чтобы в последствии он легко перемещался и установить новый выжимной подшипник, подшипник с пластиковой втулкой, а именно такой в комплекте SACHS, в смазке не нуждается.

Теперь устанавливаем коробку на место. Наклоняем немного назад двигатель, устанавливаем коробку на домкрат, лучше подкатной, приподнимаем её и совмещаем нижнее отверстие на коробке и блоке, вставляем в это отверстие болт, который с гайкой, затем уже выравниваем коробку относительно двигателя и толкаем её вперед. Если сцепление хорошо отцентрировано, то коробка первичным валом чётко войдет в маховик, прям «чпок».

Замена сальника на коробке передач

Даже с учетом того, что в коробке передач, в отличие от двигателя, нет высоких нагрузок и нагрева, а также масло не подается под большим давлением (за исключением гидромеханических АКПП), коробка в ряде случаев все равно может давать течь. При этом утечка масла из коробки передач является серьезной неисправностью, так как понижение уровня трансмиссионного масла приведет к ускоренному износу и/или критическим поломкам коробки передач.

Как правило, с проблемой, когда течет масло коробки передач, сталкиваются как владельцы машин с МКПП, так и с «автоматом», вариатором или роботом. Если рассматривать механическую коробку, которая сильно распространена на территории СНГ, часто утечка масла КПП возникает по причине протекания сальников коробки передач. Далее мы рассмотрим, как поменять сальник на коробке самостоятельно.

Признаки течи через сальники коробки: на что обратить внимание

Основным признаком, который указывает на проблемы, принято считать пятна трансмиссионного масла после стоянки автомобиля в течение нескольких часов. При этом важно убедиться, что течет именно КПП, так как могут быть утечки моторного масла (например, масляный фильтр не закреплен должным образом).

Идем далее. Если точно установлено, что масло вытекает из коробки, нужно прекратить эксплуатацию автомобиля, заняться диагностикой и своевременным решением проблемы. В случае игнорирования неисправности уровень масла снизится, что приведет к износу КПП и поломкам трансмиссии.

Еще добавим, чтобы избежать подобных проблем независимо от состояния КПП, следует периодически производить контроль уровня масла в коробке передач, а также оценивать его состояние и выполнять замену масла в коробке при такой необходимости.

Параллельно нужно обращать внимание на появление хруста, скрежета, шума при работе коробки. Если появились шумы и другие признаки, передачи включаются с трудом или вообще не включаются, тогда нужна диагностика коробки передач.

Замена сальников КПП: как выполняется

Итак, в качестве примера возьмем коробку передач ВАЗ 2109. Часто утеки трансмиссионного масла на данной КПП, а также и на агрегатах других отечественных и зарубежных производителей возникают по причине того, что из строя выходит сальник штока КПП, сальники ШРУС, а также сальники первичного вала. Последний случай рассматривать в рамках данной статьи не будем, так как снятие КПП без опыта и инструментов может оказаться достаточно сложной задачей.

Для устранения проблем и восстановления герметичности агрегата нужно знать, как снять сальник с коробки передач в случае его износа, после чего осуществляется замена на новый элемент. При этом сразу следует учитывать, что если течет сальник первичного вала, коробку нужно снимать, тогда как сальники ШРУС или штока коробки можно заменить без снятия КПП.

  • Давайте рассмотрим, как поменять сальник штока коробки передач. Для этого после проведения диагностики и определения, что в замене нуждается сальник штока КПП, нужно подготовить 2 шила (одно обычное и второе в виде крючка), два ключа (на «10» и на «13»), а также пластмассовую пробку, которую можно открутить с обычной бутылки.
  • Также машину нужно загнать на яму или поднять на подъемнике. Если такой возможности нет, можно найти эстакаду или же пару запасных колес, уложив на них твердые деревянные доски. Затем передними колесами нужно заехать на возвышение, подложив колеса с досками под авто. Единственное, в последнем случае придется лежать под автомобилем, что неудобно. Далее машину нужно фиксировать ручником, дополнительно установив противооткатные упоры под колеса для безопасности.

Выставив уровень смазки, можно свершать короткую пробную поездку, в рамках которой оценивается качество работы КПП. По окончании следует еще раз проверить место установки сальника на предмет утечек.

  • Теперь перейдем к тому, как поменять сальник ШРУС. Для замены сальника ШРУС сначала нужно слить масло из коробки передач. Далее от коробки нужно отсоединить приводы колес передней оси, сняв защитный колпак, а также «расконтрив» ступичную гайку. Далее ослабляются болты, которые крепят колеса, отворачивается ступичная гайка. Гайка ступицы затянута сильно (для облегчения снятия часто используют отрезок трубы в роли рычага).

Также во время откручивания гаек ступицы автомобиль должен стоять на земле. То же самое правило распространяется и на момент закручивания (протяжки болтов). Рекомендуемое усилие — 65-95 Нм. Далее машину нужно зафиксировать ручником, подставить противооткатные упоры. Затем переднюю часть нужно приподнять, снять с машины переднее колесо, выкрутить и снять гайку ступицы.

Теперь отверткой снимается упорная шайба, вытягивается шплинт, фиксирующий гайку. Далее нужно открутить гайку, которая удерживает шаровой шарнир тяги рулевого управления. Теперь при помощи специального съемника потребуется выпрессовать палец шарового шарнира, который стоит в рычаге стойки. Далее, открутив 2 болта, снимается шарнир рычага с поворотного кулака.

Затем поворотный кулак отводится влево или вправо вместе со стойкой для удобства. На данном этапе из ступицы можно извлечь хвостовик внешнего шарнира. На данном этапе монтировкой из КПП выдавливается хвостовик внутренней части ШРУС.

После того, как все работы были выполнены, можно приступать к снятию вала передних колес. Затем, при помощи плоской отвертки снимается сальник ШРУС. После снятия можно приступать к запрессовке нового сальника. Чтобы запрессовать сальник, нужна оправка с подходящим диаметром.

Сальник необходимо посадить на место до упора. При установке важно следить за тем, чтобы рабочая кромка сальника находилась в направлении КПП. После установки сальника на место, обратно устанавливаются шарниры, осуществляется дальнейшая сборка.

Что в итоге

Как видно, заменить сальники штока и сальник ШРУС вполне можно в условиях обычного гаража. При этом главной сложностью является не то, как снять сальник с коробки передач, а как добраться до места его установки (особенно в случае замены сальника ШРУС). Также при сборке важно правильно запрессовывать новые сальники в посадочное место.

Замена сальника МКПП

Сальники используются в автомобилях для уплотнения деталей и вращающихся валов для герметизации. В первую очередь уплотнители механической коробки переключения передач не допускают утечку масла из картера, а также защищают узел от грязи.

Деталь считается расходной и подлежит частой замене. Несвоевременный ремонт чреват более серьёзными поломками коробки передач.

Автосервисы в Москве, которые помогут с заменой сальника МКПП:

Станция метро: Авиамоторная

«БиДжиТехно», Москва, пр-д Энтузиастов 19

В КПП предусмотрены уплотнители:

  • Первичного вала;
  • Правого шарнира равных угловых скоростей (ШРУС);
  • Левого ШРУСа.

В зависимости от типа коробки и привода может меняться число уплотнителей.

Замена сальников МКПП в Москве

Если устройство начинает пропускать масло, он подлежит немедленной замене. Цена детали совсем небольшая, поэтому не стоит эксплуатировать неисправную деталь «до победного», рискуя другими компонентами коробки передач. Сальники не ремонтируют и не восстанавливают, если есть неисправность, единственное решение – замена сальников МКПП.

В Москве такие работы осуществляются в наших автосервисах опытными мастерами.

Процедура кажется совсем несложной, поэтому многие автолюбители берутся за неё самостоятельно. Чтобы добраться до прокладки МКПП, необходимо снимать приводные валы и внутренние элементы ШРУСа, поэтому возникают сложности с обратным монтажом деталей. А если отсоединить оба привода передних колес вместе, то обратная установка и вовсе невозможна.

Рекомендуем обратиться в автосервис для проведения необходимых работ. Согласитесь, лучше один раз немного заплатить, чем потом тратиться на дорогостоящий ремонт коробки.

Одной из причин является установка нового и замена старого ШРУСа. Это связано с тем, что повторная установка не позволит выполнять функции в полном объеме.

Причины неисправности сальника МКПП

Если на коробке передач явные признаки утечки масла, значит сальник перестал выполнять свои функции. Частые причины неисправности:

  • Естественный износ при долгом сроке службы. Сейчас производители заботятся о долговечности деталей, но рано или поздно даже самые прочные материалы приходят в негодность. Если говорить о уплотнителях, то под воздействием высоких температур и масла резина трескается и рассыхается;
  • Механические повреждения зачастую связаны с дорожно-транспортными происшествиями или некачественным ремонтом;
  • Деформация;
  • Использование неоригинальных сальников из материалов низкого качества.

Для замены старого уплотнителя на новый следует разобраться в причинах поломки. Если причины не будут найдены и исправлены, велика вероятность того, что новая деталь также быстро сломается.

Почему необходима замена?

Как уже говорилось, сальник является расходной деталью, которая выдерживает высокие нагрузки и выполняет важные функции. Даже если нет признаков неисправности прокладки, специалисты рекомендуют её заменять каждые 25 тысяч пробега.

Как и любая другая поломка, неисправность прокладки может привести к гораздо более серьезным последствиям. При утечке масла из МКПП детали остаются без смазки и подвержены загрязнению, камера не герметична. Игнорируя капельки масла под автомобилем, Вы рискуете полностью вывести из строя коробку переключения передач.

Несвоевременная замена существенно бьет по карману:

  • Из-за того, что масло течет, его необходимо постоянно доливать, то есть увеличивается расход;
  • Из-за масляного налета на всех деталях скапливается грязь и пыль, от которых трудно избавиться даже при обращении в автосервис;
  • Агрессивное воздействие масла приводит к быстрому износу деталей и механизмов, на которые оно попадает.

Нюансы замены сальника привода

При необходимости замены важно определить, какой сальник нужен: правый или левый. На первый взгляд уплотнители могут показаться одинаковыми, но они отличаются направленностью маслосгонных канавок.

Как отличить правый от левого?

  • Нумерация. Номер правого всегда заканчивается на четную цифру, а левого – на не четную;
  • Цвет. Правый сальник черный, левый – коричневый.

Стоит ли менять самостоятельно?

В интернете можно найти инструкции и видео как заменить агрегат. В теории всё кажется просто, но надо понимать, что в зависимости от модели авто процесс будет отличаться. Для качественной работы понадобиться инструменты для демонтажа и обратного сбора узла, запрессовки уплотнителя.

Если опыта в замене уплотнителя нет, то лучше доверить авто профессионалам.

Сам момент снятия старой прокладки и установка новой моет освоить и неопытный водитель, вся сложность процесса заключается в том, чтобы демонтировать узел.

Замена сальника МКПП в Москве – цена

Однозначно сказать стоимость замены сальника МКПП сложно. На стоимость влияют:

  • Какой уплотнитель: левого ШРУСа или правого, первичного вала;
  • Стоимость детали;
  • Необходимость ремонта соседних деталей и механизмов;
  • Марка авто;
  • Другое.

Для уточнения стоимости замены сальника МКПП в Москве свяжитесь с нашими менеджерами или оставьте заявку онлайн.

Причины неисправности сальника МКПП и его замена

На вопрос о том, сколько точно стоят представленные работы, нельзя дать однозначного ответа, цена формируется из многих факторов, в том числе в зависимости от того, какой именно тип сальника нужно заменить (первичного вала, правого или левого ШРУСа). Качественный ремонт МКПП обычно не занимает больше суток (если менять сальник первичного вала) или вовсе может занять 4-5 часов.

  • Где находится сальник КПП?
  • Процесс замены сальника коробки передач
  • Важные нюансы при замене сальника КПП

Где находится сальник КПП?

Сальник коробки передач расположен в кожухе сцепления со стороны внутренней части коробки, и поэтому его замена возможна лишь после отсоединения кожуха. Для выполнения работы по замене сальника потребуется смотровая яма или эстакада.Перед началом работы под колеса автомобиля, стоящего на яме или эстакаде, ставятся надежные упоры, чтобы предотвратить его случайное движение.

Материалы для замены сальника КПП

— изогнутая шлицевая отвертка или что-то, похожее на вязальный крючок.

— пластиковая труба из-под воды.

Для такого ремонта вам понадобится смотровая яма или эстакада.Важно! Когда вы идете в яму, не забудьте обездвижить автомобиль с помощью стояночного тормоза и клиньев.

Процесс замены сальника коробки передач

Если сальник пришел в негодность, то он не подлежит восстановлению или ремонту, сразу требуется его замена на новую деталь. Наиболее частыми причинами того, что сальник перестает правильно выполнять свои функции, являются:

— износ от продолжительного срока эксплуатации;

— механическое повреждение от удара;

В перечисленных ситуациях единственным правильным решением является замена сальника КПП. От качества проведенной работы во многом будет зависеть, как долго проработает от дефектов сама коробка передач. Данные работы часто проводятся вкупе с заменой ШРУСа. Первоначальным этапом работ является диагностирование состояния КПП, обычно (в данном случае все зависит от марки авто) ее ремонт становится необходим после 70 тыс. км пробега. От своевременного обращения к специалистам во многом будет зависеть стоимость работ и скорость устранения неполадки.

Перед ремонтом КПП осуществляется снятие приводных валов и демонтаж внутренних элементов ШРУСа. Это необходимая процедура для того, чтобы получить прямой доступ к сальнику. Перед тем как установить новый элемент, он обязательно обрабатывается при помощи консистентной смазки. На свое место сальник монтируется под воздействием специального инструмента – оправки.

1. Поставьте машину на подъёмник.

2. Отсоедините провод от клеммы.

3. Снимите маховик.

4. Демонтируйте задний щиток картера сцепления, который направлен на втулки.

5. Открутите болты (8 штук).

6. Снимите держатель с детали.

7. Теперь нужно его выбить из коробки передач, для этого воспользуйтесь шурупом имолотком.

8. Теперь берём новый элемент и вжимаем его в держатель. Наружный диаметр —99(±0,5) мм.

9. Рабочая кромка должна быть внутри, если что, переверните.

10. Прокладка, которая порвалась, должна быть удалена. Она будет держаться благодарясмазке на держателе.

11. Кромку смажьте моторным маслом.

12. Фланец коленчатого вала также смажьте моторным маслом.

13. Рабочую кромку заправьте на фланец.

14. Закрутите болты.

15. Вставьте обратно картер и втулки.

16. Поставьте на место маховик и сцепление.

Готово, замена сальника коробки передач успешно осуществилась. Пусть ваш автомобиль ездит долго и не протекает. У хорошего владельца автомобиль всегда в прекрасном состоянии. Так что всё зависит только от вас! Следите и проверяйте, вовремя отвозите на диагностику в случае необходимости. И старайтесь не тратить большие деньги на сервисные центры попусту, но и не пытайтесь сделать всё своими силами, если не разбираетесь в данной области.

Важные нюансы при замене сальника КПП

1. Для замены сальников внутренних шарниров привода передних колес слейте маслоиз коробки передач.

2. Сальники внутренних шарниров привода передних колес можно заменить, неснимая коробку передач с автомобиля.

3. Не отсоединяйте одновременно оба привода передних колес, так как полуосевыешестерни сместятся внутри коробки дифференциала, и обратная установка приводов станет невозможной.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Два способа замены сальника КПП на ВАЗ-2110

Менять сальник проще на снятой коробке передач.

Замена элемента, который пришёл в негодность, может производиться двумя способами.

  1. Первый из них очень трудоёмкий, так как нужно будет снимать КПП. Зато замена сальника пройдёт намного легче.
  2. Второй способ кажется менее затратный по времени и силам, но на практики осуществить данную процедуру очень непросто. Только опытные автомобилисты, которым неоднократно приходилось ремонтировать свои автомобили, могут заменить сальник прямо на автомобиле, не снимая коробки передач.

Диагностика неисправностей

Опытные автовладельцы знают визуальные причины, по которым можно определить выход из строя сальника кулисы. Естественно, что по таким причинам нельзя точно определить причину течи, но это даёт сигнал провести диагностику, при которой можно точно выявить причину течи масла.

Самый главный признак – это масляные пятна под автомобилем, особенно в районе коробки передач.

Замасленный резиновый чехол говорит об неисправности сальника кулисы.

Но не всегда эти пятна указывают на выход из строя сальника. Бывает так, что это связано с масляным фильтром, который иногда плохо закручивается. В любом случае, водитель обязан следить за любыми подтёками масла в районе КПП. Для этого нужно следить за уровнем масла. Только так можно спасти коробку от поломки, которая непременно произойдёт, если она будет работать с минимальным количеством масла.

Другой способ, который говорит о выработке сальника – это характерный хруст, который слышен при переключении передач. Но этот хруст способен диагностировать только опытный владелец ВАЗ-2110. В любом случае, если вы услышали непривычные звуки при переключении на передачу, лучше провести диагностику КПП.

Комплект инструментов, необходимых для замены

Минимальный комплект инструментов для замены сальника без снятия коробки передач.

Для того чтобы замена детали прошла без проблем, нужно заранее подготовить место и необходимый комплект инструментов. Вам понадобится:

  1. Комплект ключей и головок, причём на 13 нужно два ключа и обязательно должен быть ключ на 10. Так же обязательно должна быть торцевая головка на 22.
  2. Зубило или отвёртка понадобится для выбивания сальника.
  3. Молоток небольшого размера, чтобы можно было подлезть.
  4. Герметик силиконовый.
  5. Шило и крючок.

Дополнительные приспособления

Обычный саморез позволит обойтись без специального съемника.

Для тех, кто решил заменить сальник коробки не снимая её с автомобиля, понадобятся дополнительные приспособления:

  1. Несколько длинных саморезов.
  2. Кусок трубы, для запрессовки нового сальника.

Нужно отметить, что процесс замены без снятия КПП значительно сложнее. К тому же есть возможность повредить заменяемую деталь при запрессовке.

Причины неисправности сальника МКПП

Если на коробке передач явные признаки утечки масла, значит сальник перестал выполнять свои функции. Частые причины неисправности:

  • Естественный износ при долгом сроке службы. Сейчас производители заботятся о долговечности деталей, но рано или поздно даже самые прочные материалы приходят в негодность. Если говорить о уплотнителях, то под воздействием высоких температур и масла резина трескается и рассыхается;
  • Механические повреждения зачастую связаны с дорожно-транспортными происшествиями или некачественным ремонтом;
  • Деформация;
  • Использование неоригинальных сальников из материалов низкого качества.

Для замены старого уплотнителя на новый следует разобраться в причинах поломки. Если причины не будут найдены и исправлены, велика вероятность того, что новая деталь также быстро сломается.

Процесс подробно (алгоритм)

Работы по замене рекомендуется выполнять на яме. В этом случае нужно обязательно позаботиться о безопасности. Автомобиль обязательно фиксируется с помощью ручника и противооткатных упоров, которые должны быть установлены с двух сторон от задних колёс.

Подготовив рабочее место и комплект инструментов, можно приступать к работе. Для замены сальника кулисы КПП нужно провести следующие действия:

    Чаще всего, кулиса ВАЗ-2110 закрывается резиновым пыльником. Если это деталь вся в масле – это сразу указывает на то, что сальник действительно выработан. Пыльник нужно отогнуть. Для этого его нужно просто потянуть за широкую часть.

Течь масла из-под «рюмки» – однозначно надо менять сальник кулисы.

  • После этой процедуры можно будет увидеть карданчик.
  • Теперь его нужно отсоединить. В противном случае, доступ к манжете получить не удастся. Кардан отсоединяется от рычага и штока, с помощью ключа на 13.

    Перед ослаблением хомута нужно поставить метку, чтобы потом не регулировать кулису.

  • Гайку нужно полностью открутить. Это ослабит соединение между карданчиком и рычагом. Сначала извлекается рычаг.
  • Теперь нужно отсоединить кардан от кулисы. Для этого необходимо переключиться на первую или третью передачу. После отсоединения, деталь снимается.
  • Теперь снимается пыльник.
  • Только после этих процедур откроется доступ к самому сальнику. Деталь будет находиться в углублении. Именно оттуда его и нужно извлечь.

    Сальник находится в глубине втулки.

    Извлечь сальник кулисы без специальных инструментов очень сложно, поэтому придётся использовать различные крючки. Как вариант, можно просто вкрутить в старый сальник саморез, используя его, как штопор.

    Закручиваем в сальник саморез.

    Вытаскиваем сальник пассатижами.

  • После того, как старая деталь будет извлечена, нужно подготовить посадочное место для замены. Оно очищается от грязи и ржавчины.
  • Только после этого нужно запрессовать новую деталь в шток. Эта процедура довольно сложная, так как при этом не должно быть перекосов. Многие водители используют при запрессовке различные самодельные приспособления. При работе очень важно не повредить новую деталь, иначе всё придётся переделывать.

    После того, как запчасть окажется на своём месте, проводится сборка в строго обратной последовательности.

    Замена сальников КПП ваз 2109, ваз 2114 и ваз 2110

    Здравствуйте, читатель блога RtiIvaz.ru. Сегодня мы будем изучать, как производится замена сальников коробки передач на ВАЗ 2109, ВАЗ 2114 и ВАЗ 2110. Замена сальников КПП ваз 2109, ваз 2114 и ваз 2110 и на других моделях Лады производится в том случае, когда обнаруживаются потеки масла. Обычно потеки бывают в местах их установки и признаком является уменьшение уровня масла в коробке передач.

    Иногда потеки масла появляются в месте соединения кпп и двигателя. В этом случае, надо прикоснуться пальцем к потеку и по запаху можно определить, откуда течет масло. Из двигателя или из кпп. Масло из кпп имеет свой специфический запах, который отличается от моторного масла.

    Перед заменой сальников кпп, надо слить масло из коробки. Для этого нам потребуется емкость, под сливаемое масло и два ключа на 17 и на 13. В первую очередь надо проверить сапун кпп, который предназначен для вентиляции коробки передач. А при отсутствии таковой, в картере получается избыточное давление и от этого масло может выдавливаться через манжеты.

    Сальники кпп на автомобили ваз 2109, 2110, 2112, 2114 обычно продаются в комплекте из 4-х штук:

    1. Сальник первичного вала.
    2. Сальники приводов, их два, левый и правый, отличия мы рассмотрим позже.
    3. Сальник штока выбора передач.

    ЗАМЕНА САЛЬНИКА ПЕРВИЧНОГО ВАЛА

    Для замены сальников коробки передач, особенно первичного вала, кпп надо снять с двигателя. Сняв коробку передач, внимательно осматриваем места установки манжет. И в первую очередь надо демонтировать выжимной подшипник и снять его направляющую. Под ней вы обнаружите сальник первичного вала.

    Для снятия сальников нам потребуется плоская отвертка. Поддев ею с внутренней стороны можно извлечь манжету из своего посадочного места. Сальник первичного вала имеет размеры 25х45х9. Номер по каталогу 2110-2301043Р. Устанавливать его лучше на герметик. Наружную обойму сальника надо сначала обезжирить, а потом нанести тонким слоем герметик.

    При установке надо следить за тем, чтобы внутренняя обойма сальника не вывернулась наружу и пружина манжеты не выскочила со своего места. Устанавливаем на свое место и аккуратно, используя трубу, слегка постукивая, забиваем манжету на свое место. При этом надо следить, чтобы плоскость сальника первичного вала лежала, ровно по отношению к своему посадочному месту.

    Затем устанавливаем на место направляющую выжимного подшипника. Она крепится тремя болтами, которые следует равномерно затягивать, чтобы без перекосов встала на свое место.

    Далее сразу устанавливаем выжимной подшипник. При его установке надо сразу надеть проволочные пружинки, которые накладываются на лапки выжимного подшипника и фиксируют его на своем месте.

    Теперь дошла очередь до сальников привода. Этих сальников два, левый — красный и правый — черный. Отличаются они еще и направлением вращения. Это направление показано стрелками на корпусе сальников. Стрелки эти расположены на внутренней стороне сальников, на правом сальнике стрелка показывает влево, а на левом сальнике стрелка показывает вправо. Это так же можно определить по маслосгонным насечкам, нанесенным на внутреннюю часть манжеты.

    Они действуют так, что отражают масло от манжеты. Нанесены они под противоположными углами, в направлении вращения вала. Обычно завод изготовитель маркирует тремя способами:

    1. Каталожные номера. Номер правого сальника оканчивается на четное число 2110-2301034Р, а номер левого на нечетное 2110-2301035Р.
    2. Стрелками, на правом левая стрелка, на левом правая.
    3. Цветом. Левый – красный. Правый – черный.

    ЗАМЕНА САЛЬНИКОВ ПРИВОДА

    Видео с Ютуб канала: Ремонт Двигателя и интересное!

    Сальники левые и правые приводов тоже извлекаются с помощью отвертки или монтажки. На правом «черном» сальнике (см. видео) нет вала, поэтому тут можно вставить внутрь монтажку и легким ударом извлечь его. Так же тряпочкой тщательно очищаем посадочное место.

    Затем обезжирив наружный диаметр, наносим герметик. После этого устанавливаем на место манжету, и следя за тем, чтобы он ровно, без перекоса сел на свое посадочное место. Постукивая плоским предметом, забиваем его, до тех пор, пока его наружная плоскость не установится вровень с корпусом.

    Затем надо в отверстие вставить круглый брусок, подходящего диаметра, это нужно, чтобы зафиксировать сателлиты, чтобы они не сместились со своих мест. Можно так же использовать ветку от дерева, подходящего диаметра, отпилив прямой кусок соответствующей длинны, либо вал от старого шруса.

    Далее ставим коробку переключения передач вертикально на кожух сцепления.

    Вставляем между корпусом кпп и шрусом, плоскую монтажку, или можно использовать гвоздодер и, стукнув по нему, извлекаем шрус из кпп. Далее, при помощи мощной отвертки или плоской монтажки извлекаем сальник «красный» привода из корпуса.

    Новый сальник привода тоже надо проверить на направление вращения. Стрелка на внутренней стороне должна показывать вправо. Аккуратно устанавливаем на свое место новый сальник привода, следя за тем, чтобы его плоскость была вровень с краем посадочного места.

    ЗАМЕНА САЛЬНИКА ШТОКА ВЫБОРА ПЕРЕДАЧ

    Пришла очередь для замены сальника штока выбора передач, который находится под пыльником. Номер по каталогу 2108-1703042-01Р. Здесь сначала надо снять крестовину с вала. Для этого надо резиновый пыльник «рюмку» сдвинуть в сторону картера кпп, открыв доступ к болту крепления крестовины.

    Болт не надо полностью откручивать. Достаточно просто ослабить его и крестовина снимется с вала. Снимаем резиновый пыльник, и нам откроется доступ к сальнику штока выбора. Его снимаем, так же как и остальные, поддев отверткой.

    Новый сальник, как и предыдущие покрыв герметиком, забиваем с помощью трубы на место. Здесь можно использовать свечной ключ, он подходит по диаметру. Ставим на место резиновый пыльник, а затем крестовину и на этом округляемся!

    Закончилась работа по замене сальников коробки переключения передач на ВАЗ 2109. На этом я заканчиваю статью и желаю Вам, дорогой читатель успехов в эксплуатации автомобиля!

    Видео Ютуб канала Albert Auhadullin

    Замена сальника гидротрансформатора АКПП своими руками

    Текущий сальник гидротрансформатора АКПП – это страшный сон автовладельца. Тем более вы можете и не подозревать о том, что он подтекает, пока не увидите следы на асфальте после долгой стоянки авто. Хорошо, если он дал сильную течь тогда вы смоете обратиться в сервис-центр сразу. А, если будет просто подтекать, то масляное голодание в коробке приведет к быстрому износу трущихся деталей.

    Но прежде, чем поговорим о ремонте «бублика», давайте посмотрим, как он устроен.

    Устройство гидротрансформатора АКПП

    Гидравлические автоматы, вариаторы оснащены гидротрансформатором, который выполняет роль сцепления коробки передач. В народе его называют «бублик», а гидротрансформатор – это сокращенное слово от «гидродинамический трансформатор».

    Название детали говорит само за себя о ее функциях. С помощью накачивания масла, он создает крутящий момент, который потом передает на колеса автомашины. Чтобы понять, как он это делает, давайте рассмотрим его устройство.

    «Бублик» АКПП состоит из :

    • насосное лопастное колесо, которое жестко связано с корпусом ГДТ;
    • турбина, которая соединена с ведомым валом;
    • реакторное колесо, которое закреплено на муфте свободного хода. Поэтому вращается только в ту сторону, в которую крутится турбина.

    А вот как работает гидротрансформатор:

    1. Насосное колесо разгоняет трансмиссионную жидкость АКПП.
    2. Масло попадает на турбину, а она передает жидкость на реакторное колесо.
    3. ГДТ производит крутящий момент от ведущего вала к ведомому посредством гидравлического давления смазывающего средства.

    Сальник гидротрансформатора находится на втулке насосного колеса. Благодаря ему, внутри ГДТ удерживается соответствующее давление для преобразования крутящего момента.

    Внимание! Как только высыхает сальник, втулка не может нормального функционировать и разбивается. Разбитая деталь более не создает оптимального давления и не подает масла на фрикционы и другие трущиеся детали.

    Напишите в комментариях, меняли ли вы сальник самостоятельно? Или отдавали в сервис-центр?

    Сальник ГДТ АКПП

    Сальник гидротрансформатора в автоматической коробке – самое уязвимое место. Он страдает от перегревов, грязного масла, недостатка смазывающей жидкости. Как правило он может высыхать и трескаться, тогда большая часть трансмиссионной жидкости уходит просто в никуда.

    Он предотвращает потерю смазывающего средства из АКПП. Защищает коробку от грязи и пыли, которая может попасть внутрь автомата.

    Узнать о проблемах с сальником вам не удастся даже с помощью компьютерного оборудования. Только разрезать гидротрансформатор, лезть внутрь и смотреть, что произошло.

    Опытные механики говорят, что сальники занимают второе место скорости изнашивания. На первом месте стоят фрикционы. Но как раз-таки из-за разрушения фрикционных прокладок и дисков и появляются проблемы у сальников гидротрансформатора АКПП.

    Внимание! Разбор гидротрансформатора – дело сложное и требует опытных рук и специального оборудования.

    Напишите в комментариях, в каких случаях у вас подтекал сальник и когда вы об этой проблеме узнавали?

    Почему течет сальник ГДТ АКПП

    Сальник гидротрансформатора АКПП дает течь из-за износа фрикционных накладок. Уже упомянул об этом раньше. Так вот объясню более последовательно.

    Проблема, которая приводит к высыханию сальника, начинается издалека и нарастает, как лавинный ком:

    1. Изнашивается фрикционная прокладка. На проблемы с легкими толками или трудностями переключения со второй на третью скорости почти никто никогда не обращает внимание.
    2. Отслоившийся высохший клей и остатки бумажных частей фрикциона путешествуют по системе вместе с маслом, наслаиваясь на фетровую мембрану фильтра, оставаясь в клапанах гидроблока.
    3. Падает общее давление масла в АКПП. Автомат машины может вибрировать во время простоя на светофорах или в пробках.
    4. АКПП перегревается. Это сказывается на работе втулки и сальника. Он трескается от высоких температур. Дает течь.
    5. Горячая грязная трансмиссионная жидкость проделывает отверстие между втулкой и сальником. Вначале это маленькая дырочка. Затем она разрастается. Масло убывает и давление падает еще сильней.

    Теперь, если вовремя не обратить внимание на потеки масла, то можно потерять гидротрансформатор. А ремонт ГДТ на таких автомобилях, как Ауди А6 С5, Мерседес Бенц будет стоить 3 500 рублей. Это стартовая цена. Сам бублик, если запустить болезнь, обойдется в 60 000 рублей для вышеперечисленных машин.

    Признаки неисправности гидротрансформатора

    Первым признаком неисправности гидротрансформатора я считаю течь сальника. Если вы заметили, что машина оставляет масляные следы, то у АКПП явно наблюдаются перегревы. А при полном разборе коробки на СТО мы найдем еще и сгоревшие фрикционы.

    Если же вы не заметите утечки масла, то после проезженных 1 000 километров, можно будет услышать посторонние звуки и вибрацию автомата. Автомобиль будет дергаться при переключении со второй передачи на третью на скорости 60 километров в час.

    Для каждой АКПП дается время, которое она может откатать без капитального ремонта. Но даже у не убиваемых автоматов срок выхода из строя сальника равняется 150 000 километрам пробега.

    Как бы вы не берегли АКПП, не меняли масло в нужный интервал, не следили за общим состоянием, автомат все равно приедет к нам на СТО. Правда, сальник гидротрансформатора можно будет заменить на плановом техническом обслуживании, так как мы проверяем все узлы АКПП, когда проводим профилактику машине.

    Вот почему так важно вовремя посещать плановые ТО.

    Как часто вы бываете в сервис-центрах и делаете ли профилактические процедуры АКПП? Напишите в комментариях.

    Как поменять сальник ГДТ АКПП

    Вообще я бы не советовал менять только сальник. Сальник гидротрансформатора коробки передач – это следствие. Причина кроется в самом ГДТ и его неисправности. Но, если вы все же точно уверены в том, что замена сальника гидротрансформатора в АКПП пойдет на пользу автомату, то делайте.

    1. Прогрейте автомобиль и поставьте его на яму или эстакаду. Так лучше, чем поднимать на домкрате, тем более, если работаете один.
    2. Отсоедините провода от клемм аккумулятора., вытащите и разберите подставку.
    3. Снимите защиту картера. Отсоедините все разъемы: датчика скорости и других датчиков, разберите трос селектора передач.
    4. Открутите болты крепления АКПП к мотору. Их будет штук 7.
    5. Снимите бензопровод. Он будет только мешать. Раскрутите 2 болта, на которых крепится стартер.
    6. Стартер положите на впускной коллектор.
    7. Открутите второй болт крепления АКПП к мотору.
    8. Датчик катализатора тоже нужно будет снять.
    9. Открутите люк маховика и подставьте тару для слива масла, так как польется жидкость.
    10. Раскрутите кронштейны прямых рычагов. Поднимите переднюю часть на деревянных чурбанах.
    11. Открутите колеса спереди и снимите их.
    12. Ослабьте на сколько возможно хомуты шарниров равных угловых скоростей. Снимите привода, отодвиньте ШРУСы. Обычно меняют ШРУС, первичный вал вместе с сальником. Так как они выходят из строя почти одновременно.
    13. Раскрутите винты, которые крепят коленвал и гидротрансформатор АКПП.
    14. Шланги системы охлаждения также снимите и открутите 2 винта, которые крепят мотор и АКПП.
    15. Снимите кронштейн и подушки. Для снятия подушек нужно будет поднять АКПП на домкрате слегка.
    16. Опустите мотор на подставку, специально подготовленную заранее. Раскрутите три болта.
    17. Теперь аккуратно снимите АКПП, поставьте на землю.
    18. Отделите гидротрансформатор АКПП от всего тела коробки.
    19. Снимите старый сальник ГДТ.
    20. Воткните новый сальник и оденьте гидротрансформатор на АКПП.
    21. Позовите напарника, чтобы помочь воткнуть АКПП в машину. Автомат тяжелый, весит до 75 килограмм. В одного вы не справитесь.
    22. Соберите конструкцию в обратном порядке.
    Читать еще:  Ограждения, используемые при дорожных работах
    Ссылка на основную публикацию
    Adblock
    detector
