Ремонт подвески тойота королла

Как отремонтировать ходовую Тойоты Короллы

Каждый автовладелец должен знать, что периодически возникает необходимость в ремонте ходовой части автомобиля. Отремонтировать заднюю или переднюю подвеску Тойота Королла можно в гаражных условиях, действуя по специальной инструкции и используя для работы определенные инструменты. Как это правильно сделать мы расскажем в данном материале.

От состояния ходовой части транспортного средства зависит то, как машина будет держать дорогу, проходить по разбитым поверхностям и поглощать всевозможные неровности. Как в случае с любым другим автомобилем, после прохождения определенного пробега Тойота Королла потребует ремонта передней или задней подвески. Понять это вы можете по характерному стуку в ходовой. Первыми обычно изнашиваются резиновые элементы, имеющие срок выработки при эксплуатации.

Особенности ходовой Короллы

Подвеска японского автомобиля, поставляемого на российский рынок, имеет увеличенный дорожный просвет. Автопроизводитель ориентируется на плохие дорожные условия в России и создает автомобили, максимально подходящие для эксплуатации.

Ходовая Тойоты Короллы может показаться достаточно жесткой, но она очень эргономична. Стабилизаторы, например, зачастую проходят пробег до 70-90 тыс. километров и более. Меняются они достаточно легко, но для этого нужны некоторые знания и навыки. Производитель позаботился о простоте конструкции, поэтому в ней может разобраться даже далекий от ремонта автомобилей человек. Шаровые опоры подвески Тойоты Короллы выдерживают свыше 150 тыс. километров пробега.

Регулярное обслуживание авто позволяет значительно продлить срок службы ходовой части автомобиля и сэкономить ваши средства на дорогостоящем ремонте.

Чаще всего из строя выходят втулки стабилизатора и сайлентблоки. По регламенту автопроизводителя менять их следует через каждые 70-90 тыс. километров пробега. Автомобилисты, ездящие на высоких скоростях, могут решить на скорости 140-150 км/ч, что их подвеска неисправна. В действительности возникновение негромких стуков на таких скоростях является нормальным явлением.

Проблемы с подвеской и их решение

Выкрученный болт сайлентблока

Ремонт подвески Тойота Королла – работа не очень сложная, поэтому вы можете выполнить ее самостоятельно при желании. В некоторых случаях довольно скоро начинают стучать сайлентблоки. Проблему можно решить самостоятельно или обратившись к специалисту и заплатив ему некоторую денежную сумму. Расскажем вам о процессе его замены своими руками на примере заднего сайлентблока нижнего рычага в передней подвеске Тойота Королла.

Для начала поднимите авто и подставьте подпорки, а затем снимите колесо с той стороны, с которой доносится стук или визуально виден износ сайлентблока. После этого выкручиваем две гайки и один болт, который держит нижний рычаг шаровой опоры. Для этого вам понадобится головка на 17 с прочным воротком.

Далее выкручиваем длинный болт переднего сайлентблока при помощи головки на 19 и слегка ослабляем два болта и гайку, которые крепят задний сайлентблок и поперечную тягу подвески Тойоты Короллы.

После этого рычаг необходимо вытянуть и снять. Сделать это нетрудно – когда вы окажетесь под машиной, вам все станет понятно. После высвобождения рычага поставьте его на трубу подходящего диаметра или приложите к нему соответствующую втулку. Затем аккуратно выбейте резиновый элемент из посадочного места.

После освобождения места для сайлентблока его необходимо тщательно очистить и смазать. Также смазать необходимо внутреннюю часть резинки, которая предназначена для этого узла подвески Короллы. Вложите элемент внутрь и аккуратно вбейте при помощи трубы и молотка. После этого можете приступить к обратной сборке деталей. Как видите, в ремонте ходовой части Тойоты Короллы своими руками нет ничего трудного. Лучше всегда меняйте сайлентблоки попарно – стоят они не очень дорого, поэтому много денег вы не потратите, но запаситесь свободным временем.

Важно отметить, что доводить ситуацию до критического состояния нельзя, иначе металлические детали начнут тереться и изнашиваться. Если у вас нет времени или желания заниматься ремонтом подвески Короллы самостоятельно, обратитесь в сервисный центр, но будьте готовы заплатить за работу кругленькую сумму.

О техобслуживании подвески Короллы

В обслуживании ходовая японского автомобиля достаточно проста. Во всех автомагазинах есть необходимые запчасти, которые стоят недорого и легко меняются. При желании вы можете своими руками произвести замену пружин или стабилизаторов – сделать это еще проще, чем поменять сайлентблоки. Можно также заменить шаровые опоры или рулевые тяги, если они тоже начнут со временем стучать. Таким образом, покупая японский автомобиль Тойота Королла, вы можете быть уверены в надежности и простоте обслуживания этого транспортного средства.

Подвеска Тойота Королла

Ходовая часть автомобиля ежедневно испытывает высокие нагрузки: она принимает на себя все неровности дороги, гасит колебания, испытывает воздействия ударов и вибраций. Подвеска Тойоты Королла отличается мягкостью и высокой надежностью, однако даже с ней могут происходить неприятности, требующие ремонта.

Можно ли провести ремонт в гараже?

Срок службы подвески Тойота Королла напрямую зависит от условий эксплуатации автомобиля. Чем чаще вы перемещаетесь по некачественному дорожному полотну на большой скорости, тем больше вероятности, что возникнет неприятный скрип, стук, скрежет, свидетельствующие о неполадках в работе автомобиля. Избавиться от этих проблем можно и самостоятельно, зная причину неисправности и имея под рукой необходимые для ремонта инструменты.

Подвеска Тойоты Королла 2008 года выпуска к настоящему времени уже, как правило, требует внимательного отношения, так как почти десятилетний автомобиль даже в очень хороших условиях начинает испытывать усталость металлов.

Машины данного поколения оснащены сравнительно жесткой, но эргономичной подвеской, способной гасить достаточно ощутимые удары.

Если вы владелец автомобиля 2006–2008 года выпуска, не стоит ждать, пока появится скрип в подвеске. Когда пробег приближается к отметке 100 тыс. км, необходимо провести плановую проверку ходовой части, чтобы заранее выявить возможные неисправности и устранить их. Такой ремонт обойдется намного дешевле, чем проведенный в экстренном порядке, когда уже отчетливо будет слышен стук или скрип.

Что следует делать?

Королла 150 и 120 – выносливый и надежный автомобиль, однако не вечный, поэтому, чтобы продлить жизнь своей машины, требуется внимательное к ней отношение. Рекомендуется вовремя менять такие расходные детали, как стабилизаторы: благодаря им авто лучше держит дорогу, маневрирует без заноса. Как правило, менять их нужно на отметке 80 тыс. пробега. Заменить их можно самостоятельно, если имеется схема конструкции автомобиля.

Вместе со стабилизаторами не помешает заменить сайлентблоки. Каждые 150 тыс. км рекомендуется менять шаровые опоры.

Что делать, если появился стук?

Стучать передняя подвеска может по разным причинам, однако если вы ездите на высоких скоростях (150 км/ч и выше), стук является нормальным явлением, обращать на него внимание следует при проявлении его на небольших скоростях, при движении по относительно ровным поверхностям.

Решить такую проблему можно достаточно просто. Для этого нужно закрутить болт, фиксирующий сайлентблок: от тряски они откручиваются, поэтому на кочках можно услышать характерные звуки. Стук в задней подвеске может появляться по тем же причинам.

Незакрученный как следует сайлентблок может выйти из строя, поэтому его потребуется заменить. Нужно поставить машину на подпорки, снять колесо, выкрутить болт и две гайки, закрепляющие рычаг шаровой опоры снизу. Для этого нужно воспользоваться головками на 17 и 19. Болт и гайки закрепляют не только деталь, но и поперечную тягу подвески. Вытаскивать рычаг придется, иначе до нужной детали не добраться. Удобнее всего это делать, находясь под машиной. Если у вас есть яма или подъемник, работать будет значительно удобнее.

Совет: после того как вы вытащите рычаг, вместо него нужно вставить трубу такого же диаметра.

После этого можно взять небольшой молоток, при помощи которого резиновую часть нужно будет выбить из своего места. Посадочное место после удаления сайлентблока нужно как следует очистить, убрать оттуда все загрязнения, следы масла.

Читать еще:  Где находится реле стартера

Внутреннюю часть новой резинки потребуется смазать прежде, чем она будет установлена на свое место. После этого детали нужно собрать в обратном порядке. Если в передней подвеске появлялся скрип или стук, должна быть проверена и задняя подвеска, даже если скрип в ней пока отсутствует.

Для того чтобы износ расходников был равномерным, и нагрузка распределялась правильно, сайлентблоки необходимо менять парами.

Это не только обеспечит правильную работу подвески и избавит вас от посторонних звуков, но и позволит сэкономить время, не выполняя одну и ту же работу два раза.

Производить замену резиновых деталей необходимо своевременно. Если вы сделаете это заранее, вреда не будет, не стоит доводить состояние сайлентблоков до критического. Если они будут максимально изношены и не смогут выполнять своих функций, металлические части подвески начнут тереться друг о друга. Это приведет к преждевременному износу ходовой части и дорогостоящему ремонту.

Вывод

Стоит прислушиваться к звукам, которые издает ваш автомобиль. Скрежет и скрипы могут свидетельствовать о том, что пора провести технический осмотр машины, заменить расходники, пока не пришлось делать серьезный ремонт у Тойота Королла подвески.

Особенности передней подвески Тойота Королла

Итак, передняя подвеска — это достаточно необходимая деталь автомобиля, от нее зависит управляемость авто и его поведение на дороге.

Передняя подвеска состоит из следующих узлов:

  • амортизаторные стойки;
  • витые пружины в виде цилиндра;
  • стабилизатор поперечной устойчивости;
  • поперечные нижние рычаги.

Конструкция передней подвески продумана именно таким образом, что вкупе со схемой диагонального раздельного гидравлического тормозного привода автомобиль становится достаточно устойчивым во время торможения на скользком дорожном покрытии.

Техобслуживание передней подвески

Автомобиль Тойота Королла имеет переднюю подвеску типа MacPherson. Высокая надежность этой конструкции делает машину достаточно популярной во всем Мире, в том числе и в России.

Для того, чтобы определить техническое состояние передней подвески на автомобиле Тойота Королла, следует произвести следующий порядок действий:

  1. Во время техобслуживания необходимо визуально проверить защитные чехлы, амортизаторные стойки, шаровые и резинометаллические шарниры, а также втулки и подушки из резины на наличие повреждений.
  2. Следует определить люфт шарнира (шарового). Это можно сделать ручным покачиванием нижнего рычага по вертикали, затем следует «вывесить» колесо транспортного средства за верхнюю и нижнюю часть вокруг продольной оси, расположенной по горизонтали.
  3. Во время технического осмотра обыкновенно выявляется течь стойки амортизатора, а также задир на рабочей штоковой поверхности, деформация и наличие повреждения у прочих деталей подвески.
  4. Штанга стабилизатора и нижние рычаги, при обнаружении на них следов деформации, подлежат замене.
  5. Если же деформированной оказывается рамная поперечина, стабилизаторная штанга и передок кузова, то колесные углы меняют свои параметры, из-за этого эти детали невозможно отрегулировать. Для того, чтобы избежать деформации этих деталей, следует проверить плотность затяжки болтов.

Снятие и установка подвески

На Тойоте Королла достаточно просто установить или снять переднюю подвеску, для этого надо:

  1. Используя стояночный тормоз, затормозить транспортное средство.
  2. Передняя часть автомобиля должна быть установлена на прочной и надежной опоре, далее нужно снять передние колеса для того, чтобы получить доступ к деталям передней подвески.
  3. После осуществления вышеперечисленных действий остается только отвернуть и расшплинтовать гайку «пальца» шарового шарнира рулевой тяги.
  4. Используя съемник, нужно произвести выпрессовку «пальца» шарового шарнира рулевой тяги. Выпрессовка производится из поворотного рычага.
  5. После этого нужно расшплинтовать и отвернуть гайки «пальцев» шарниров с двух сторон.
  6. Опять же используя съемник, производим выпрессовку «пальцев» шарниров, но уже из нижних рычагов.
  7. Далее следует отсоединить стабилизаторную штангу и нижние рычаги от рамной поперечины, после стабилизаторная штанга, а также нижние рычаги снимаются вместе.
  8. С колодок направления снимается суппорт вместе с колесным цилиндром. Далее суппорт подвешивается к автомобильному кузову и крепится с помощью проволоки, однако, стоит следить за тем, чтобы при этом тормозной шланг не был натянут и перекручен.
  9. В завершение процедуры следует выкрутить крепежные «верхнеопорные» гайки и снять стойку.
  10. Для того, чтобы установить подвеску, нужно осуществить вышеперечисленные действия «наоборот».

Несмотря на свою надежность и простоту в уходе, обслуживании, подвеска автомобиля Тойота Королла имеет и ряд неисправностей. Рычаги, шарниры, амортизаторы, пружины, все эти детали требуют проведения такой важной операции как своевременный ремонт.

Одним из признаков возникновения неисправности может быть стук, который возникает в подвеске транспортного средства. Чаще всего стук возникает из-за того, что шаровые опоры, сайлентблоки и амортизаторные стойки износились и вышли из строя. Ремонт этих деталей заключается в проведении полной диагностики, замене изношенных деталей на новые.

Разработчики автомобиля Тойота Королла рекомендуют производить плановую диагностику и ремонт каждые шесть месяцев. Если следовать этой рекомендации, то стук, издаваемый деталями и узлами передней подвески, не станет для Вас проблемой. Однако, стук могут издавать не только узлы передней подвески. Своевременный ремонт не помешает и таким узлам деталей как: рулевая система управления, тормозная система.

Благодаря тому, что Тойота Королла будет регулярно проходить своевременную диагностику и ремонт, стук изношенных деталей не станет для Вас проблемой.

Подытожив итоги вышесказанного, стоит отметить, что передняя подвеска автомобиля Тойота Королла — это набор достаточно надежных деталей. Однако, со временем и там могут возникать поломки, о которых оповестит «назойливый» стук изношенных деталей.

Стук можно убрать, лишь проведя ремонт таких деталей как амортизаторные стойки, сайлентблоки, шаровые и резинометаллические шарниры. Однако, стук издается не только деталями передней подвески, но и тормозной и рулевой системами. Квалифицированный ремонт позволит избавиться от этой «напасти».

Ремонт подвески Тойота Королла

Замена стоек и втулок стабилизатора Тойота Королла

Подвеска японской легковушки грамотно спроектирована и потому довольно надежна. Как правило, первыми изнашиваются крепления стабилизатора. Их средний «пробег» по отечественным дорогам обычно не превышает 70-90 тыс. км.

Замена ШРУСа Тойота Королла

Средний ресурс ШРУСов превышает 200 тыс. км, главное — следить за герметичностью пыльников.

Замена шаровой опоры Тойота Королла

Стук в передней подвеске на мелких неровностях может возникнуть из-за износа шаровой нижней опоры.

Замена сайлентблока задней балки Тойота Королла

Во время осмотра задней подвески особое внимание уделяется диагностике резинометаллических шарниров. Их металлические части не должны иметь повреждений, а резиновый массив — признаков старения, трещин, односторонних выпучиваний или отслоений от внешних обойм.

Замена амортизаторов, опорного подшипника Тойота Королла

Неисправные стойки заметно снижают комфортность автомобиля, особенно при езде по неровным дорогам. А на высокой скорости ухудшается устойчивость, увеличивается тормозной путь.

Замена рычагов Тойота Королла

Стук в подвеске и нарушение управляемости автомобиля могут появиться из-за неисправности рычагов. Если на металле не видно механических повреждений, изношенные сайлентблоки принято перепрессовывать, чтобы снизить затраты, но заводской технологией предусмотрена только замена всего узла в сборе.

Диагностика ходовой Тойота Королла

Проверка ходовой части включает контроль надежности крепления и состояния всех компонентов подвески:

  • подрамника,
  • балки,
  • сайлентблоков,
  • шаровых опор,
  • рычагов,
  • пружин,
  • амортизаторов,
  • опорных подшипников,
  • буферов сжатия,
  • штанги и стоек стабилизатора,
  • ступиц.

Замена сайлентблоков передних рычагов Тойота Королла

Заводская инструкция предписывает менять весь рычаг в сборе. Но практика доказывает, что новые сайлентблоки обойдутся гораздо дешевле и скажутся на общем ресурсе ходовой части не больше, чем качество дорог или манера вождения.

Замена ступичного подшипника, ступицы Тойота Королла

Ступичный узел передней подвески не разбирается, поэтому в случае любого дефекта придется менять ступицу в сборе.

Ремонт ходовой Тойота Королла

Ходовая японского бестселлера Тойота Королла собрана по проверенной временем схеме:

  • спереди установлен подрамник и стойки Макферсон,
  • сзади используется полунезависимая торсионная схема с U-образной балкой.
Читать еще:  Гидроусилитель руля на ланос

Такая конструкция проста и надежна, а при условии правильной настройки способна обеспечить неплохую управляемость и плавность хода.

Конкурентную цену и высокое качество работ ценят абсолютно все наши постоянные клиенты.

Остановившись на данной марке авто, мы изучили ее как никто другой, от нас не скроется ни одна мелочь.

Вашего автомобиля, какой бы ремонт не требовался.

Дилеры предлагают дорогостоящую замену узла? Мы выполняем ремонт любых узлов Хонда. Не тратьте деньги понапрасну там, где этого можно избежать.

Наличие в сервисах основных расходных материалов, либо доставка со склада в течение 1 часа.

Приятное времяпровождение в наших сервисах (TV, Wi-Fi, чай, кофе).

Ремонт подвески Toyota Corolla Fielder

Задача: заменить шаровые, линки и втулки стабилизатора для Toyota Corolla Fielder.

Ход работ по замене шаровых опор, стоек и втулок стабилизатора на Toyota Corolla Fielder

Для начала снимаем колесо.
Начали мы с левой стороны. Просто потому, что к левой части был удобнее доступ. Для начала я решил поменять резинки стаба. Оказалось, что их местоположение мягко говоря не удобно для замены.

Вот местоположение левой втулки стабилизатора. Далеко не из самых удобных…

Но все-таки мне удалось подлезть к левой втулке. Кое-как удалось открутить болты, крепящие кронштейн стаба. Проблема была в том, что там очень мало места для хода ключа, а головкой с трещоткой просто не подлезть. Спустя минут 15 болты были выкручены и снят кронштейн стабилизатора. Но втулка не снималась просто потому, что стаб нужно было немного приподнять. Для этого необходимо было открутить и снять стойку стабилизатора. Пока я ковырялся со втулкой, батя откручивал стойку.

С ними ничего сложного нет. Прыскаем WD-хой на болты (а заодно и прыскаем на крепления шаровой опоры, т.к. нам ее позже тоже менять), вставляем шестигранник в шарнир стаба, и накидным ключом с огромным усилием сдергиваем, а затем откручиваем гайку.

Снимаем старую стойку и видим, что она уже почти отжила свое. Шарниры очень свободно болтаются без прилегания больших усилий к ним. Выкидываем ее подальше и продолжаем работу.
Далее обнаружился интересный факт: китайцы забыли прорезать втулку, чтобы ее можно было накинуть на стаб, т.е. втулка оказалась литая. Пришлось взять нож и сделать эту прорезь самостоятельно.
Далее сначала необходимо поставить на место новую втулку и закрепить кронштейн стабилизатора (хотя бы наживить болты крепления), а только потом ставить на место новую стойку. Если сделать наоборот, то вам будет снова не поднять сам стабилизатор, чтобы подсунуть и одеть на него новую втулку.

И вот новая втулка на своем месте.

Далее берем новую стойку и ставим ее на свое место и как следует крепим гайками.

Вот она, новая стойка на своем месте

Хочу сделать акцент на тех стойках, что я ставил себе. У меня это были Concord (Арт. SU10101), фирма американская, но произведены в Китае. Но, не смотря на то, что это Китай, хочу сказать, что мне эти стойки очень понравились по своему качеству. Даже дырка в шарнире сделана под шестигранник, как у оригинала. Когда менял стойки на Марине, мне попались китайские с гайками на шарнирах вместо такой дырки, но я думаю, что это не показатель. Главное, чтобы аналог попался качественный. В общем, посмотрим, сколько эти китайские стойки прослужат.

После замены стойки и втулки переходим к шаровой опоре.
1) Вынимаем шпиндель, который мешает раскручиваться гайке на шаровой и ключом с рычагом побольше сдергиваем верхнюю гайку. После нее сдергиваем 2 нижних гайки и нижний болт. Выкручиваем верхнюю гайку.
2) Далее берем русский инструмент (кувалда или большой молоток) и выбиваем шаровую.
3) Если все получилось, радуемся, а если нет, то продолжаем выполнение пункта № 2
У нас шаровая выбилась без особых усилий. Снимаем ее и наблюдаем, что она тоже на грани своей неработоспособности, да еще и смазку выдавило из пыльника.

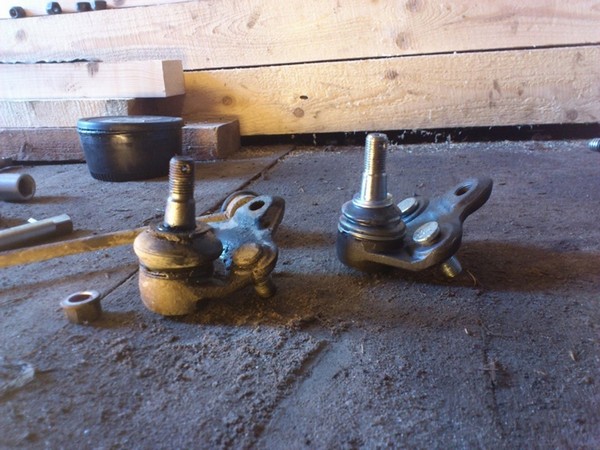

Вот она, бедняжка, для сравнения рядом с новой…

Берем новую опору, ставим на место и закручиваем все болты и гайки «от души», верхнюю гайку защищаем от раскручивания вставленным шпинделем, чтобы наша новая шаровая не открутилась, пока мы едем на любимом авто.
И вот новая шаровая MAPCO (Арт. 49552) занимает свое почетное место

Ставим на место колесо (так же не забудьте его как следует закрепить, чтобы не укатилось по дороге) и переходим к правой стороне, переставив авто другой стороной ближе к яме, дабы удобнее было крутить гайки
Я думаю, что описывать дальнейшие действия не стоит, т.к. они абсолютно аналогичны тем, что я уже описал, с одной лишь разницей – сторона теперь правая

Вторая шаровая оказалась в более приемлемом состоянии, но новая все равно лучше

И вот она благополучно занимает свое место.

В общем результатом всех наших работ я очень доволен. Давно ждал этого, и вот, наконец, дождался.

После того, как закончили с моим авто, решили немного позаниматься батиным KIA Sportage 2008 г.в. Ему надо было просто снять защиту двигла и поменять масла в двигателе и коробке, что мы благополучно и сделали в течение часа. Вот на его тачке к втулкам стаба вообще не подлезть. Хотели их поменять, но это оказалось для нас невозможным.

Результат: пропали надоедливые стуки и брямканье на кочках, при движении по неровной дороге исчезло ощущение, что вот-вот отвалится колесо. Работы по замене шаровых опор, стоек и втулок стабилизатора на Toyota Corolla Fielder выполнены.

Замена пыльника шаровой и рулевого наконечника Toyota Corolla Fielde

Проблема: шумела резина. Возможно, нарушились сход и развал на Toyota Corolla Fielde. Поэтому решил поменять пыльники и

Функции, конструкция и типовые неисправности подвески Toyota Corolla

Подвеской в автомобиле называется система подрессоривания, которая гасит толчки, возникающие при езде по неровной дороге. Передняя и задняя подвески вместе с колесами образуют ходовую часть автомобиля. Подвеска – сложный узел, состоящий из направляющих, упругих, амортизирующих элементов и элементов крепления. Механические элементы сочетаются с пневматическими, гидравлическими, электрическими. В одном авто могут использоваться передняя и задняя подвески разного типа. Так, передняя подвеска Тойота Королла независимая, типа Макферсон, а сзади полузависимая, типа торсионная балка.

Функции подвески

Подвеска – связующее звено между колесами и основной несущей системой автомобиля – рамой и кузовом. Этот узел обеспечивает подвижное, не слишком жесткое соединение колес с кузовом, при котором они перемещаются вверх-вниз относительно рамы и кузова авто. Обеспечивая вертикальные перемещения колес, подвеска одновременно ограничивает их поперечные и угловые движения, из-за которых ухудшается устойчивость автомобиля. Если бы не подвеска, любой толчок при соприкосновении колес с дорогой в полной мере передавался бы на кузов, а автомобиль вместо того, чтоб подпрыгивать на ухабах, вилял бы влево-вправо. Подвеска решает такие задачи:

  • за счет связи подвижных и неподвижных элементов обеспечивает движение автомобиля, разгон и торможение, совершение поворотов и боковых маневров;
  • повышает устойчивость авто и улучшает управляемость, обеспечивает плавный ход, предотвращает заносы и опрокидывания;
  • стабилизирует положение автомобиля при поворотах;
  • поглощает энергию толчков, защищает кузовные детали от преждевременного износа и делает поездку более комфортной для водителя и пассажиров.

Виды подвесок

Подвески появились еще до изобретения автомобилей. Прообразом современных автомобильных подвесок можно считать систему подрессоривания карет – их салон подвешивался на кожаных ремнях или цепях. Но такая конструкция гасила толчки только при небольшой скорости. В 1804 г. Обадия Элиотт запатентовал подвеску на продольных рессорах дугообразной формы, рессоры изготавливались из стали, реже – из упругого дерева. Усовершенствованные подвески этого типа широко использовались в автомобилях с момента их появления и до 70-х годов прошлого века, а на отдельных моделях встречаются и в наши дни.

Подвески, которые использовались в разные эпохи на различных видах транспорта, отличались друг от друга особенностями конструкции. Направляющими элементами служили продольные или поперечные рессоры или рычаги. В качестве упругих элементов выступали пружины, рессоры, торсионы, резиновые блоки, пневмобаллоны, гидропневматические элементы. За 2 с лишним столетия появились десятки конструктивных разновидностей этого узла. Наиболее общим является разделение подвесок по типу связи колес, расположенных на одной оси. По этому принципу их делят на:

Читать еще:  Замена заднего лонжерона ваз 21099

Зависимая подвеска жестко связывает колеса посредством неразрезной балки, поэтому левое и правое колесо всегда взаимно параллельны. Недостатки такой конструкции проявляются при поездках по неровной дороге: при наезде одного колеса на препятствие наклоняются оба. Основное достоинство зависимой подвески – простота конструкции и невысокая цена. Автомобилисты полушутя говорят, что независимая подвеска удобнее до тех пор, пока ее не нужно ремонтировать. В наши дни передние зависимые подвески на легковых авто не используются, за исключением некоторых внедорожников, а задние устанавливаются в основном на бюджетных переднеприводных автомобилях.

В независимой подвеске колеса не связаны жестко и перемещаются автономно друг от друга, система гашения колебаний у правого и левого колеса своя. Их могут связывать качающиеся полуоси, система продольных, поперечных или косых рычагов. В моделях с двойными поперечными рычагами могут использоваться дополнительные рычаги, такая конструкция называется многорычажной. Из-за сложности конструкции производство и обслуживание многорычажной подвески обходится дороже, чем других типов, зато она обеспечивает максимально комфортное управление.

Для поездок по пересеченной местности предпочтительней упрощенный тип независимой подвески – McPherson (Макферсон, плавающая свеча). Именно эту систему используют в качестве передней подвески Toyota Corolla. В подвеске Макферсон амортизационная стойка состоит из пружины и телескопического амортизатора. Верхняя часть амортизатора крепится к кузову упругим шарнирным соединением, что позволяет ему раскачиваться. Принцип работы подвески с амортизационной стойкой наглядно показан на видео.

Полузависимая подвеска стоит дешевле независимой, проще в обслуживании и обеспечивает более плавный ход и улучшенную управляемость в сравнении с зависимой. Заднюю подвеску в переднеприводных автомобилях часто делают полузависимой, наиболее распространенный тип – торсионная балка. Сама балка, соединяющая колеса, жесткая, но к кузову она крепится посредством упругих элементов – торсионов. Торсион – стержень, который при перемещении рычага подвески скручивается. Когда одно из колес оси наезжает на небольшое препятствие, его колебания не передаются на второе колесо. Но если неровности солидные, диапазон колебаний колеса увеличивается и наличие связи между колесами все же дает о себе знать.

Элементы подвески

Выделяют три основных группы элементов подвески:

  • направляющие и связующие – рычаги, которые соединяют колеса с кузовом и обеспечивают их перемещение относительно друг друга;
  • упругие – в Toyota Corolla к ним относятся пружины, которые равномерно распределяют на кузов нагрузку от неровностей дороги;
  • гасящие (демпфирующие) – амортизаторы – гасят колебания кузова, которые возникают при передаче на него нагрузки упругими элементами.

Также в конструкцию подвески входят:

  • поворотные кулаки;
  • ступицы колеса с тормозными дисками;
  • стабилизатор поперечной устойчивости;
  • подрамник;
  • элементы крепления – сайлентблоки, шаровые шарниры или опоры, болтовые соединения, кронштейны.

Узел, соединяющий колеса одной оси, называется мостом. У независимой подвески он разрезной, у зависимой и полузависимой – неразрезной, выполнен в виде полой балки.

Назначение элементов

Посредством подрамника подвеска соединяется с кузовом, к ней же крепится ряд элементов самой подвески, в частности, рычаги. Рычаг подвески – литая или штампованная металлическая деталь, которая обеспечивает движения колеса верх-вниз, но ограничивает его продольные и поперечные движения. Это связующее звено между подрамником подвески и колесом. Но к колесу он подсоединяется не напрямую. Рычаг одним концом крепится к подрамнику, другим – к поворотному кулаку.

Поворотный кулак отвечает за повороты автомобиля, это связующее звено между ходовой частью и рулевым управлением, к нему крепятся рулевые тяги. В него же вставляется ступица колеса. Поворотный кулак передает усилие, которое прикладывают при вращении руля, на элементы подвески, а ступица посредством подшипников обеспечивает вращение колеса. На ступицу передается и усилие торможения посредством тормозного диска. Диск может устанавливаться на ступицу или составлять с ней единое целое.

Важнейший элемент подвески – амортизационная стойка, объединяющая упругий и гасящий элементы. В стойке McPherson амортизатор находится внутри пружины, также в состав этого узла входит ряд вспомогательных деталей:

  • гнездо пружины;
  • опора и фиксирующий ее колпачок;
  • верхний и нижний изоляторы;
  • резиновый демпфер и пылезащитное кольцо.

Через стойки с рычагами соединяется упругая штанга – стабилизатор поперечной устойчивости. Он ограничивает раскачивание автомобиля и уменьшает его крен при поворотах.

Существует такое понятие, как жесткая или мягкая подвеска. Чем сильнее способен сжиматься и растягиваться упругий элемент и чем интенсивнее амортизатор поглощает колебания, тем мягче подвеска. Жесткая подвеска хуже смягчает толчки, но лучше обеспечивает устойчивость авто на поворотах. Мягкая делает поездку более комфортной, но до определенного предела. Авто со слишком мягкой подвеской не только сильно раскачивается при маневрировании, амплитуда колебаний кузова при движении по прямой тоже возрастает. Качка из-за чрезмерно мягкой подвески столь же неприятна, как тряска из-за очень жесткой. Так что производители стремятся найти идеальный баланс мягкости-жесткости.

Элементы крепления обеспечивают соединение функциональных элементов подвески между собой и крепление подрамника к кузову. Сайлентблок – это шарнир из металлических втулок, между которыми расположена упругая резиновая или полиуретановая вставка. Его основное назначение – соединять узлы и гасить колебания при передаче усилий между ними. В подвеске он служит для крепления рычагов и стабилизатора поперечной устойчивости. Шаровые опоры обеспечивают подвижное шарнирное соединение рычагов с поворотными кулаками. От загрязнений их защищают пыльники. К вспомогательным элементам подвески относятся также втулки, резиновые подушки крепления.

Слабые места подвески

Именно соединительные элементы подвергаются наибольшей нагрузке и чаще всего нуждаются в замене. Так, если слышен стук передней подвески Тойота Королла или она издает скрип на кочках, причина может крыться в износе деталей стойки или соединительных элементов. Среди контрактных запчастей к подвеске Тойота Королла наиболее востребованы стойки. Амортизационная стойка может меняться в сборе, но чаще амортизаторы изнашиваются, когда ресурс пружины еще не выработан. Амортизаторы передней подвески необходимо менять попарно, одновременно с ними меняются расходники – пыльники, демпферы (отбойники), втулки, подкладки под пружину.

Быстроизнашиваемые резинотехнические элементы необходимо заменять новыми, как и болты, гайки с сорванной резьбой. Если же диагностика подвески Тойота Королла показала, что вышел из строя амортизатор, лопнула или просела пружина стойки, деформировались тяги рычагов, стабилизатора, сам стабилизатор поперечной устойчивости, балка, можно использовать в ремонте подвески Тойота контрактные запчасти.

По отзывам автовладельцев, задняя и передняя подвески Toyota Corolla в силу простоты конструкции очень надежны, даже на российских дорогах их сложно убить. Амортизаторы выдерживают до 100 тыс. км пробега, подшипники ступиц – до 150 тыс., сайлентблоки и шаровые опоры – до 200 тыс. А вот втулки и подшипники передних стоек нуждаются в замене чаще. Прочие элементы изнашиваются слабо, разве что могут деформироваться в аварии.
