Замена фильтра бензонасоса

Как поменять фильтр на бензонасосе

Сетка в конструкции топливного насоса представляет собой фильтр грубой очистки бензонасоса. Сетчатый фильтр бензонасоса необходим для предварительной очистки бензина, который закачивается насосом из бензобака в топливоподающую магистраль системы питания инжекторного ДВС. Другими словами, при закачке горючего оно сначала проходит через сеточку насоса, после чего дополнительно очищается в топливном фильтре, а уже затем подается в двигатель.

Как и любой другой фильтр, указанная сетка со временем забивается мелкими частицами, грязью и отложениями, которые находятся в топливе и постепенно скапливаются в бензобаке. Снижение пропускной способности сетки бензонасоса приводит к тому, что бензин плохо прокачивается, двигатель запускается с трудом или не заводится, автомобиль дергается при разгоне и едет рывками. Также возрастает нагрузка на сам бензонасос, которому становится труднее создавать и поддерживать необходимое давление в системе. При появлении данных симптомов одним из доступных способов решения является возможность поменять сеточку в бензонасосе своими руками.

Замена сетки бензонасоса своими руками

Начнем с того, что в ряде случаев многие автолюбители принимают решение почистить сетку бензонасоса, особенно тогда, когда новый фильтр трудно найти в свободной продаже. Отметим, что после чистки сетки бензонасоса получается удалить значительную часть загрязнений, хотя оптимальным способом остается замена сеточки бензонасоса на новую. Дело в том, что полностью удалить грязь не получится. Также чистка зачастую нецелесообразна, так как стоимость новой сетки бензонасоса обычно является вполне доступной (около 2 у.е. для сеток на автомобили семейства ВАЗ);

Замена фильтра бензонасоса является процедурой, которую желательно выполнять каждые 50-100 тыс. км. пробега. Чтобы заменить фильтр бензонасоса необходимо иметь минимальный набор инструментов:

  • набор гаечных ключей;
  • отвертки;
  • трубчатые ключи;

Весь процесс замены сетки бензонасоса в общих чертах выглядит следующим образом:

  • снятие заднего сиденья для обеспечения доступа к насосу;
  • снижение давления в топливной магистрали;
  • отключение клеммы АКБ и фишки питания с бензонасоса;
  • снятие топливных магистралей и извлечение бензонасоса;
  • демонтаж сеточки насоса и замена на новый фильтр;
  • сборка в обратном порядке;

Как правильно снять бензонасос самому

Теперь давайте рассмотрим, как самому заменить стеку бензонасоса на примере автомобиля ВАЗ 2110. Добавим, что указанные действия приходится выполнять в том случае, если нужно поменять или отремонтировать бензонасос. Разница заключается в том, что при замене со старого насоса снимается поплавок и датчик уровня топлива в бензобаке, после чего данные элементы переставляются на новый топливный насос.

  1. Бензобак данного автомобиля находится в задней части под днищем. Бензонасос установлен в верхней части бака, добраться к нему можно из салона. Для получения доступа будет достаточно снять задний диван и освободить пространство.
  2. Затем необходимо приготовить рожковый ключ (13 и 17), крестовую отвертку и длинный накидной ключ трубчатого типа на 7. Также можно использовать короткий рожковый ключ вместо трубчатого, но работать таким инструментом сложнее.
  3. Перед снятием бензонасоса обязательно снимается клемма «минус» с АКБ, после чего нужно понизить давление в топливной магистрали. Для понижения давления топлива необходимо обратиться к топливной рейке (рампе). В области боковых инжекторных форсунок имеется специальный клапан, закрытый резиновой заглушкой. Заглушку следует снять, затем подставить небольшую емкость и надавить на шток клапана. После этого начнет вытекать бензин, что приведет к стравливанию давления в системе.
  4. Затем возвращаемся в салон. Под креслом можно наблюдать крышку квадратной формы, которая прикручена саморезами. Под этим люком находится бензонасос. Крестовой отверткой саморезы выкручиваются, после чего следует осуществить отсоединение электрического разъема топливного насоса. Указанный разъем для удобства можно отодвинуть в сторону.
  5. Теперь нужно взять рожковый ключ и ослабить гайки, при помощи которых трубки топливной магистрали («подача» и «обратка») прикреплены к штуцерам на насосе. Затем потребуется вытянуть трубки из посадочных мест. Обратите внимание, на концах присутствуют уплотнительные кольца. Указанные кольца из резины лучше заменить на новые, так как они изначально не рассчитаны на повторную установку.
  6. После снятия патрубков потребуется выкрутить гайки, необходимые для фиксации плоского фланца, который прижимает бензонасос к кузову. Для выкручивания подойдет трубчатый ключ. После откручивания гаек фланец следует также снимать со специальных крепежных шпилек.

Установка фильтра бензонасоса и обратная сборка

На бензонасосе ВАЗ 2110 сетка-фильтр закреплена при помощи пластикового колечка. Расположена сеточка бензонасоса у окончания трубки, через которую насос всасывает топливо из бака. Фильтр грубой очистки бензонасоса обычно снимается легко. Если возникли затруднения, тогда можно поддеть кольцо при помощи отвертки с плоским концом.

Теперь можно приступать к установке новой сетки бензонасоса. Чтобы закрепить сетку необходимо нажать на фиксатор до упора. Следует дополнительно проверить надежность закрепления, так как стека не должна болтаться.

Завершающим этапом является проверка работоспособности топливного насоса с новой сеточкой. Двигатель должен нормально заводиться и стабильно работать на холостых оборотах. Также необходимо осуществить пробную поездку, во время которой следует оценить поведение машины на переходных режимах, при резком нажатии на педаль газа, во время торможения двигателем и т.д. Если рывки, дерганья и провалы исчезли, тогда очевидной причиной неисправности была забитая сетка бензонасоса.

Читать еще:  Преимущества и недостатки железнодорожных перевозок

Для чего необходима чистка сетки бензонасоса. Когда лучше менять и чем очистить сетку бензонасоса. Как правильно снять бензонасос, тонкости и нюансы.

Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства.

Причины свиста и повышенного шума во время работы бензонасоса, перегрев насоса. Как самому провести диагностику и устранить поломку. Советы и рекомендации.

Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса.

Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации

Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка.

Lada Kalina sedan › Logbook › Замена фильтра тонкой очистки в бензонасосе

Решил посмотреть в каком состоянии фильтр в бензонасосе ну и заодно заменить.

Опишу весь процесс подробнейшим образом, может кому-то и пригодиться, так как сам это делал впервые.

Поднимаем капот, снимаем пластиковый кожух с двигателя:

С левой стороны двигателя находим такую штуку, и откручиваем ее:

Нажимаем на тоненький «нипель» в центре отверткой(ну или чем нить удобным, тонким) и ждем пока выйдет весь бензин под давлением(если бензин просто льется а не вылетает под давление-не есть гуд). У меня это заняло несколько секунд. Делается это для того что бы убрать из топливной системы давление с топливом.

После замены на мое удивление двигатель стал работать ТИШЕ и приятнее.

Для сравнения решил выложить фото с старым и новым фильтром:

Ну и в завершении поставил реснички на фары…не знаю вот оставлять или нет…

FakeHeader

Recommendations

Comments 44

а я для отворачивания фиксирующего кольца вместо зубила использую щтангу от грм волги или пазика .с одного конца сбиваем колпачок и придаём форму отвёртки, теперь искра исключена

Классная пошаговая инструкция по замене фильтра, на мой взгляд, тонкой очистки. Сегодня поменял. были проблемы с одеванием все назад. когда ставил, прокладка неправильно встала и стопорное кольцо не хотело закручиваться. Потом нормально вставил — от руки закрутил, зубилом затянул до конца.
осталось дело за малым, еще масло в двигателе поменять вместе с фильтром.
Я слышал один интересный способ замены масла — vk.com/avtoportal_rt?w=wall-100323120_45%2Fall
То есть тут нужно заводить двигатель без масла!

Спасибо за отчет.
Только что поменял его.Чтобы достать топливный модуль — шприцем откачивал из него бензин.Еще зачистил дорожки на ДУТ17, шкуркой нулевкой. На 75000 у меня светлее фильтр.

Фильтр в баке это грубой очистки, под машиной это тонкой. В баке 1-я ступень очистки, под машиной у бака 2-я. Почти 30 тыс назад менял тот что под машиной. Сегодня при покупке фильтра продаван начал меня убеждать, что тот что под машиной грубой. С одной стороны в фильтре что под машиной гармошка и он погрубее сеточки что в баке))).
«На автомобилях ВАЗ – 2110 с инжекторной системой впрыска, помимо топливного фильтра тонкой очистки, еще имеется фильтрующая сеточка, расположенная в бензобаке на топливном насосе. Сеточка предназначена для грубой очистки топлива». sochi-avto-remont.ru/zamena-filtra/

Исправь название записи, так как это фильтр грубой очистки топлива. Не вводи в заблуждение людей

На топливной рампе конечно тоже можно открутить колпачек. Себе когда ДУТ менял то по манулу вытащил предохранитель F2 и завел машину, подождал пока прогорит топливо и она заглохнет-все (также можно колодку проводов от насоса отсоединить и тоже завести ДВС). Дальше как у тебя с отверткой выбивал и так далее.www.vaz-autos.ru/lada-kal…temy-upravleniya-dvigate/

+ тож пойду разбирать сегодня

Ребя, Хэлп. Поменял сеточку в бензонасосе, поставил на место, закрутил, все вродь норм. Сегодня на заправке заливаю полный бак и на тебе лужа бод машиной. Открываю лючок под сиденьем — следы потеков бенза. Вродь все на месте стоит, че за дела? Мож резинка?

молодчик, спасибо за информацию)

подскажи каталожный номер фильтра ?

не обладаю такой информацией(

Здорово написано!
Многим пригодится!

Такое же крепление топливных шлангов. Очень неудобно снимать топливный фильтр с такими крепежами.

Замена бензонасоса: особенности, инструкция

Топливный насос в системе питания инжекторного двигателя – это электромеханическое устройство, подкачивающее топливо из бака, создающее нужный уровень давления в магистрали, обеспечивающий впрыск форсунками. При соблюдении эксплуатационных условий, БН исправно работает, в среднем 250 тыс. км. Однако, если ездить с пустым баком, пренебрегать заменой сетки насоса, использовать низкокачественное топливо, несвоевременно промывать бак, замена бензонасоса потребуется гораздо быстрее.

Читать еще:  Какая панель приборов подходит на москвич412

Такая сетка является причиной поломки топливного бензонасоса

Форсирование и тюнинг двигателя также влияют на ресурс использования. Форсунки более высокой производительности, установленные на авто, предполагают перепрошивку ЭБУ при сохранении штатного топливного устройства, который начинает работать на максимальном пределе, что приводит к перегреву и последующей поломке. Эти и перечисленные причины, естественный износ, со временем требуют от водителя замену топливного насоса .

Проверить исправность БН на инжекторном автомобиле можно, подключившись манометром к рампе. Шум при повороте ключа зажигания в виде гула и жужжания, показывает работу насоса – нагнетание топлива, создание давления. Если рабочие признаки отсутствуют, это может свидетельствовать о неисправности целой конструкции или ее отдельных частей.

Распространенными признакам поломки являются:

  1. Прерывистое движение машины;
  2. Плавающие обороты ДВС при холостом ходе;
  3. Снижение динамических показателей авто;
  4. Заторможенный запуск двигателя.

Чтобы начать процедуру замены, необходимо снять устройство. Находится оно в баке, напрямую погружено в бензин. В большинстве авто, БН расположен под днищем в задней части. Добраться до него возможно через салон.

Для демонтажа насоса потребуются инструменты:

  • набор головок;
  • рожковые ключи;
  • трубчатый ключ;
  • специальный ключ.

Несмотря на различия в креплениях устройства разных марок, принцип изъятия остается неизменным.

Важно! Непосредственно перед снятием, необходимо понизить давление из системы питания.

Делается это двумя способами:

  • отключить разъем насоса во время работы мотора, дождаться пока он заглохнет;
  • спустить определенное количество топлива, нажав на клапан рейки, находящейся под капотом.

Как только давление снизилось, можно приступать к демонтажу топливного насоса. Обязательно отключите клемму на аккумуляторе во время работы. Далее, следует придерживаться следующего алгоритма:

  • снять электрический разъем (фишку);
  • ослабить хомуты на топливных магистралях (обратная магистраль для возврата бензина в бак, трубка топливоподающая).

Теперь с топливного модуля нужно демонтировать сами магистрали. Перед тем как это сделать, необходимо обратить внимание на тип их крепления к выводам бензонасоса. Как правило, штатное крепления с помощью штуцера откручивается рожковым ключом.

Нужно ли менять весь модуль в сборе?

Ремонт выполняется после установления причины неисправности:

  1. Для начала необходимо открутить топливные магистрали, затем прижимное кольцо с помощью трубчатого ключа, в зависимости от марки и вариантов крепления. На самом топливном насосе и иных частях устройства нарисованы указательные стрелки (запомните, как они расположены, это поможет при обратной сборке);
  2. Демонтируйте уплотнительное кольцо, а затем аккуратно достаньте БН из бака, не повреждая датчики-поплавки;
  3. На посадочном месте топливного модуля находится резиновый уплотнитель. Его также достаем, потянув вверх.

Завершающий этап замены – монтаж насоса нового с заменой резиновых уплотнителей, продающихся отдельно или в комплекте. Во время установки, следите за правильным положением насоса, обращая внимание на стрелки на самом БН, кольцах и крышках. В некоторых авто они должны сойтись в одну линию, в других – стрелка на насосе должна показывать на заднюю часть авто. Поэтому, при снятии рекомендуется запомнить исходные маркировки.

Сборка осуществляется в обратном порядке. Крепежи рекомендуется затягивать с допустимым усилием. Чрезмерно затянутые элементы могут лопнуть. Если не докрутить, насос будет болтаться в баке, что также неправильно. По завершению установки, необходимо прикрепить магистрали, подключить клемму и разъем питания. При монтаже важно не поломать датчик определения уровня бензина в баке, чтобы избежать их замены в дальнейшем.

Промывка сеточки насоса необходима, если во время диагностики, топливный модуль не выдает необходимого давления или работает на возможном пределе для его поддержания. Для очистки нужно демонтировать БН, находящийся под сидением. Помимо сетки потребуется промывка самого бензобака, особенно если транспортное средство эксплуатировалось длительное время. Такие меры необходимы потому, что мусор и грязь в баке могут ускорить выход из строя нового фильтра. После промывки или замены фильтра насоса, нужно прочистить инжекторные форсунки и регулятор давления в рампе. Такие меры помогут устранить посторонние шумы в насосе.

Когда требуется замена моторчика бензонасоса? Тогда, когда после промывки, БН продолжает шуметь. Также замена необходима в случаях низкого давления топлива или при его скачкообразных изменениях, которые видны на момент диагностики с помощью манометра. Если БН свистит или гудит, это также является поводом для замены. В данном случае, можно сэкономить средства на ремонте и не менять топливный насос в сборе. Насос демонтируется, а затем разбирается на детали. Моторчик продается отдельно, изношенный снимается, новый устанавливается. Датчик топлива и корпус при их исправности оставляется от старого БН.

Как снять с подачи бензонасоса быстросъем?

Необходимо аккуратно нажать на кнопочки по бокам штуцера и потянуть от модуля бензонасоса. Если быстросъемный разъем не выходит, не торопясь обработайте его жидким ключом, продуйте компрессором и повторите процедуру. После этого можно осуществлять демонтаж.

Аккуратно снять разъем с модуля бензонасоса

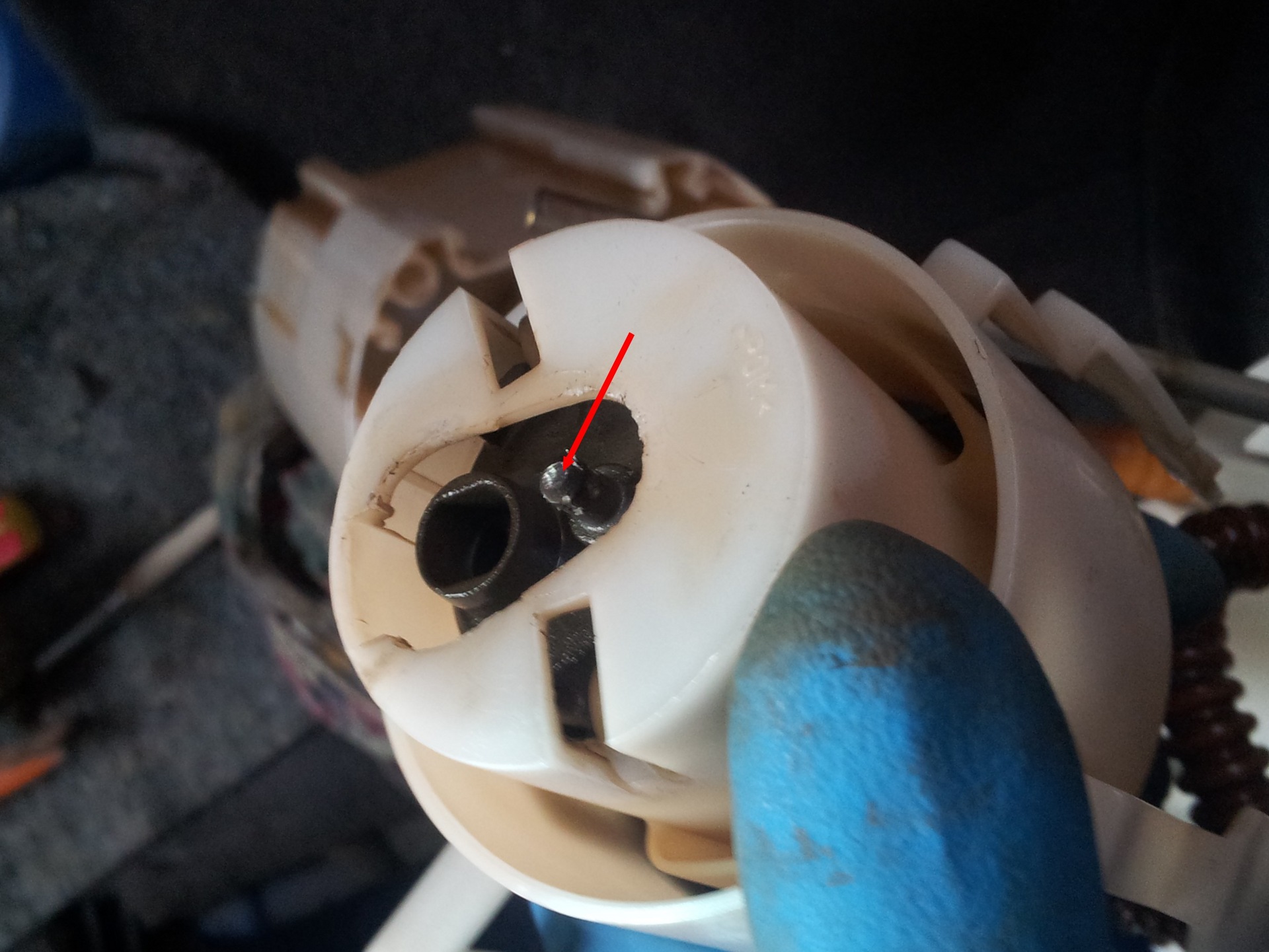

Когда нужен ремонт контактов внутри модуля, а точнее на клемме питания?

Восстановительная процедура требуется при сгорании контактов. Как правило, подгоревший контакт является причиной недостаточной силы тока, а значит и слабого давления в системе. Ремонтные работы можно осуществить в сервисе либо починить самостоятельно. Рассмотрим один из вариантов как это сделать. Снимаем фишку насоса и внимательно смотрим на контакты. Если один из них сгорел, его нужно почистить иголкой, остальные поджать на фишке. Для усиления сопряжения, контакты в разъеме БН можно немного изогнуть. Эти меры помогут вернуть топливное устройство в рабочий режим, без полной замены.

Читать еще:  Ремонт тормозной системы ваз

В основном такая картина бывает на топливных насосах ваз

Проверить снятый бензонасос

Неисправность в насосе не всегда значит, что поломано само устройство. Причина может быть в какой-либо детали или агрегате. К примеру, часто встречается такая проблема как перегорание предохранителя. В каждой марке он имеет свое расположение, о котором говорится в инструкции. Зачастую, блок предохранителей нужно искать с левой стороны от руля или под капотом.

Для проверки состояния насоса нужна диагностика. После оценки состояния предохранителя, проверяется напряжение на устройстве. Нужно исключить поломки, связанные с АКБ. Посредством тестера (мультиметра) измеряется напряжение на клемме. Результатов нет? Значит нужно проверить контакты. Они должны находится на своих местах и быть подключенными к массе. Окисление или обрыв одного контакта может стать причиной отказа всей системы топливного модуля. Если, обрыв исключен, но показатель напряжения снижается более, чем на 1 вольт, значит контакт окислен или проблема в проводке. Если с контактами все в порядке, тогда неполадка в БН.

Работа насоса проверятся по следующей схеме:

  1. Предохранитель. Если при повороте зажигания насос не жужжит, необходимо поверить пластину на предохранителе БН, она должны быть цельной;
  2. Реле. Если от него не слышатся щелчки, нужно проверить катушку реле на наличие обрывов, подключив 12 В лампу к контактам;
  3. Питание. Для проверки подачи к насосу, необходимо подсоединить к разъему вольтметр, рабочее напряжение должно быть от 12 до 12,5 В. Сопротивление обмотки статора измеряется на момент поступления питания;
  4. Проверить БН на работоспособность можно, если напрямую подать питание от аккумуляторной батареи. Такой способ проверки покажет производительность насоса. Также на этом этапе рекомендуется проверить уровень загрязненности фильтр грубой очистки;
  5. Проверка на давление может осуществляться в нескольких режимах: статическом и динамическом. Замер давления в этих состояниях покажет работоспособность форсунок, обратного клапана. Оптимальный уровень давления от 3 до 3,7 атм (зависит от марки авто). После того, как машина будет заведена, давление в рампе не должно резко снижаться.

Проверить насос можно сняв с авто и подключить к 12 в

Замена прокладки под топливным насосом

Рекомендуется замена резиновых уплотнителей, в том числе прокладки насоса, находящейся под бензонасосом. Эта часть предназначена для одноразового использования, поэтому она не устанавливается повторно после снятия устройства.

Кольцо прокладка

Что делать, если сломан штуцер насоса? Требуется его срочный ремонт или замена новым. Зависит от специфики поломки, поломался ли штуцер на крышке модуля бензонасоса, на самом насосе или речь идет о штуцерах подачи-отдачи топлива. При серьезной проблеме, рекомендуется приобрести новый комплект вместе с крышкой, продающейся в автосервисе.

Авто не заводится после замены

После замены бензонасоса машина не заводится? Это явление встречается не редко. Во многих случая, это не проблема. Авто не может сразу завестись, поскольку насосу требуется время для накачки давления, которое было до этого снижено. Чтобы довести давления до оптимального уровня, нужно включить зажигание на 5 секунд, чтобы загорелась приборная панель. Далее, крутим мотор стартером. Если не получилось с первой попытки, следует подождать около минуты и повторить снова.

Если прокрутки стартера не помогли завести мотор, значит имеет место быть одна из перечисленных причин:

  • при сборке или подключении БН были допущены ошибки;
  • новый топливный модуль неисправный;
  • сбилась охранная система авто или произошла блокировка;

При монтаже и подключении нового насоса не исключены сбои различного характера: от неисправности клапанов на БН до поломки контактов, клемм или разъемов.

Важно выявить точный характер неполадки, определить ее тип – электрический или механический. Самая простая поломка относится к питанию топливного насоса, она либо есть, либо нет. Если речь идет об иммобилайзере или сигнализации, то противоугонная система может отключить питание БН, не давая запуститься машине. О засоре фильтра также не стоит забывать. В случае залипания клапанов, устройство может работать и воспроизводить характерные звуки, но в холостую.

Перечисленные неисправности не дают горючему поступать в рампу, поэтому двигатель не может стартовать. Для четкого определения причины, важно убедиться, что в рейке отсутствует бензин. Далее, рекомендуется демонтировать и подключить БН от габаритов либо батареи напрямую. Этот способ считается наиболее быстрым для проверки устройства.
